Puesta en marcha
La página 2 de las pantallas Configuración y estado de E/S se muestra en la Figura 20
y permite la configuración y la visualización de las entradas y salidas analógicas.
La primera entrada analógica es para la escala de peso y se puede configurar como una
señal de 0–20 mA o 4–20 mA.
Una vez que se ha seleccionado el tipo de entrada, dicha entrada se debe establecer como
un valor conocido y la Entrada de escala de peso debe marcarse. El valor de Entrada de
escala de peso muestra 0 cuando está a 0 o 4 mA (en función del ajuste Input Type (Tipo de
entrada)) y muestra 4095 cuando la entrada está a 20 mA.
La segunda entrada analógica y las salidas analógicas se reservan para uso futuro.
Pruebas de válvula y medidor de flujo
3.3
Para probar que las válvulas funcionan correctamente, siga este procedimiento:
1.
Abra la primera página Configuración y estado de E/S tal como se describe en la
sección anterior. Cuando la página esté abierta, la válvula del contador de agua se
restablece a cero.
2.
Pese un envase y colóquelo debajo de la entrada de agua para recoger el agua que
se dosifica durante la prueba.
3.
Abra la Válvula gruesa pulsando el icono
4.
Compruebe que la válvula se abre, que el agua fluye y que el contador de agua
cuenta hasta
5.
Cierre la Válvula gruesa pulsando el icono de nuevo.
6.
Abra la Válvula fina pulsando el icono en la pantalla.
7.
Compruebe que la válvula se abre, que el agua fluye y que el contador de agua
cuenta.
8.
Cierre la Válvula fina pulsando el icono de nuevo.
9.
Pese el envase y el contenido para determinar cuánta agua se ha recogido. Registre
esto y el valor de la lectura del Contador de agua en la pantalla.
32
Hydro-Control VI Guía de instalación HD0455sp Rev 1.8.0

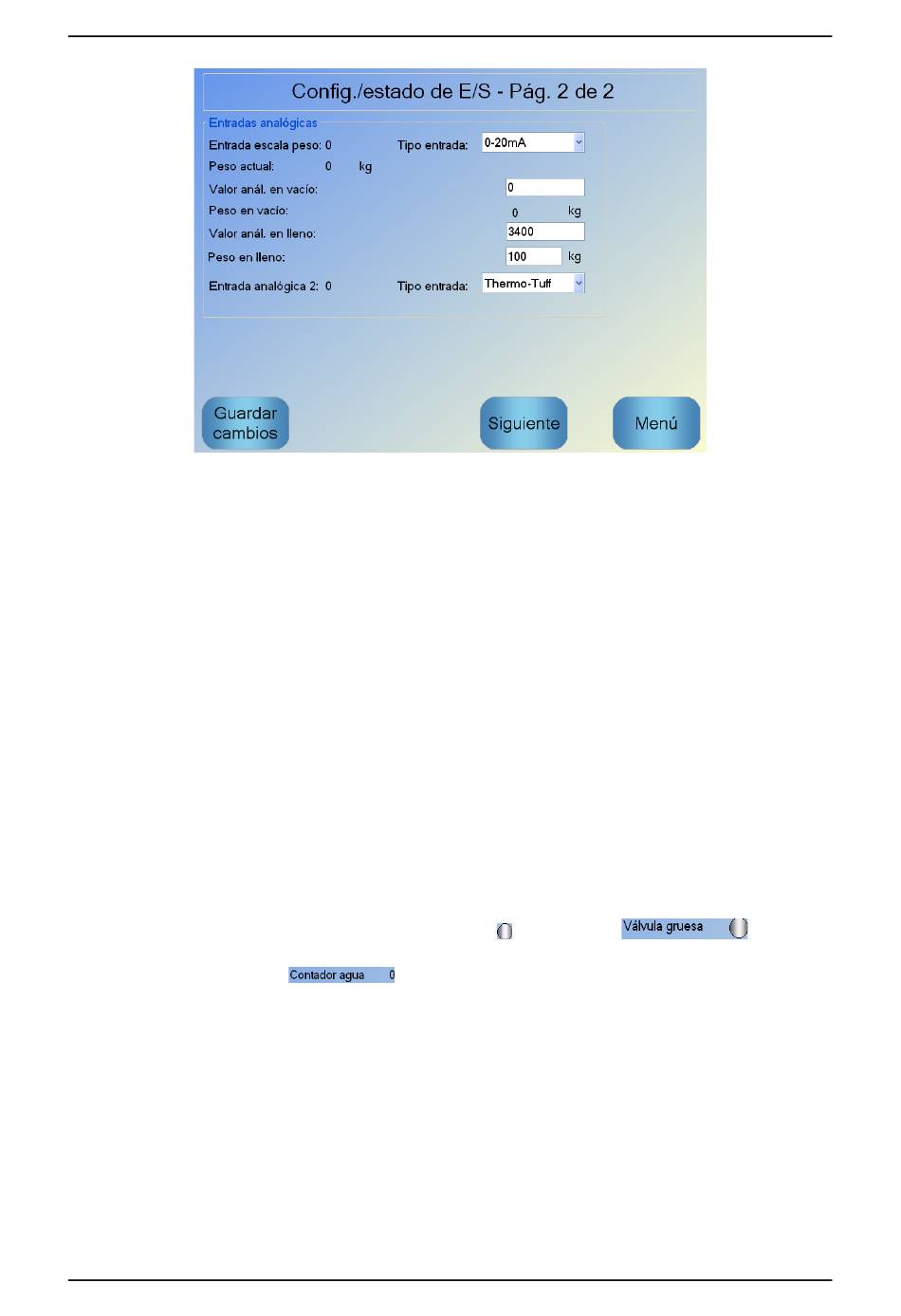

Figura 20: Configuración y estado de E/S – Página 2
.
en la pantalla
