Montaje
6.2.4 Ajustar las hojas de la puerta
Observar las normas y directivas vigentes de lugares de aplastamiento, cizallamiento y arrastre.
X
X

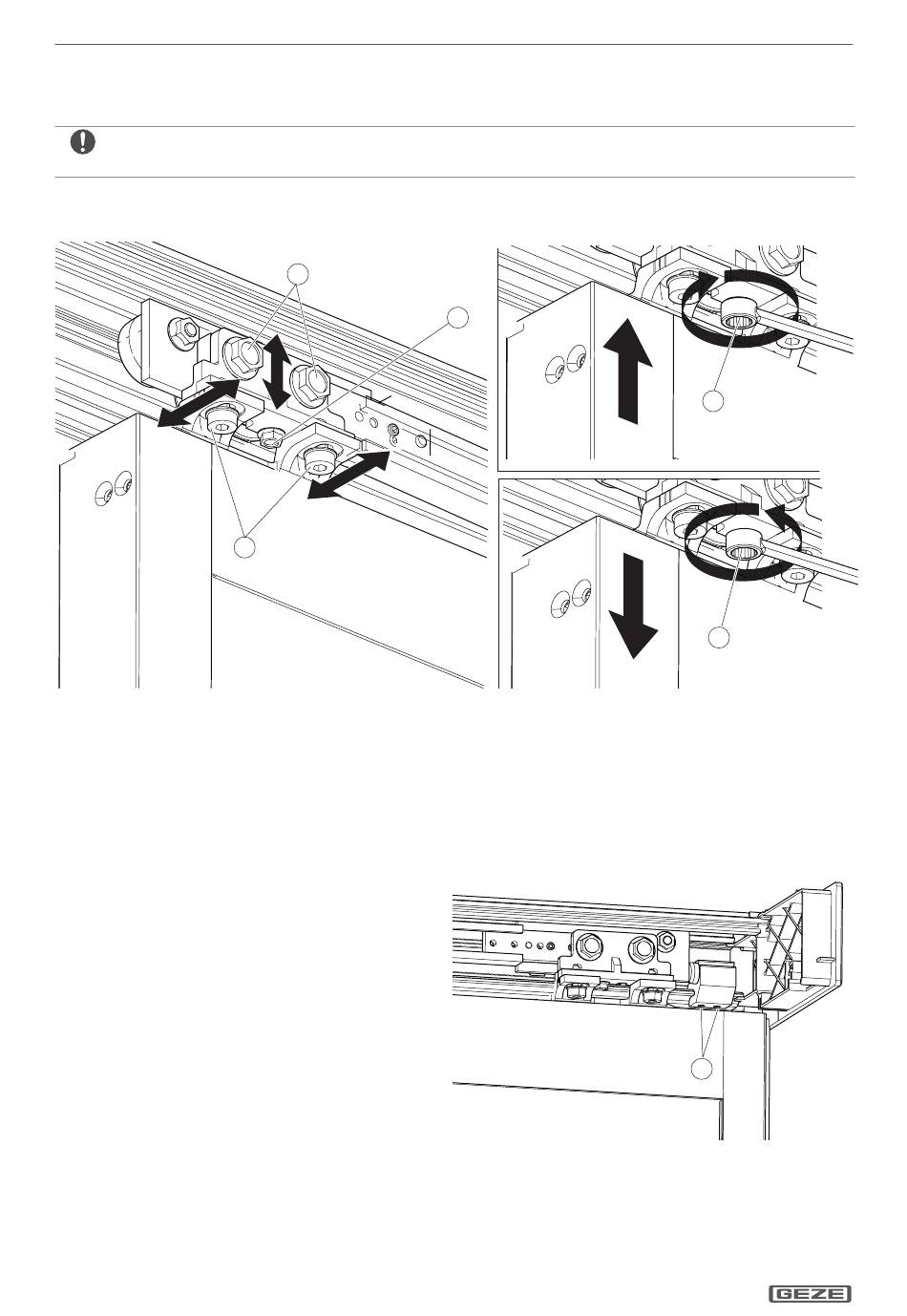

AjusteXdeXlaXposiciónXparalelaXyXlaXalturaXdeXlasXhojasXdeXlaXpuerta
Calzar la hoja de la puerta con una cuña.
X
X
Alinear a ras las hojas de la puerta con los tornillos de colgador (3). Prestar atención a la altura uniforme y los
X
X
bordes de cierre paralelos.
Aflojar los tornillos de apriete para regular la altura (1).
X X
Con el tornillo de regulación (2) (llave poligonal, tamaño 8) ajustar la altura de la hoja de la puerta.
X
X
PuertaXdeX2Xhojas:Xadaptar la altura de ambas hojas de la puerta.
Apretar los tornillos (1) y (3).
X
X
Retirar la ayuda de montaje.
X
X
Desplazar la hoja de la puerta al estado
X
X
abierto.
Aflojar los tornillos Inbus (4) del tope
X
X
amortiguador.
Desplazar el tope amortiguador en el carro
X
X
de rodamiento.
Apretar el tornillo Inbus (4).
X
X
Observar los lugares de cizallamiento y
X
X
arrastre según DIN 18650, ver análisis de
seguridad.
Aligerar individualmente el juego de las hojas
X X
de la puerta.
Proceder del mismo modo con la segunda
X
X
hoja de la puerta.
16
1
3
2
Slimdrive SL NT/SL NT-FR
2
2
4
