Panasonic KX-NS500 Manual De Instalación página 144

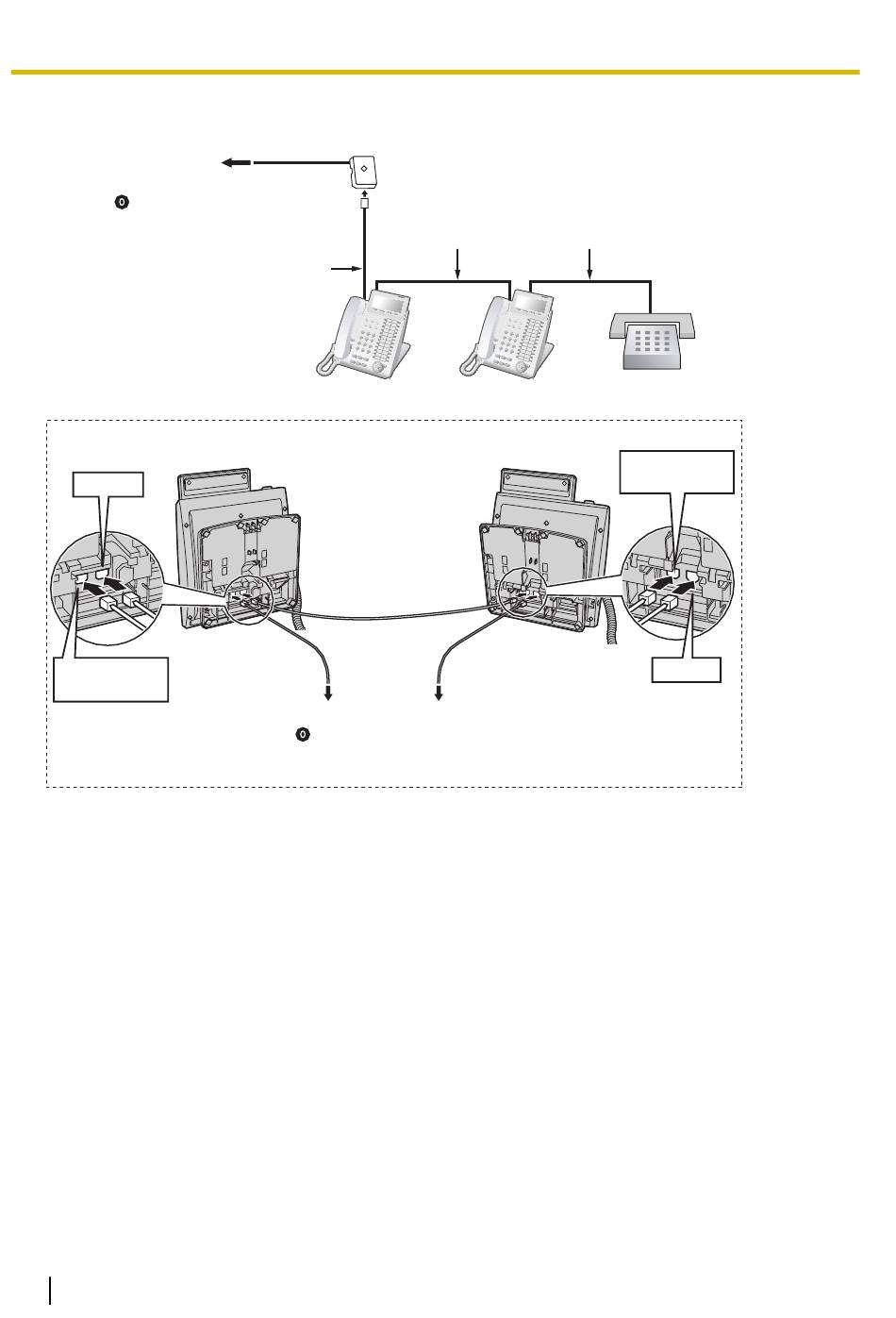

4.8.3 Conexión de la función Doblar Puerto digital (XDP digital)
Utilizar la función doblar puerto
A tarjeta
DLC2/DLC8/DLC16
A tarjeta DHLC4
(para conexión de SLT)
Cable de 4 conductores
Conecte las patillas "T",
"R", "D1" y "D2".
Vista posterior de DPT
A TEL
A UNIDAD PRINCIPAL
/ PABX
*1 La conexión con un TR no está disponible para KX-DT321, KX-T7665 y KX-DT521.
144 Manual de instalación
*1
DPT maestro
Cable
ø 0,4 mm:
ø 0,5 mm:
ø 0,6 mm:
CAT 5:
DPT maestro
A tarjeta DLC2/DLC8/DLC16
A tarjeta DHLC4
(para conexión de SLT)
Cable de 4 conductores
Conecte las patillas "T",
"R", "D1" y "D2".
DPT esclavo
Distancia máxima
30 m
50 m
60 m
50 m
DPT esclavo
A TR
Cable de 2 conductores
Conecte las patillas "T" y "R".
TR
A UNIDAD PRINCIPAL
/ PABX
A TEL
