Funcionamento
Operação
Segurança
Operação
Ocorre um tempo de pré-ventilação de
24 segundos no primeiro acionamento,
após uma queda de energia, um corte
no suprimento de gás ou desligamento
por 24 horas.
Durante o tempo de pré-ventilação:
- é monitorada a pressão do ar
- é monitorada a câmara de combustão
para detectar quaisquer sinais de
chama.
Ao final do tempo de pré-ventilação:
- a ignição é ligada
- as válvulas solenoides principal e de
segurança são abertas
- o queimador inicia.
Monitoramento
A chama é monitorada por uma sonda
de ionização. A sonda possui
isolamento ao cabeçote de gás e é
direcionada através do turbulador à área
da chama. A sonda não deve ter contato
elétrico com as partes aterradas. O
queimador entra no modo de falha se
ocorrer curto-circuito entre a sonda e o
fio-terra do queimador. Durante a
operação do queimador, é criada uma
área ionizada na chama do gás através
da qual flui uma corrente retificada da
sonda à ponta do queimador. A corrente
de ionização deve ser de no mínimo
7 µA.

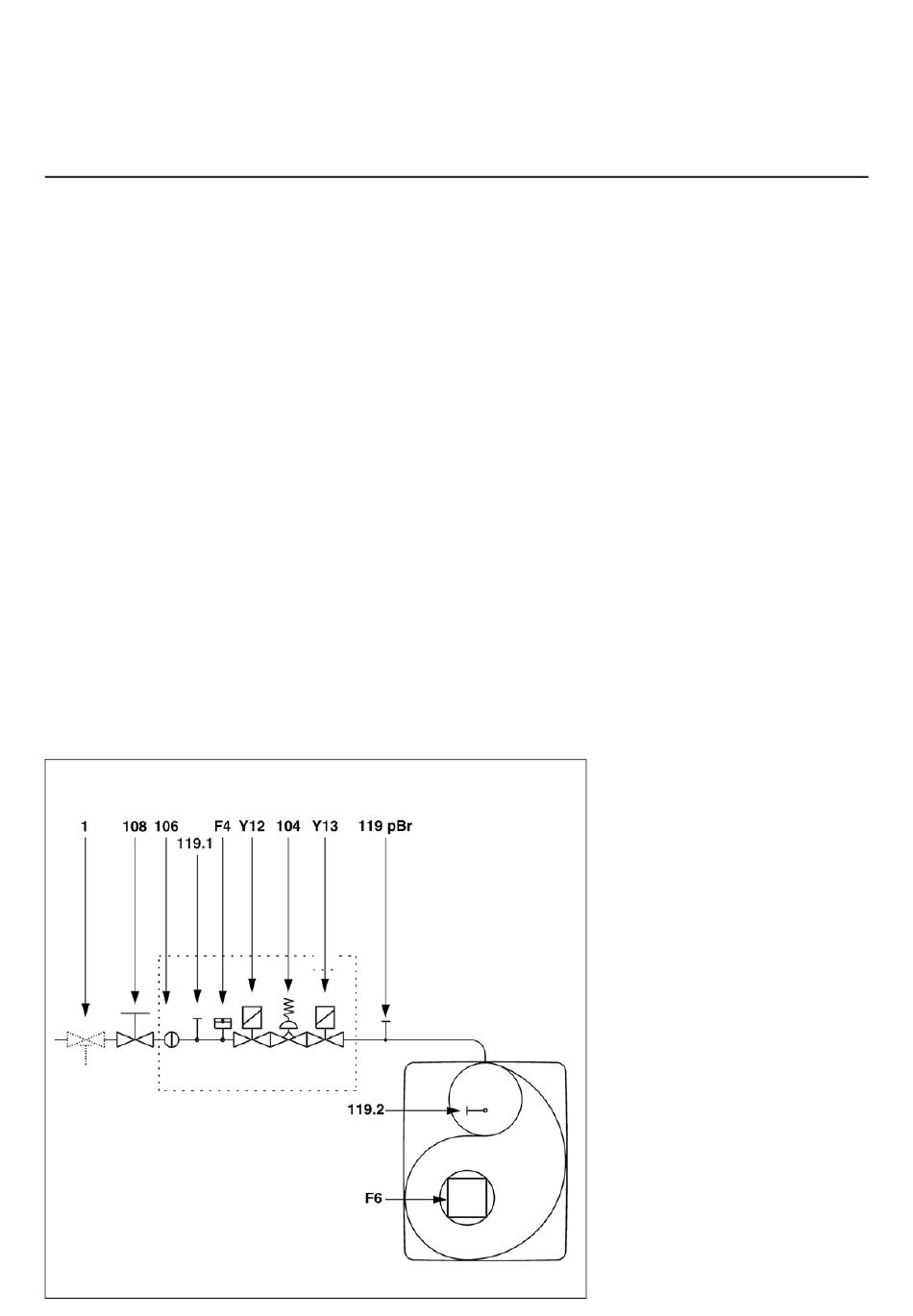

Válvula reguladora compacta
38
Segurança
- se não for produzida chama ao ser
iniciado o queimador (liberação de
gás), o queimador é desligado ao final
do período de segurança, que não
dura mais de 3 segundos, e a válvula
do gás se fecha.
- se a chama se apagar durante a
operação, o suprimento de gás é
cortado dentro de um segundo. É
ativada uma nova sequência de
acionamento. Se o queimador iniciar,
o ciclo de operações inicia. De outra
forma, ocorre bloqueio.
- se o ar falhar durante a pré-ventilação
ou operação, ocorre bloqueio.
- se o gás falhar, o queimador pára de
funcionar ou não inicia. Assim que o
gás recupera um valor suficiente, o
queimador reinicia.
Durante o desligamento do
regulador:
- o termostato interrompe a solicitação
de calor
- a válvula de gás se fecha
- a chama se apaga
- o queimador está pronto para
funcionar.
09/2018 - Art. Nr. 4200 1037 0201A
F4
Interruptor de pressão do gás
F6
Interruptor de pressão do ar
Y12 Válvula solenoide de segurança
Y13 Válvula solenoide principal
1
Válvula de desligamento térmico
(instalação pelo instalador)
104 Regulador da pressão do gás
106 Peneira do gás
108 Válvula de interrupção do gás
(instalação pelo instalador)
119pBrPonto de medição da pressão do
gás na saída da válvula
119.1Ponto de medição da pressão do
gás a montante das válvulas
119.2Ponto de medição da pressão do
gás
Obs. para a Suíça
Conforme as instruçõs da SSIGE, é
obrigatório instalar uma válvula de
segurança de gás (marca 1) no duto.
Obs. para a Alemanha
Conforme o esquema de referência
aplicável a salas de caldeiras e locais
com fornos a gás, deve ser instalada
uma válvula de desligamento de gás
(marca 1).
