MANUAL DE INSTALACIÓN, MANTENIMIENTO Y PRUEBAS
Válvula de preacción FireLock NXT™
con actuador neumático/neumático Serie 798
SERIE 769
INTRODUCCIÓN
Las siguientes instrucciones son una guía para la instalación correcta de las válvulas de preacción Victaulic FireLock NXT Serie 769. Estas instrucciones se refieren
a tuberías debidamente preparadas y ranuradas de acuerdo con las especificaciones vigentes de Victaulic.
•
Las ilustraciones y/o las imágenes de este manual pueden haberse exagerado para mayor claridad.
•
Este producto y su manual de instalación, mantenimiento y pruebas contienen marcas de fábrica, copyrights y/o características patentadas de propiedad
exclusiva de Victaulic.

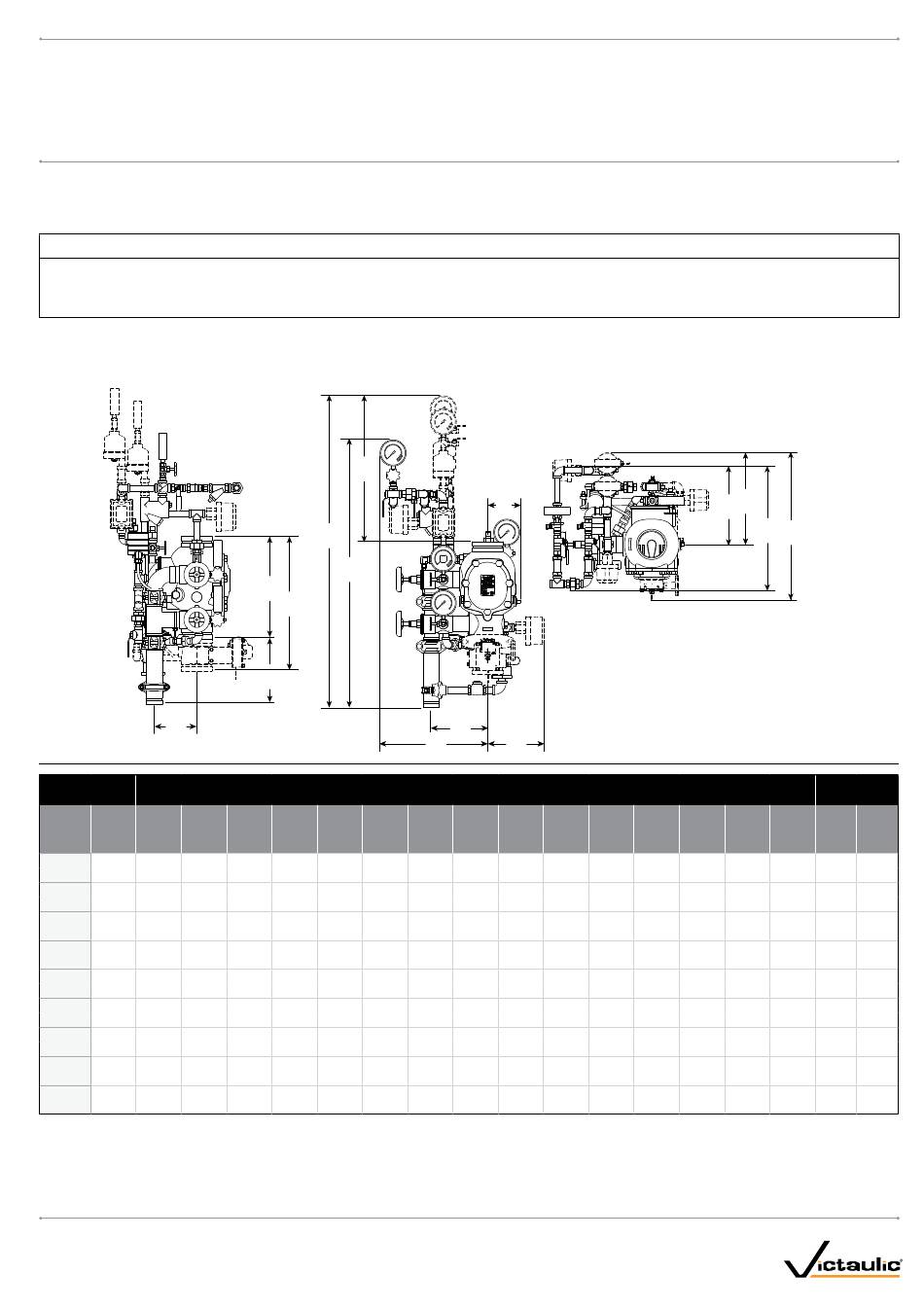

DIMENSIONES DE LA CONFIGURACIÓN
LA CONFIGURACIÓN DE 4 PULG./114,3 MM SE MUESTRA ABAJO. LAS CONFIGURACIONES DE 1 ½ – 2 PULG./48,3 – 60,3 MM INCLUYEN VÁLVULAS DE DRENAJE DE ¾ PULG./19 MM.
LAS CONFIGURACIONES DE 2 ½ – 3 PULG./73,0 – 88,9 MM INCLUYEN VÁLVULAS DE DRENAJE DE 1 ¼ PULG./31 MM.
LAS CONFIGURACIONES 4 – 8 PULG./114,3 – 219,1 MM INCLUYEN VÁLVULAS DE DRENAJE DE 2 PULG./50 MM.
H
Dimensiones
Dia. ext.
Tamaño
nominal
real
pulgadas
pulgadas
mm
mm
A
A1*
1 ½
1,900
9,00
16,43
40
48,3
228,60
417,32
2
2,375
9,00
16,43
50
60,3
228,60
417,32
2 ½
2,875
12,61
16,50
65
73,0
320,29
419,10
3,000
12,61
16,50
76,1 mm
76,1
320,29
419,10
3
3,500
12,61
16,50
80
88,9
320,29
419,10
4
4,500
15,03
19,78
100
114,3
381,76
502,41
6,500
16,00
22,00
165,1 mm
165,1
406,40
558,80
6
6,625
16,00
22,00
150
168,3
406,40
558,80
8
8,625
17,50
22,94
200
219,1
444,50
582,67
NOTAS:
No se muestra el cople de la dimensión "A" para dar mayor claridad a las descripciones.
Los componentes ilustrados en línea punteada son equipos opcionales.
* Las medidas indicadas con un asterisco toman en cuenta los equipos opcionales.
El kit opcional de conexión de drenaje se muestra a manera de referencia y por las dimensiones de retiro.
www.victaulic.com
VICTAULIC ES UNA MARCA REGISTRADA DE VICTAULIC COMPANY. © 2007 VICTAULIC COMPANY. TODOS LOS DERECHOS RESERVADOS. IMPRESO EN EE.UU.
REV_D
G
*B1
B
A
*A1
J
B
B1*
C
D
36,00
42,50
15,75
19,00
914
1079
400
482
36,00
42,50
15,75
19,00
914
1079
400
482
39,25
45,75
15,75
19,00
996
1162
400
482
39,25
45,75
15,75
19,00
996
1162
400
482
39,25
45,75
15,75
19,00
996
1162
400
482
40,50
47,00
16,75
19,00
1028
1193
425
482
40,75
47,25
17,00
19,00
1035
1200
431
482
40,75
47,25
17,00
19,00
1035
1200
431
482
40,50
47,00
18,25
21,50
1028
1193
463
546
AVISO
E
K
C
*E1
Dimensiones – pulg./mm
D1*
E
E1*
F
21,00
5,25
8,50
10,75
533
133
215
273
21,00
5,25
8,50
10,75
533
133
215
273
21,00
5,25
9,00
10,75
533
133
228
273
21,00
5,25
9,00
10,75
533
133
228
273
21,00
5,25
9,00
10,75
533
133
228
273
24,00
5,50
9,00
12,25
609
139
228
311
25,25
6,00
8,50
12,75
641
152
215
323
25,25
6,00
8,50
12,75
641
152
215
323
28,75
7,00
8,75
14,25
730
177
222
361
I-769P-DPA-SPAL
*F1
F
D
F1*
G
H
J
12,75
24,25
3,04
9,17
323
615
77,21
232,91
12,75
24,25
3,04
9,17
323
615
77,21
232,91
12,75
22,50
3,90
10,50
323
571
99,06
266,70
12,75
22,50
3,90
10,50
323
571
99,06
266,70
12,75
22,50
3,90
10,50
323
571
99,06
266,70
14,25
22,25
6,25
9,62
361
565
158,75
244,34
14,75
21,50
6,20
9,62
374
546
157,48
244,34
14,75
21,50
6,20
9,62
374
546
157,48
244,34
16,25
20,00
6,05
9,40
412
508
153,67
238,76
*D1
Peso unitario
aprox. lbs/kg
Sin
Con
confi-
confi-
K
guración
guración
6,98
16,7
43,0
177,29
7,6
19,5
6,98
17,0
43,0
177,29
7,7
19,5
6,93
41,0
65,0
176,02
18,7
29,5
6,93
41,0
65,0
176,02
18,7
29,5
6,93
41,0
65,0
176,02
18,7
29,5
8,46
59,0
111,0
214,88
26,7
50,3
8,84
80,0
132,0
224,53
36,2
59,8
8,84
80,0
132,0
224,53
36,2
59,8
10,21
122,0
174,0
259,33
55,3
78,9
I-769P-DPA-SPAL_3
