1. Instalación

1.4.2 Ajuste de los interruptores DIL

1
Interruptor DIL 1.1 + 1.2:
Modo de funcionamiento del nodo de bus
2
Interruptor DIL 2.1 + 2.2:
Modo de diagnosis (solo en el modo de fun-
cionamiento Remote I/O);
Tamaño del campo de datos (solo en el modo de
funcionamiento Remote Controller)
3
Tarjeta de memoria
(véase la sección 1.4.3, 1.5 así como 2.6.3
y 2.8.1)

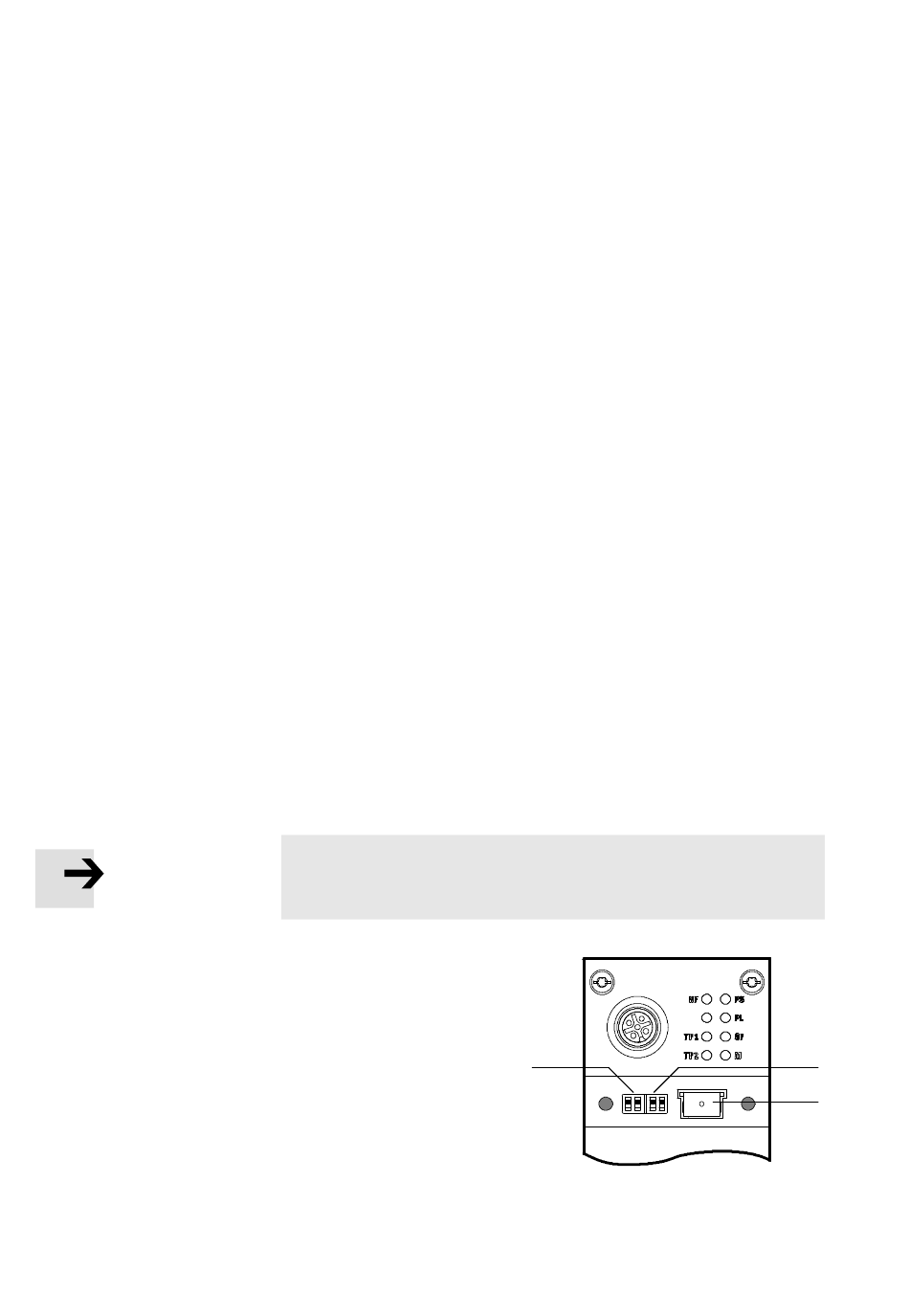

Fig. 1/3: Función de los interruptores DIL en el nodo de bus
1-8
Con los interruptores DIL que están debajo de la tapa (véase
Fig. 1/3) se ajustan los siguientes parámetros:
– Modo de funcionamiento del nodo de bus
– Modo de diagnosis (solo en el modo de funcionamiento
Remote I/O)
– Tamaño del campo de datos (solo en el modo de
funcionamiento Remote Controller).
Procedimiento:
1. Desconecte la fuente de alimentación.
2. Retire la tapa
(véase 1.4.1).
3. Realice los ajustes necesarios
(véase Tab. 1/1, Tab. 1/2 y Tab. 1/4).
4. Vuelva a colocar la tapa
(véase la sección 1.4.1).
Nota
Asegúrese de que la junta está correctamente asentada.
•
1
Festo P.BE-CPX-PNIO-ES es 1410d Español
