Montaje

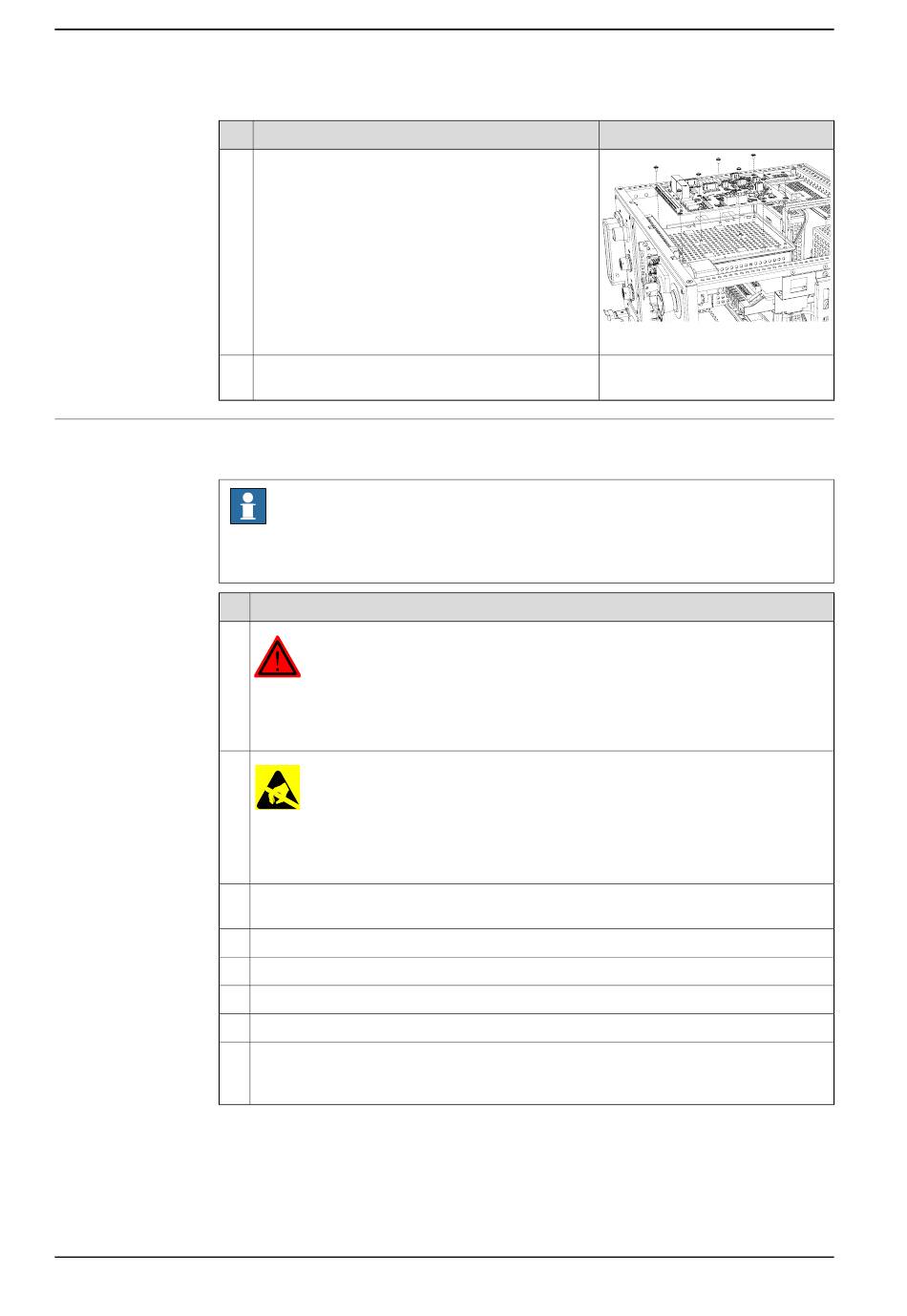

Utilice el procedimiento siguiente para montar la tarjeta de seguridad.
1
2
3
4
5
6
7
8
136
Acción
Retire los ocho tornillos de fijación.
Levante con suavidad la tarjeta de seguridad para
retirarla.
Nota
Sujete siempre la tarjeta por sus bordes, para evitar daños en la tarjeta o sus
componentes.
Acción
PELIGRO
Antes de iniciar cualquier trabajo en el interior del armario, tenga en cuenta la infor-
mación de seguridad de la sección
apagada en la página
DESCARGA ELECTROSTÁTICA
La unidad es sensible a las descargas electrostáticas. Antes de manipular la unidad,
respete la información de seguridad de la sección
gas electrostáticas en la página 33
Retire con suavidad la tarjeta de seguridad de la bolsa de protección electrostática y
colóquela en su posición sobre la placa de la tarjeta de seguridad.
Sujete la tarjeta de seguridad con sus tornillos de fijación.
Monte la cubierta de protección de la unidad de tarjeta de seguridad.
Vuelva a conectar todos los conectores.
Monte la cubierta del armario.
Realice las pruebas de funcionamiento que aparecen en la sección
en la página 124 para verificar que las características de seguridad funcionan adecua-
damente.
