Procedimiento Para Aplicacion De Soldadura Con Proceso Contact-Tig(Gtaw) - Infra TRILOGIA 200i Manual De Operación

5-3. PROCEDIMIENTO PARA APLICACION DE SOLDADURA CON PROCESO
CONTACT-TIG(GTAW)
ADVERTENCIA
ADVERTENCIA
5 -3. CONEXIONES DE SALIDA PROCESO CONTACT-TIG(GTAW)
PRECAUCION
3

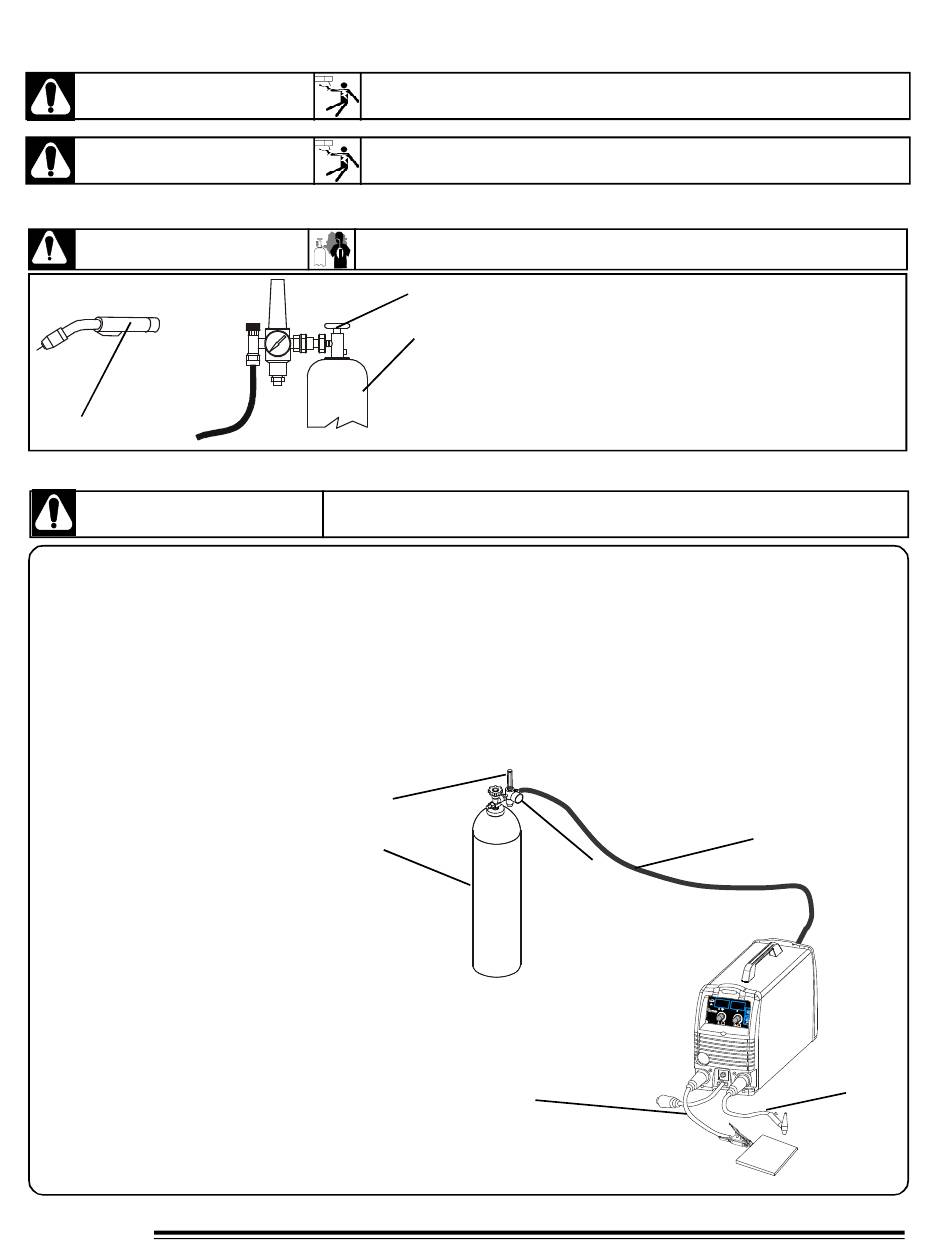

5 -3.1 CONEXIONES DE SALIDA PROCESO TIG
ADVERTENCIA
1.- Antorcha TIG con conector universal
a).- Alinear la muesca del conector con la del receptáculo.
b).- Insertar completamente el conector y girarlo hacia la derecha.
c).- Asegurese que el conector quede completamente firme en el borne (-)
2.- Cable con pinza de tierra y conector universal
a).- Alinear la muesca del conector con la del receptáculo.
b).- Insertar completamente el conector y girarlo hacia la derecha.
c).- Asegurese que el conector quede firme en el borne (+).
3.- Cilindro de gas
4.- Regulador
5.- Flujometro
6.- Manguera de gas
12
Se recomienda de mano de obra calificada para la operación
de fuentes de soldadura que aplique el proceso TIG
Asegúrese que el interruptor de la máquina esté en la posi-
ción de apagado (OFF).
INHALAR EL GAS DE SOLDADURA puede dañar la salud o causar la
muerte.
1.- Cilindro de Gas.
2
2.- Válvula del Cilindro.
3.- Gatillo de la Antorcha.
1
Abra la válvula del cilindro antes de soldar, al operar el gatillo
de la antorcha enciende el arco de soldadura y suministra el
gas.
Cierre el suministro de gas cuando termine de soldar.
UN FALSO CONTACTO PUEDE DAÑAR LOS CONECTORES Y RECEPTACULOS
5
3
4
2
6
1
PM1112 REV. 2
