Estructura y función
Soldadura MMA
Pos Símbolo Descripción
1
2
3
4
5
La polaridad depende de las instrucciones del fabricante de electrodos, las cuales figuran en el paquete.
•
Introducir la clavija del portaelectrodo en la toma "+" ó "-" de corriente de soldar y bloquear girando a
la derecha.
•
Introducir la clavija del cable de la pieza en la toma "+" ó "-" de conexión de la corriente de soldadura
y bloquear girando a la derecha
•
Coloque la capucha de protección en el casquillo roscado de empalme G¼".
66
0
Pieza de trabajo
Zócalo de conexión de corriente de soldadura "+"
Conexión del conducto de piezas de trabajo:
Sujeción del electrodo
Zócalo de conexión de corriente de soldadura "-"
Conexión de la sujeción de electrodos
Casquillo roscado de empalme G¼"
Conexión del gas protector (con capa de aislante) para el soldador WIG.

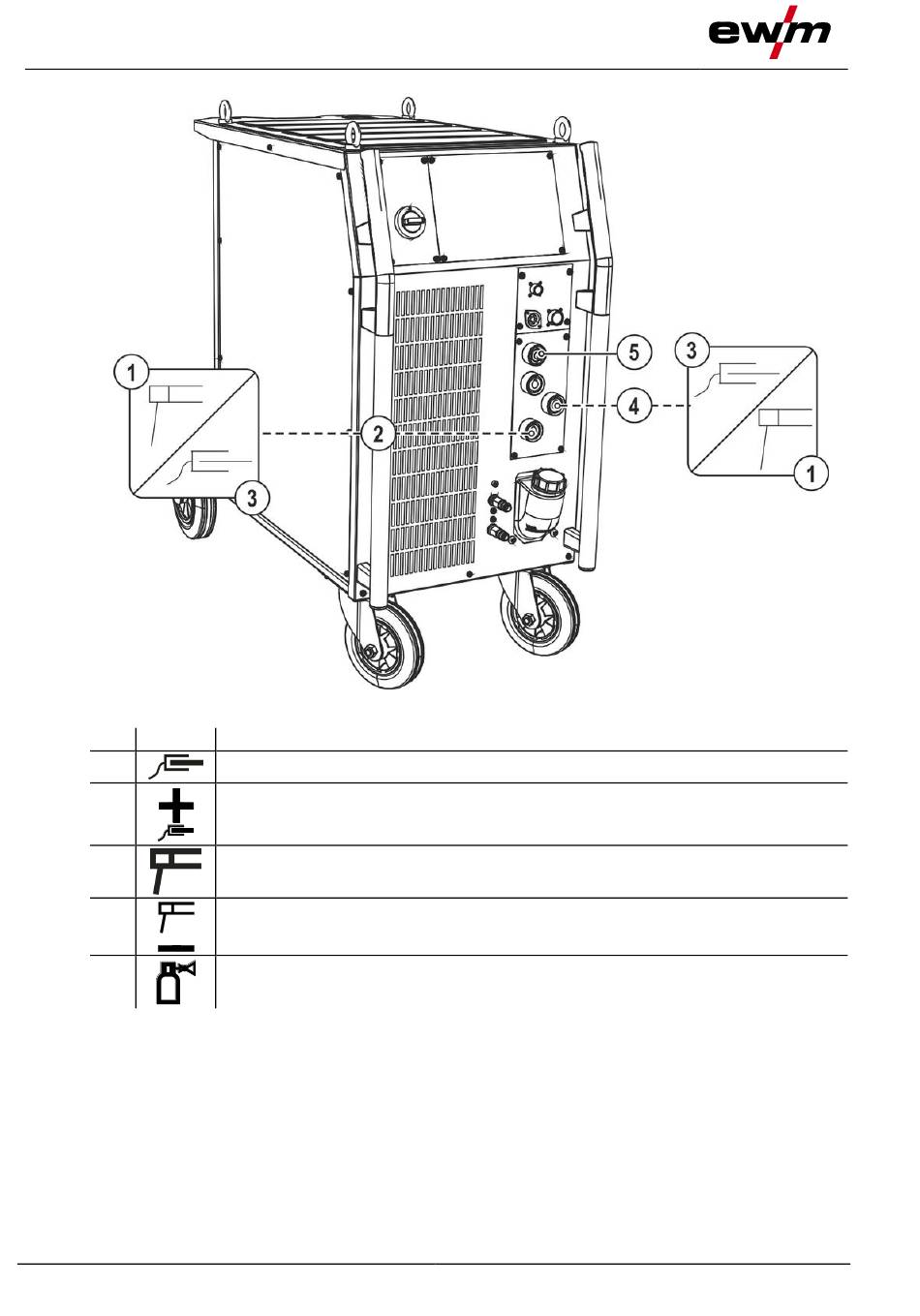

Figura 5-47
