Terminazione SCSI

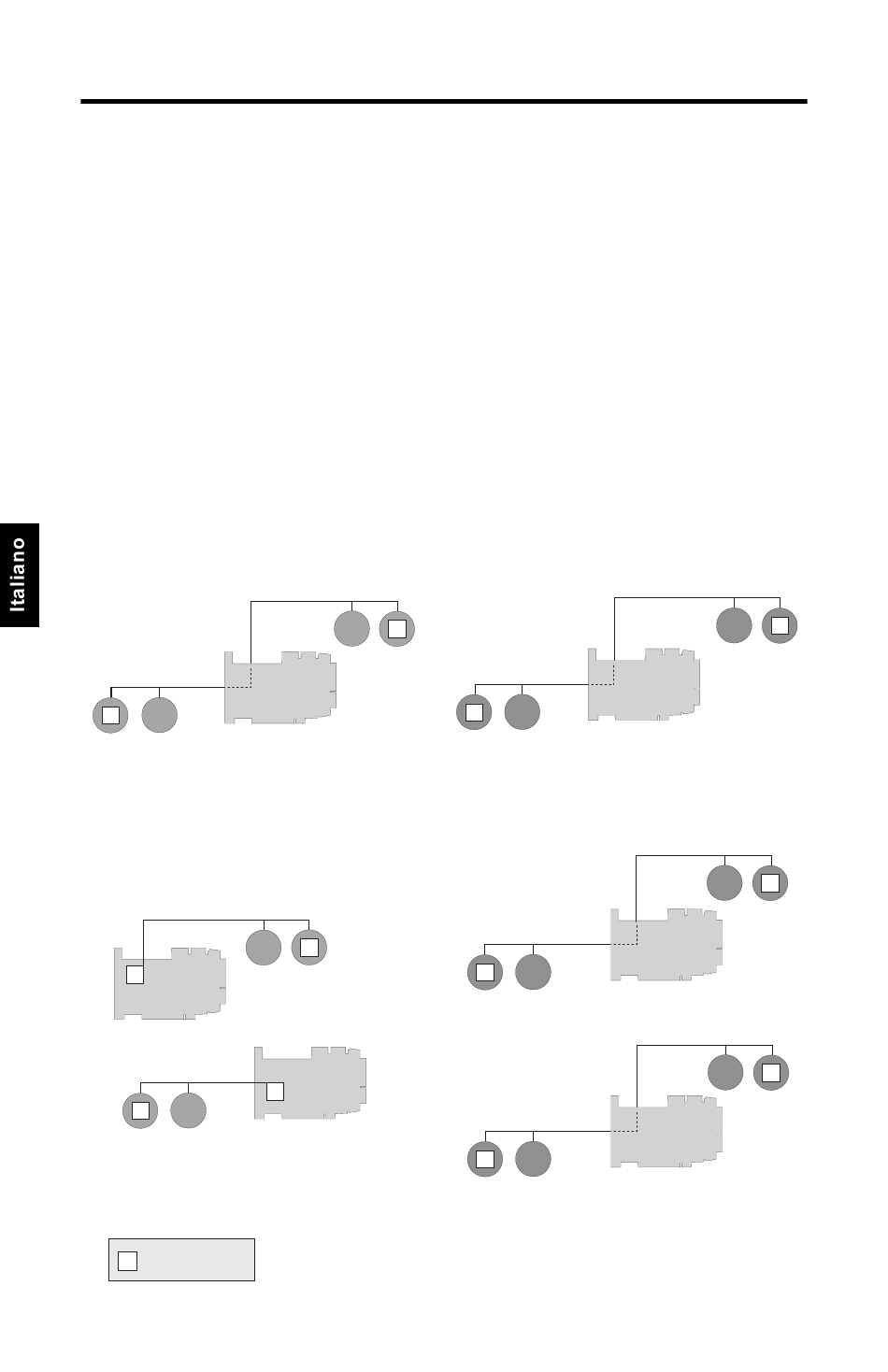

Terminate i dispositivi SCSI come illustrato negli esempi, assicurandovi che
la terminazione sia fatta solamente ai dispositivi alle estremità dei cavi. La
terminazione del controller SmartRAID V viene impostata su Auto per
default, e può essere modificata mediante lo Storage Manager su ROM
(SMOR).
Se usate dispositivi Ultra2 SCSI, consultate la sezione "Ultra2 SCSI". Se
avete un dispositivo Ultra, consultate la documentazione fornita assieme al
dispositivo.
Usando un adapter per cavi SCSI da 68 pin fino a 50 pin è possibile collegare
un dispositivo SCSI da 8 bit ad un cavo Wide SCSI insieme ai dispositivi Wide
SCSI. Tuttavia il dispositivo all'estremità del cavo deve essere un Wide SCSI,
in modo che tutti i segnali SCSI siano terminati.
Per cavi interni ed esterni dei quali uno sia un cavo SCSI da 8 bit (Narrow),
impostate la terminazione del controller su High Only.
Wide SCSI
Esterno
T
Terminazione
SmartRAID V =
Wide SCSI
Interno
T
Wide SCSI
Esterno
T
Terminazione
SmartRAID V = Auto
T = Terminato
44
Guida di Installazione Rapida
Wide SCSI
Interno
T
Auto o Disabilitata
T
T
Narrow SCSI
Interno
Narrow SCSI
Esterno
T
Terminazione
SmartRAID V = High Only
Wide SCSI
Esterno
T
Narrow SCSI
Esterno
T
Terminazione
SmartRAID V = High Only
T
Narrow SCSI
Interno
T
Wide SCSI
Interno
T
