PRECAUCIÓN
Apretar la brida del empaque sólo lo suficiente para evitar fugas en el eje. Si se aprieta excesivamente, sólo se acelerará el
desgaste del empaque y se podría producir un mayor par de apriete en la válvula.

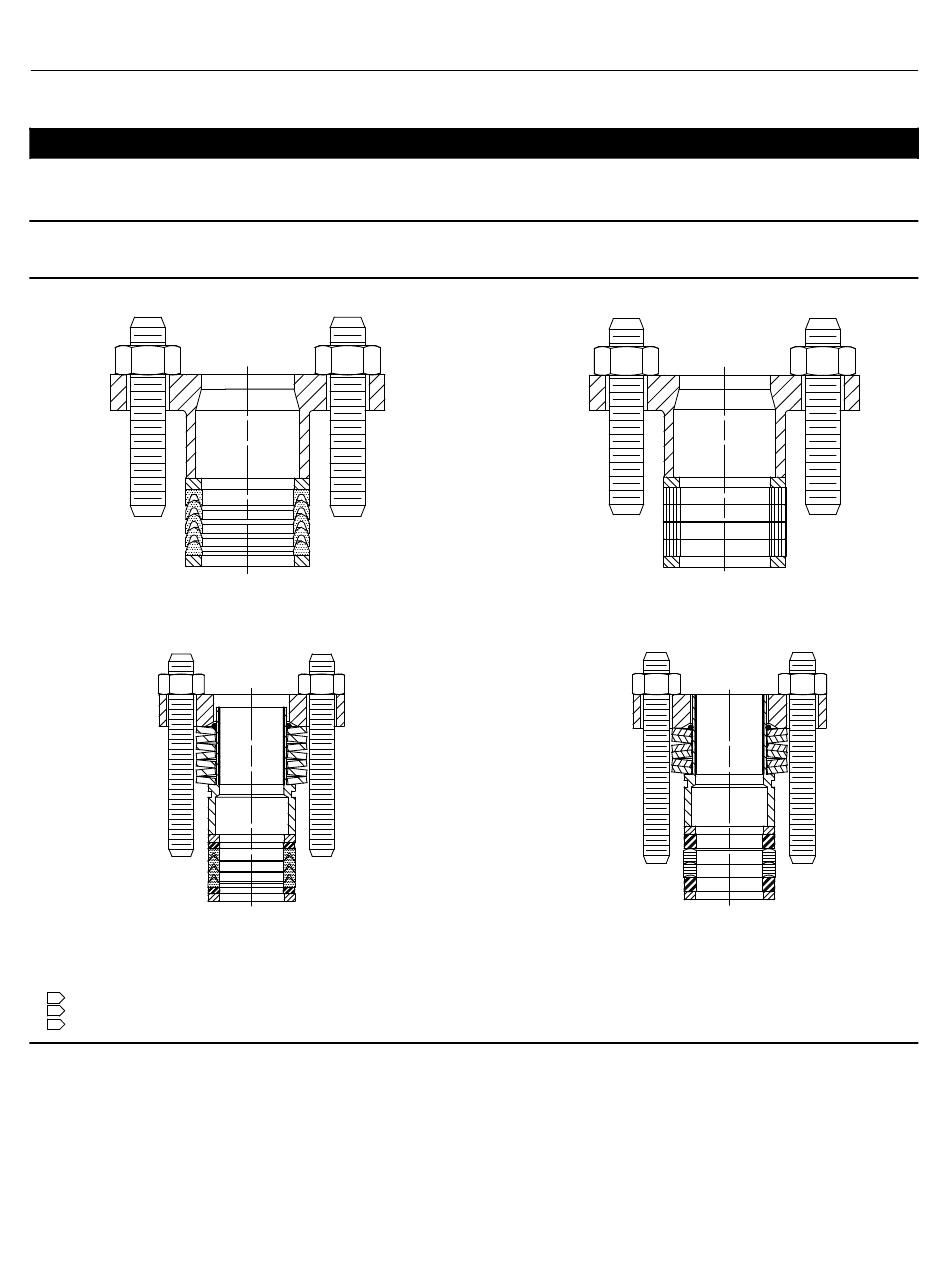

Figura 5. Detalles de arreglos de empaque
GE39901-A
ANILLO V DE PTFE
GE40113-A
EMPAQUE INDIVIDUAL DE PTFE
NOTAS:
1
CON EMPAQUE CONDUCTOR, EL ADAPTADOR HEMBRA DEL EMPAQUE DE ANILLO-V DE PTFE ES DE PTFE RELLENO DE CARBONO.
2
APLICAR LUBRICANTE.
3
ESTAS DOS SUPERFICIES DEBEN PERMANECER PARALELAS MIENTRAS SE APRIETAN LAS TUERCAS DEL EMPAQUE (CLAVE 28) DE MANERA ALTERNADA Y UNIFORME.
Las fugas alrededor de los rodillos de empaque se pueden detener apretando las tuercas de la brida del empaque (clave 28, figura
11).
Si el empaque es relativamente nuevo y está apretado en el eje, y si al apretar las tuercas de la brida del empaque no se detienen las
fugas, el eje puede estar desgastado o tener mellas que impidan el sellado. Si la fuga proviene del diámetro exterior del empaque,
puede deberse a mellas o raspaduras en la pared de la caja del empaque. Cuando se realicen los procedimientos de reemplazo del
empaque, comprobar que no haya mellas ni raspaduras en el eje y en la pared de la caja del empaque.
GE39986-A
EMPAQUE NORMAL
GE40118-A
EMPAQUE ENVIRO-SEAL
Válvula Control-Disk
Mayo de 2011
CINTA DE GRAFITO
EMPAQUE DE GRAFI
TO
9
