2.4.5 Cableado de control
•
Aísle el cableado de control de los componentes
de alta potencia del convertidor de frecuencia.
•
Si el convertidor de frecuencia Si el se conecta a
2
2
un termistor, para el aislamiento PELV, el
cableado de control del termistor opcional debe
estar reforzado / doblemente aislado. Se
recomienda una tensión de alimentación de
24 V CC.
2.4.5.1 Acceso
•
Retire la placa de cubierta de acceso con un
destornillador. Consulte Ilustración 2.9.
•
También puede retirar la cubierta frontal
aflojando los tornillos de fijación. Consulte
Ilustración 2.10.

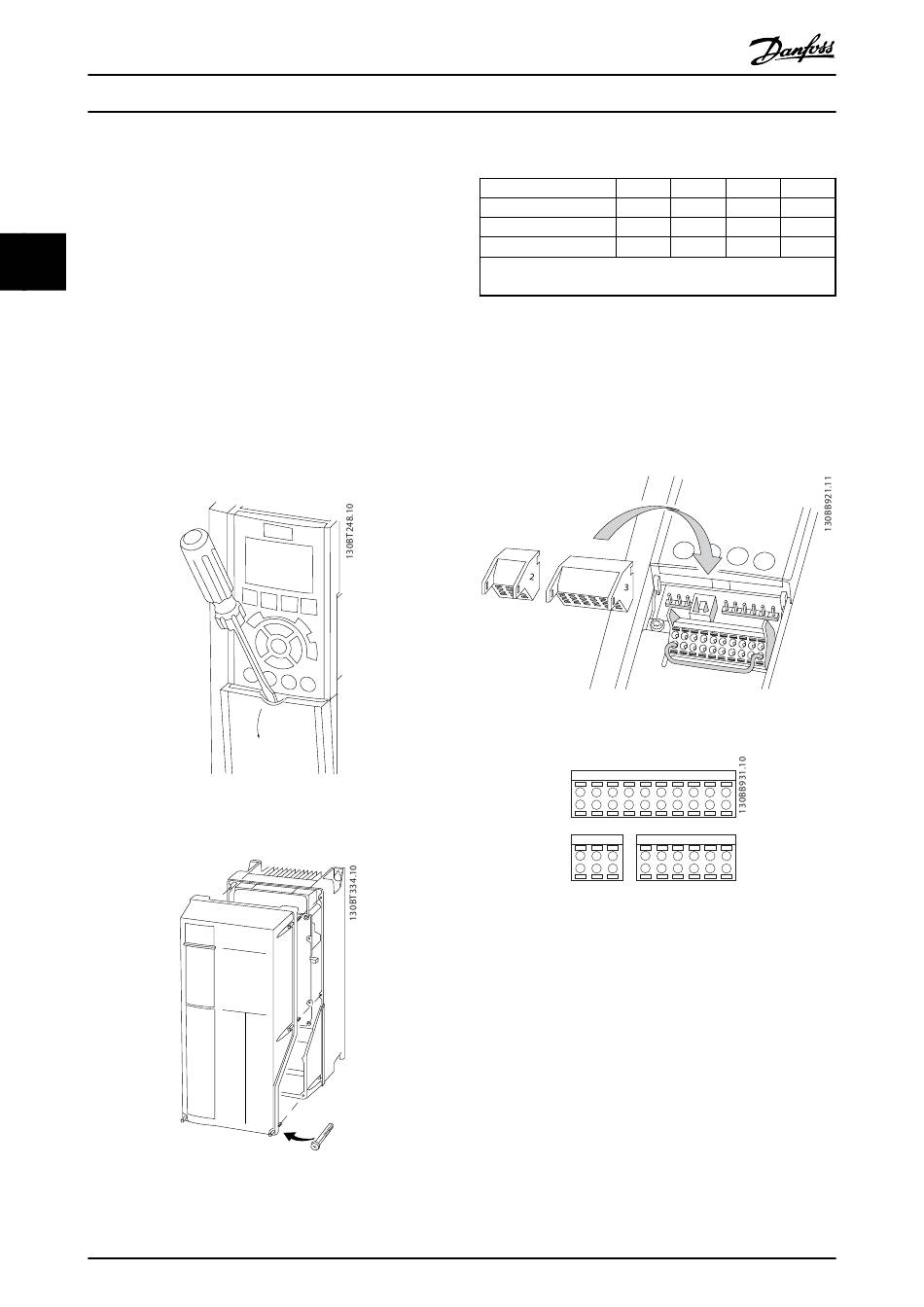

Ilustración 2.9 Acceso al cableado de control de las
protecciones A2, A3, B3, B4, C3 y C4
Ilustración 2.10 Acceso al cableado de control de las
protecciones A4, A5, B1, B2, C1 y C2
16
Manual de funcionamiento del VLT
Instrucciones
Consulte Tabla 2.3 antes de apretar las cubiertas.
* Sin tornillos para atornillar.
- No existe.
Tabla 2.3 Pares de apriete de las cubiertas (Nm)
2.4.5.2 Tipos de terminal de control
En Ilustración 2.11 se muestran los conectores extraíbles del
convertidor de frecuencia. Las funciones de los terminales
y los ajustes predeterminados están resumidos en la
Tabla 2.5.
Ilustración 2.11 Ubicación de los terminales de control
Ilustración 2.12 Números de terminales
®
MG33AM05 - VLT
es una marca registrada de Danfoss.
®
AutomationDrive
Bastidor
IP20
A3/A4/A5
-
B1/B2
-
C1/C2/C3/C4
-
1
12 13 18 19 27 29 32 33 20 37
2
3
61 68 69
39 42 50 53 54 55
•
El conector 1 proporciona cuatro terminales de
entrada digital programables, dos terminales
digitales adicionales programables como entrada
o salida, tensión de alimentación para terminales
de 24 V CC y una opción común para la tensión
opcional suministrada por el cliente de 24 V CC.
FC 302 y FC 301 (opcionales en la protección A1)
también proporcionan una entrada digital para la
función de par seguro desactivado (STO).
•
Los terminales del conector 2 (+)68 y (–)69 son
para una conexión de comunicación serie RS-485.
•
El conector 3 proporciona dos entradas
analógicas, una salida analógica, tensión de
IP21
IP55
IP66
-
2
2
*
2,2
2,2
*
2,2
2,2
4
1
