3. PRODUCTOVERZICHT

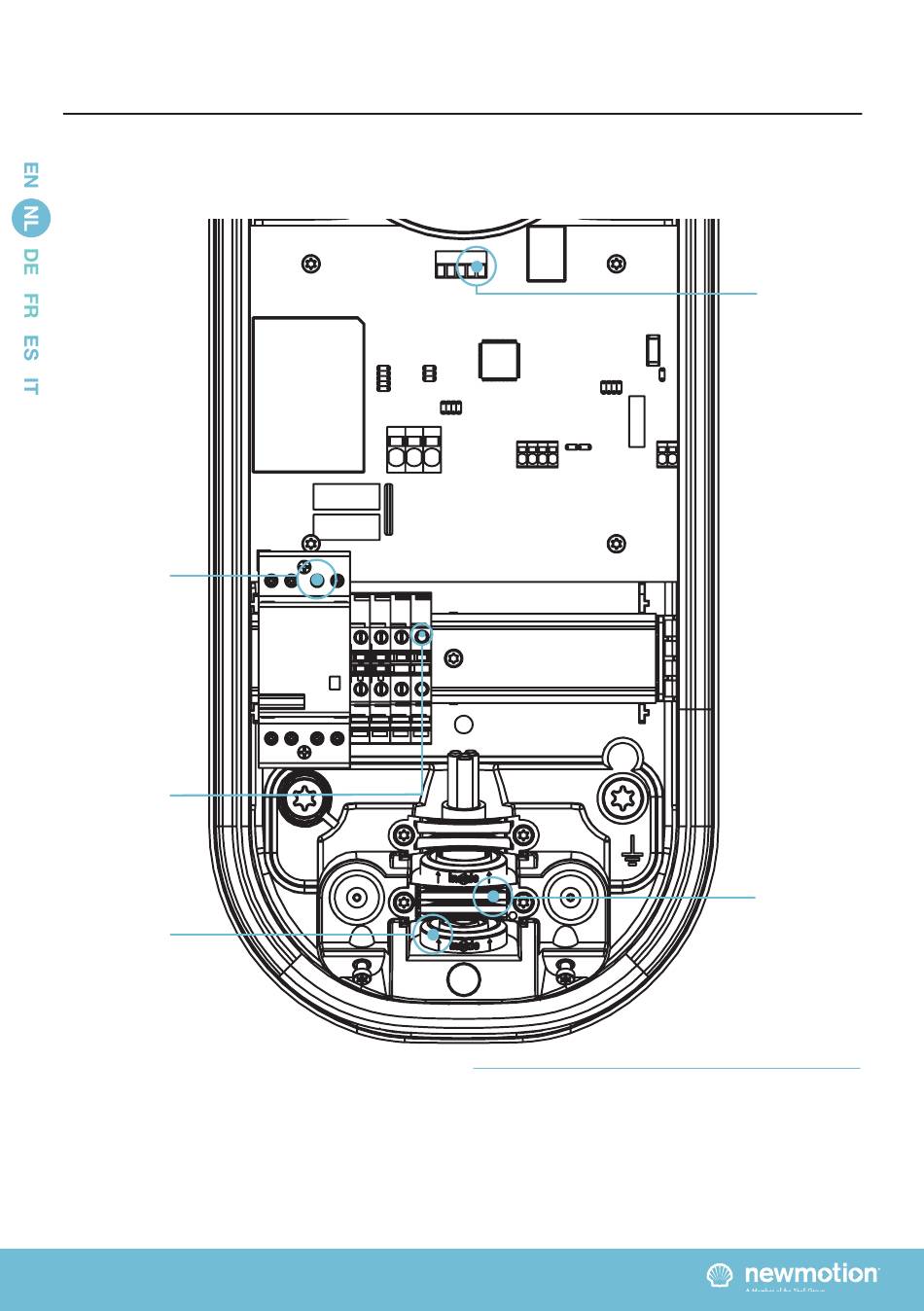

OVERZICHT VASTE KABEL*
Aansluiting
voeding
vaste kabel
Houdt zelfde
volgorde aan
als aansluiting
onderaan relais
L1 = poort 1
L2 = poort 3
L3 = poort 5
Neutraal = poort 7
Aarding
vaste kabel
Kabeldoorvoer
vaste kabel
INSTALLATIEHANDLEIDING – P24
Ophangen vaste kabel
Wanneer de installatie voltooid is, plaats dan de
connector van de kabel in de daarvoor bestemde
houder van de laadpaal.
0506NM20INT02
Aansluiting
communicatie
auto bij
aansluiting
'CP'
Kabelklem
