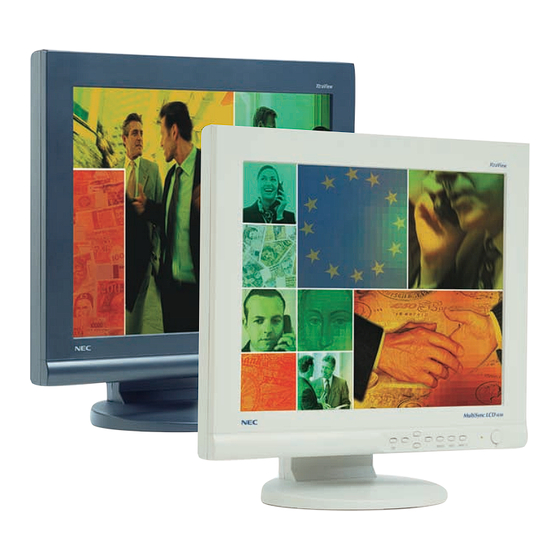

NEC MultiSync LCD1830 Manual Del Usuario
Manuales relacionados para NEC MultiSync LCD1830
Resumen de contenidos para NEC MultiSync LCD1830
- Página 2 00Cover_all.p65 13.12.2000, 11:22 Uhr...
- Página 3 English âesky Deutsch Ελληνικά Español Français Italiano Nederlands Polski Русский Türkçe 01b_XChapterOpener 13.12.2000, 11:46 Uhr...
- Página 4 01b_XChapterOpener 13.12.2000, 11:46 Uhr...
-
Página 69: Declaración
Declaración Declaraciones del fabricante Por la presente certificamos que el monitor en color MultiSync LCD1830 (LA-18S02) y MultiSync LCD1830 (LA-18S02-BK) cumple la Directiva 73/23/EEC: – EN 60950 Directiva 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024... - Página 70 Contenido Su nueva caja* de monitor LCD NEC MultiSync debería contener: • Un monitor MultiSync LCD1830 de base inclinada • Un cable de potencia • Un cable de señal de vídeo • Un manual del usuario • El CD-ROM incluye el manual del usuario completo en formato PDF y documentos de Windows relacionados (archivo Inf y perfil del color).
- Página 71 LCD1830 al ordenador (Figura B.1). Conecte el extremo del mini D-SUB de 15 clavijas del cable de señal adecuado al adaptador de cable para Macintosh MultiSync LCD1830 (Figura B.1). Apriete todos los tornillos. Retire el conducto del conector y para cable eléctrico de la parte posterior del monitor (Figura E.1).
- Página 72 mini D-SUB de 15 clavijas mini D-SUB de 15 clavijas Adaptador para Mac (no incluido) Figura B.1 Figura A.1 Cable de potencia de CA Señal Cable Figura C.1 1. Los cables atraviesan este orificio. 2. Conecte cada conector. 3. Coloque la cubierta de conectores haciendo pasar los cables por la abertura superior.
- Página 73 Marca I. Cubierta de cables Cómo retirar esta cubierta. 1. Empuje la zona marcada Zona marcada con relieve con relieve 2. Deslícela hacia la parte (1. Empujar) superior 3. Retire la cubierta Empujar Empujar II. Cubierta de conectores Cómo retirar esta cubierta. Figura E.1 1.
-
Página 74: Inclinación
Inclinación Sostenga la pantalla del monitor por ambos lados con las manos y ajuste la inclinación que desee (Figura TS.1). Figura TS.1 Retire el soporte del monitor para el montaje Para preparar el monitor para montajes alternativos: 1. Retire el conducto del conector, el conducto del gozne y el conducto del cable eléctrico. -
Página 75: Controles
Controles Controles OSM (On-Screen-Manager: gestor de pantalla) Los controles OSM situados en la parte frontal del monitor funcionan del siguiente modo: Para acceder al menú OSM, pulse cualquiera de los botones de control ( , , , ). Para modificar la entrada de señal, pulse el botón INPUT 1/2. Control Submenú... -
Página 76: Aproximado
Auto ajuste Ajusta automáticamente la Posición de la imagen, el tamaño H. y la configuración de precisión. Controles de posición IZQ./DERECHA Controla la posición horizontal de la imagen en el área de visualización de la pantalla de cristal líquido. ARRIBA/ABAJO Controla la posición vertical de la imagen en el área de visualización de la pantalla de cristal líquido. - Página 77 sRGB El modo sRGB aumenta extraordinariamente la fidelidad del color en el entorno del escritorio con un solo segmento de color RGB estándar. Con este entorno de color, el operario puede comunicar los colores fácil y cómodamente, por lo general sin la ayuda de expertos.
-
Página 78: Detección De Vídeo
DETECCIÓN DE VÍDEO Selecciona el método de detección de vídeo cuando está conectado más de un ordenador. NINGUNO El monitor no buscará otro puerto de entrada de vídeo si el monitor no está conectado. DETECTAR EL PRIMERO La entrada de vídeo tiene que pasar al modo “DETECTAR EL PRIMERO”. -
Página 79: Información
BLOQUEO Este control bloquea totalmente el acceso a todas las funciones de control de OSM. Si se intenta activar los controles OSM mientras está activado el modo Lock Out, aparecerá una ventana indicando que los controles OSM están bloqueados. Para activar la función de bloqueo de OSM, pulse PROCEED (continuar) y simultáneamente. -
Página 80: Osm Warning (Advertencia De Osm)
OSM Warning (advertencia de OSM) Los menús de advertencia de OSM desaparecen con el botón Exit (salir). NO HAY SEÑAL: Esta función avisa al usuario cuando no se recibe ninguna señal. Una vez conectada la alimentación, cuando se modifica la señal de entrada o el vídeo no está activo, aparecerá... -
Página 81: Uso Recomendado
Uso recomendado Medidas de seguridad y mantenimiento PARA GARANTIZAR EL RENDIMIENTO ÓPTIMO DEL PRODUCTO, TENGA EN CUENTA LAS SIGUIENTES INSTRUCCIONES AL CONFIGURAR Y UTILIZAR EL MONITOR EN COLOR MULTISYNC LCD: • NO ABRA EL MONITOR. El monitor no contiene piezas que deba manipular el usuario. - Página 82 • Coloque el monitor en un lugar debidamente ventilado para permitir que el calor se disipe sin problemas. No bloquee las aberturas ventiladas ni coloque el monitor cerca de un radiador u otras fuentes de calor. No coloque nada sobre el monitor.
- Página 83 Ergonomía Para conseguir las máximas ventajas ergonómicas, recomendamos que: • Ajuste el brillo hasta que desaparezca el fondo de la imagen • No coloque el control del contraste en la posición máxima • Utilice los controles Tamaño y Posición predefinidos con señales estándar •...
- Página 84 Por ello, debería leerla atentamente para evitar problemas. Peligro Cuando utilice MultiSync LCD1830 en una fuente de alimentación de corriente alterna de 220-240V en Europa, excepto el Reino Unido, utilice el cable de potencia que se suministra con el monitor.
