Instrucciones de montaje
En casos raros y en función de la instalación, los cables de
control largos y las señales analógicas pueden producir
lazos de tierra de 50/60 Hz debidos al ruido procedente de
los cables de alimentación de red.
3 3
Si se producen lazos de tierra, puede que sea preciso
romper la pantalla o insertar un condensador de 100 nF
entre la pantalla y el bastidor.
Para evitar que las corrientes de conexión a toma de tierra
de ambos grupos afecten a otros grupos, conecte las
entradas y salidas analógicas y digitales por separado a las
entradas comunes del convertidor de frecuencia (terminal
20, 55 y 39). Por ejemplo, conectar la entrada digital puede
perturbar la señal de entrada analógica.

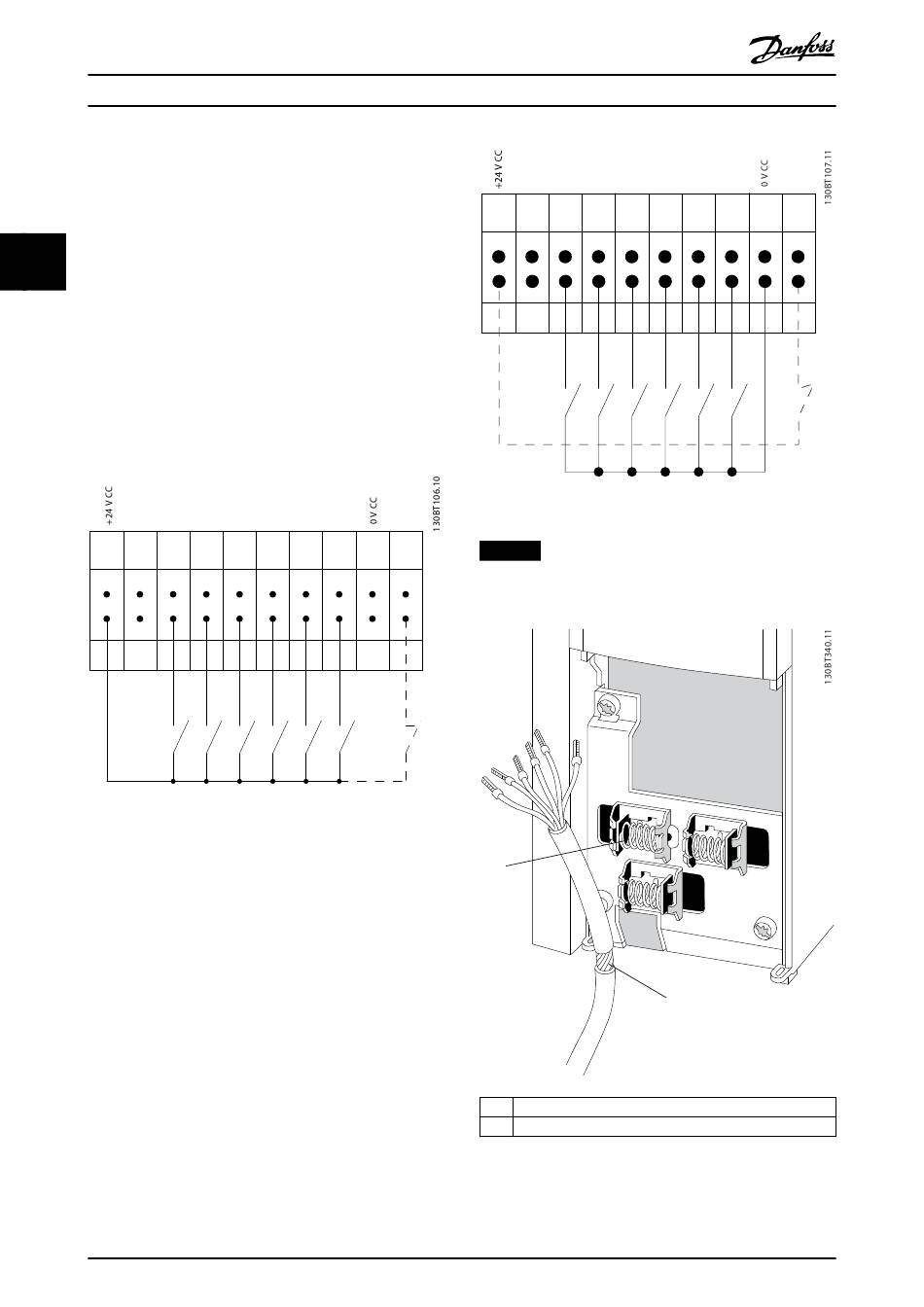

Polaridad de entrada de los terminales de control
12 13 18
Ilustración 3.52 PNP (fuente)
56
VLT
PNP (Fuente)
Cableado de la entrada digital
19 27 29 32 33
Danfoss A/S © 04/2016 Reservados todos los derechos.
®
AutomationDrive FC 302
12 13
Ilustración 3.53 NPN (disipador)
AVISO!
20 37
Los cables de control deben estar apantallados o
blindados.
1
1 Abrazaderas de apantallamiento
2 Apantallamiento eliminado
Ilustración 3.54 Conexión a tierra de cables de control apanta-
llados o blindados
NPN (Disipador)
Cableado de la entrada digital
18 19 27 29 32 33
2
20 37
MG34Q405
