Bombas de laboratorio N 820 A_.18

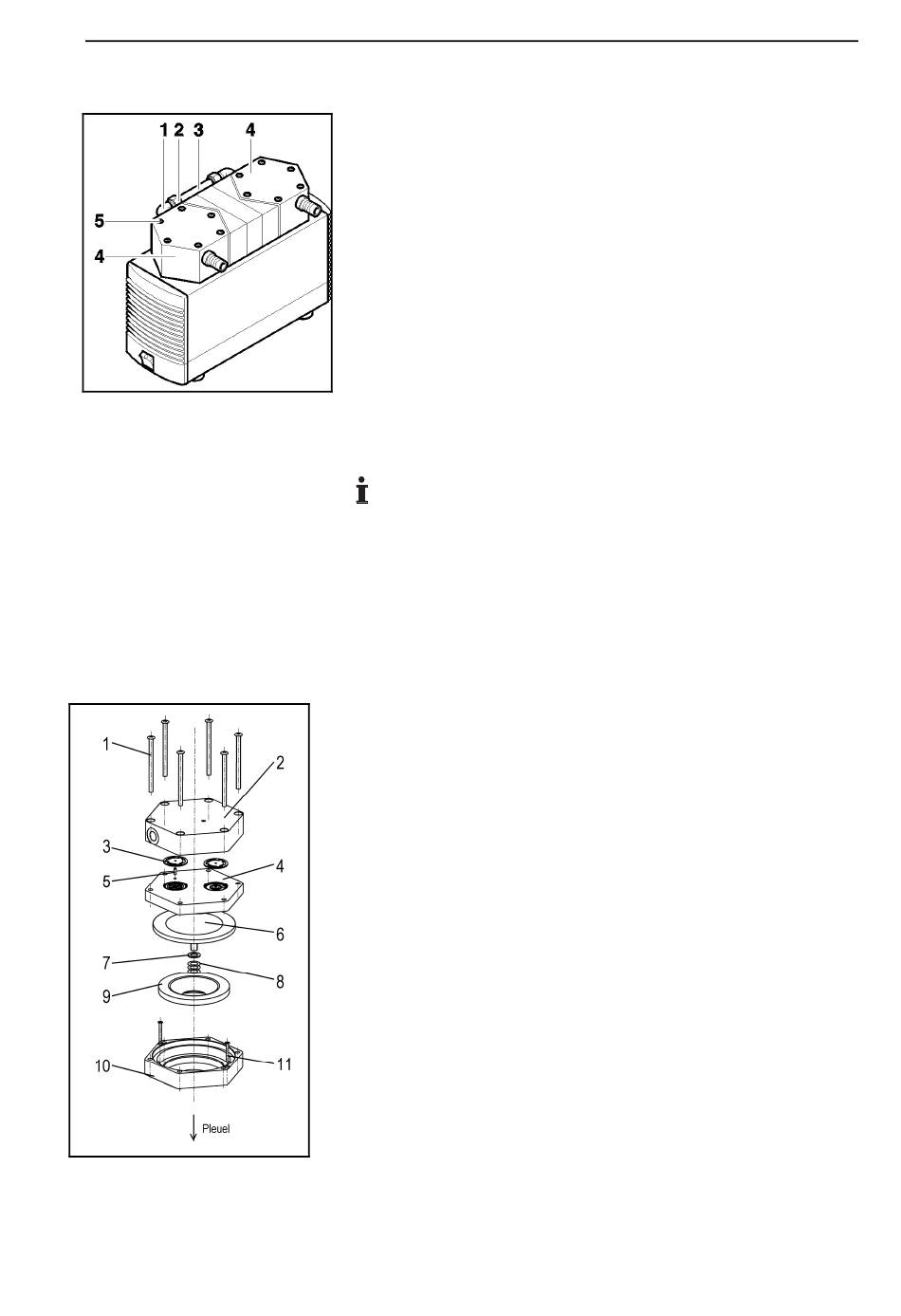

Fig. 4: Desmontar el cabezal
Fig. 5: Cabezal de bomba (vista
despiezada)
Traducción del manual de instrucciones original, español, KNF 121209-121375 10/13
Desmontar el cabezal
1. En bombas de dos cabezales: Aflojar manualmente las
tuercas de racor (2) en la conexión neumática del cabezal (3).
Girar el racor angular roscado (1) del cabezal de bomba (4)
en sentido contrario a las agujas del reloj hasta que el tubo
flexible de conexión se pueda extraer.
2. Marcar la tapa de cabezal (Fig. 5/2), la placa intermedia (Fig.
5/4) y el soporte de la membrana (Fig. 5/10) con una línea
continua de rotulador (en caso de bombas de dos cabezales,
en ambos cabezales). Así se impide que las piezas se
monten después incorrectamente.
3. Soltar los tornillos exteriores (5) del cabezal de bomba/de los
cabezales de bomba.
4. Extraer con cuidado el/los cabezal/es de bomba.
Cambiar la membrana
En bombas de dos cabezales, las membranas se cambian una
después de la otra, para asegurarse de que las arandelas de
ajuste se utilizan en la misma cantidad.
1. En bombas de dos cabezales: Empujar una de las membranas
hacia abajo hasta que la otra se encuentre en el punto
superior de inversión.
2. Desenroscar la membrana superior (Fig. 5/6) con cuidado
girándola manualmente en el sentido contrario a las agujas del
reloj.
3. Colocar la arandela de ajuste gruesa (7) y las arandelas de
ajuste finas (8) de la rosca de membrana antigua en el mismo
orden y cantidad en la nueva membrana.
4. Enroscar la nueva membrana a mano y apretarla
manualmente.
5. En bombas de dos cabezales: Repetir los pasos 1 a 4 para el
segundo cabezal.
Leyenda
1
Tornillo
2
Tapa de cabezal
3
Placa de válvula/junta
4
Placa intermedia
5
Clavija de ajuste
6
Membrana
7
Arandela de ajuste gruesa
8
Arandela de ajuste fina
9
Anillo amortiguador
10 Alojamiento
11 Tornillo
Mantenimiento
19
