PORTERO Y VIDEOPORTERO G2+ NEXA MODULAR - EDIFICIO
DESCRIPCIÓN DEL MÓDULO
Descripción módulo
Terminales de conexión:
_
+,
: Positivo, negativo (salida 12Vcc para electrocerradura de continua Golmar).
C1
:
Contacto "C" para electrocerradura
NA1
:
Contacto "N.A" para electrocerradura
AP+
: Entrada para pulsador exterior de apertura de puerta (Relé 1).
_
AP
: Entrada para pulsadores exteriores de apertura de puerta (Relé 1 y Relé 2).
AP+
: Entrada para pulsador exterior de apertura de puerta (Relé 2).
C2
: Contacto "C" para electrocerradura (Relé 2).
NA2
: Contacto "N.A" para electrocerradura (Relé 2).
NC2
: Contacto "N.C" para electrocerradura (Relé 2)
GND
: Entrada
CCTV
: Entrada para cámara analógica CCTV.
BUS
: Bus de comunicación (no polarizado).
BUS
: Bus de comunicación (no polarizado).
Nota:
Ver esquemas de instalación para su conexionado
DE SONIDO
de sonido
EL632 G2
GND
para
cámara analógica CCTV
EL632 G2
+ ES / EL642 G2+
+ ES / EL642 G2+
:

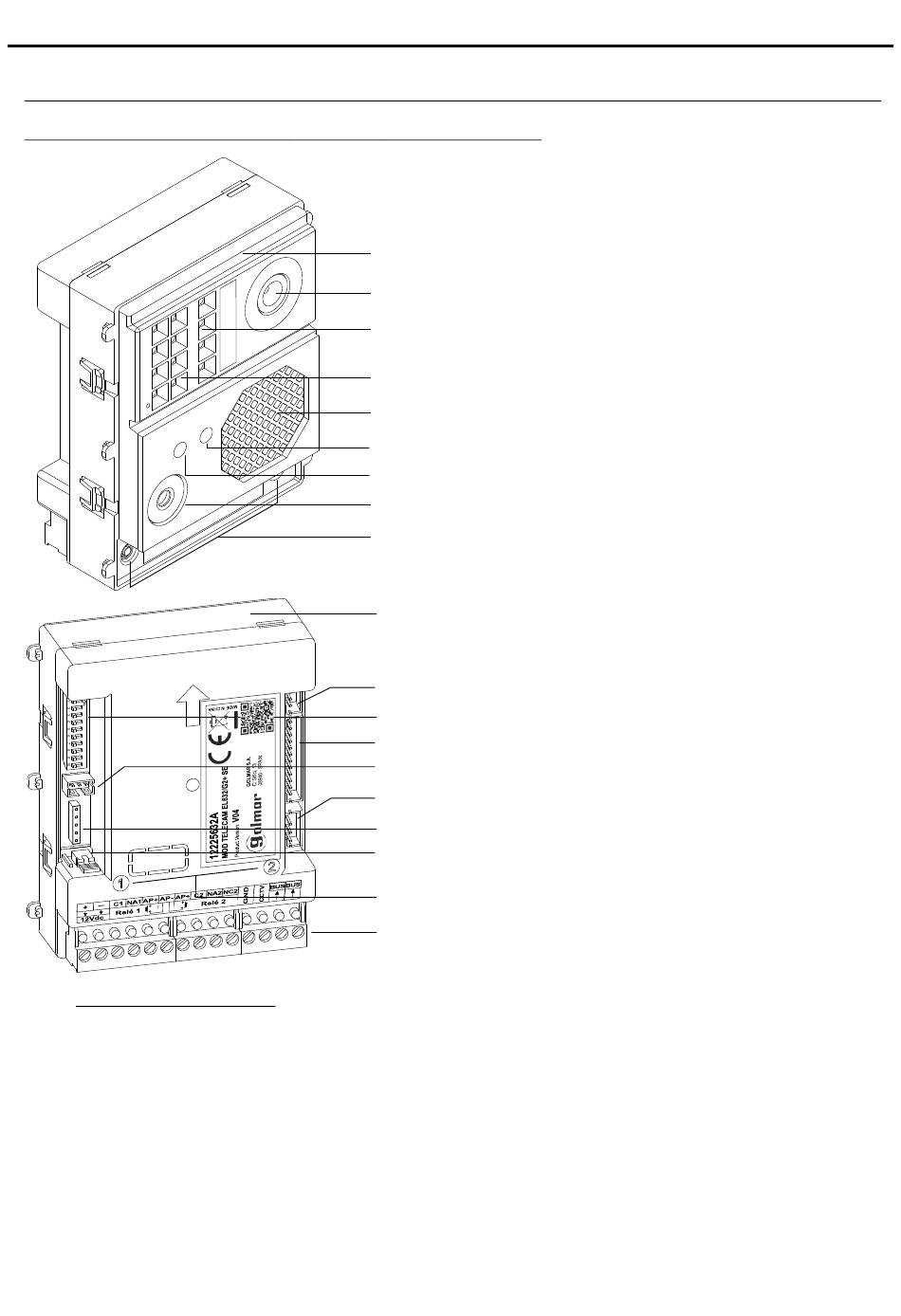

Lado frontal.
Telecámara color (solo módulo de sonido EL632/G2+ SE).
Leds (indicaciones visuales para personas discapacitadas).
Leds (activación con luz ambiental baja).
(Solo módulo de sonido EL632/G2+ SE).
Altavoz.
Potenciómetro ajuste volumen altavoz placa.
Potenciómetro ajuste volumen altavoz monitor.
Micrófono.
Pulsadores P1 y P2 del módulo telecámara (x2).
Lado posterior.
Conector a conversor digital CD-NEXA/ G2+.
Microinterruptor de configuración.
Conector de módulo de pulsadores EL610D.
Conector módulo EL3002H.
Conector para pulsadores exteriores de llamada P1 y P2.
No utilizar (uso interno).
Puente ajuste volumen del modo tonos y mensajes
vocales (mínimo, máximo y sin volumen) de la placa.
Número del pulsador "P1" y "P2" del módulo de sonido.
Regleta de conexión (Bus
(Relé )
1 .
(Relé )
1 .
.
(páginas
G2
+).
34
a
52
)
.
5
