9.6.1 Limpieza de los elementos filtrantes

Limpie el elemento filtrante trimestralmente. Un
elemento de filtro obstruido puede provocar
sobrecalentamiento o el fallo de la bomba.
• Si el filtro está muy obstruido, lavarlo con un detergente
neutro. Enjuagar con agua y secar a la sombra.
• Volver a montar el elemento de filtro de nuevo en su lugar y
presione la tapa del filtro.
• Fijar la tapa del filtro mediante el tornillo de cabeza plana.
9.6.2 Sustitución del elemento filtrante
• Sustituya el elemento filtrante siguiendo el procedimiento
de 1. Limpieza de los elementos filtrantes.

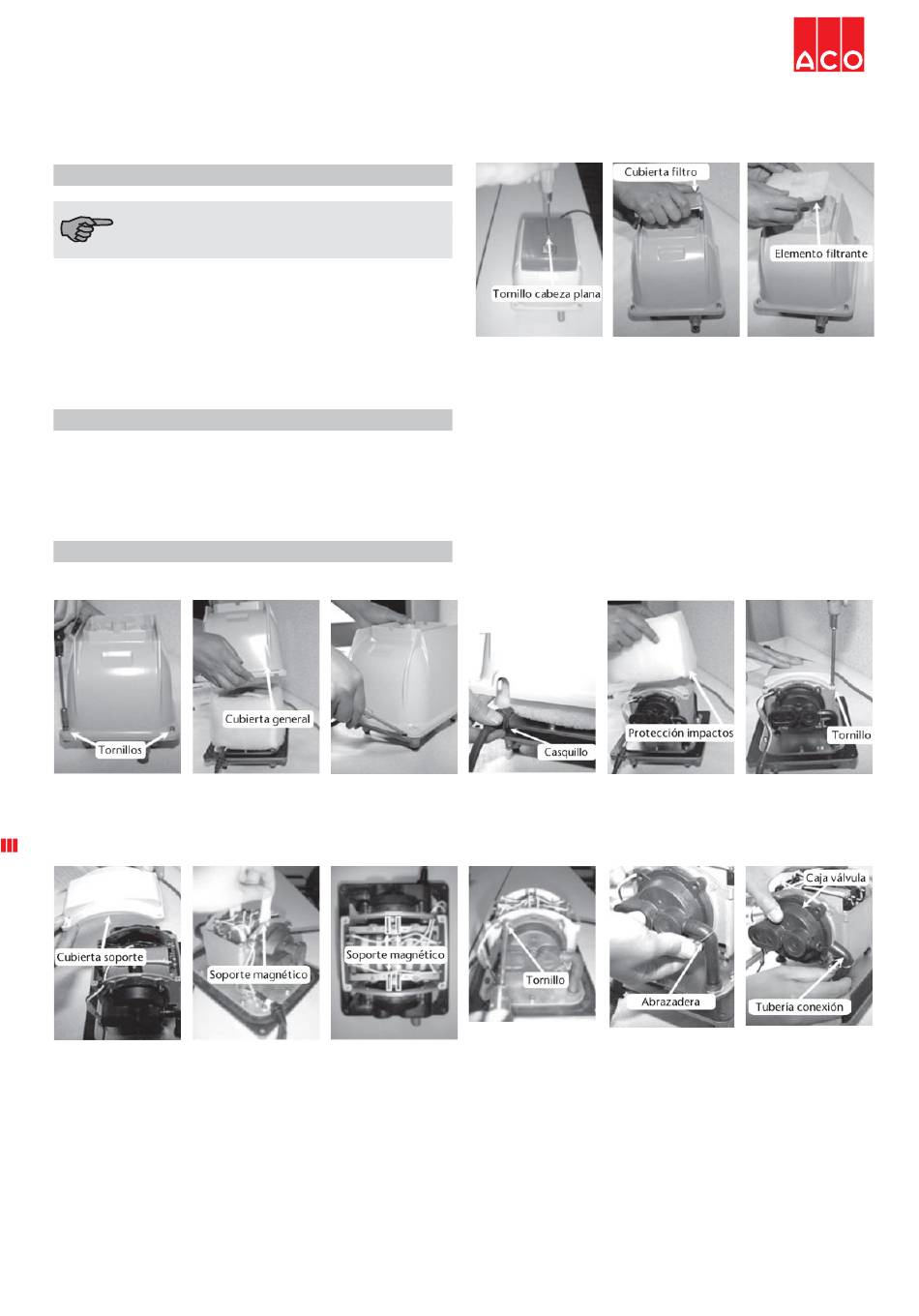

9.6.3 Caja de válvula, sustitución de diafragma
1. Aflojar los cuatro tor-
nillos de las esqui-
nas.
22
7. Retirar la cubierta
del soporte
2. Quitar la cubierta 3. Si es difícil de sacar,
general use un destornillador
8. Insertar la plantilla del soporte magnético en
las cuatro esquinas entre el imán y el núcleo.
1. Sacar el tornillo de 2. Sacar la cubierta del
cabeza plana filtro
4. Extraer el casquillo 5. Quitar la protección
contra impactos.
10. Deslizar la abraza-
9. Aflojar los tornillos
dera de la mangue-
ra.
3. Quitar el elemento
filtrante y sacudir el
polvo con la mano.
6. Aflojar los tornillos
11. Tirar de la tubería
de conexión y qui-
tar la caja de vál-
vulas de un solo
lado.
