Página 8
Puesta en marcha
Tras conectar la alimentación de tensión se inicializa el PipeAlarm2 realizando una autocompro-
bación de funcionamiento.
Todos los LEDs se iluminan; a continuación, se apagan los LEDS de los gráficos de barras de
arriba a abajo.
El PipeAlarm2 comienza a funcionar automáticamente realizando mediciones de forma continua-
da. Los primeros resultados de medición se muestran después de aproximadamente 30 segun-
dos.
En el caso de que sea posible operar el PipeAlarm2 con los ajustes de fábrica, a este punto, la
puesta en marcha se considera como finalizada.
Ajustes de fábrica de PipeAlarm2
• Valor límite de resistencia de aislamiento (Iso): Emisión de alarma si no se alcanza 1 MΩ
• Valor límite de resistencia de bucle (Loop): Emisión de alarma si se sobrepasan 9 MΩ o bien
emisión de alarma si se sobrepasan 4,5 kΩ (PipeAlarm2 short)
• Media de valores medidos: ninguna
• Relé de alarma: cerrado, el relé se activa en caso de alarma
• Retardo de disparo del relé de alarma: ninguno
Funcionamiento de PipeAlarm2
Das El dispositivo de medición PipeAlarm2 opera de forma autónoma y es necesario controlarlo
solo en caso de alarma.
Mide de forma continuada y sucesiva la resistencia de conexión de tubos, primero la resistencia
de aislamiento, luego de bucle del canal de medición 1 y, a continuación, lo mismo para el canal
de medición 2. Un ciclo de medición completo finaliza en menos de 1 minuto.

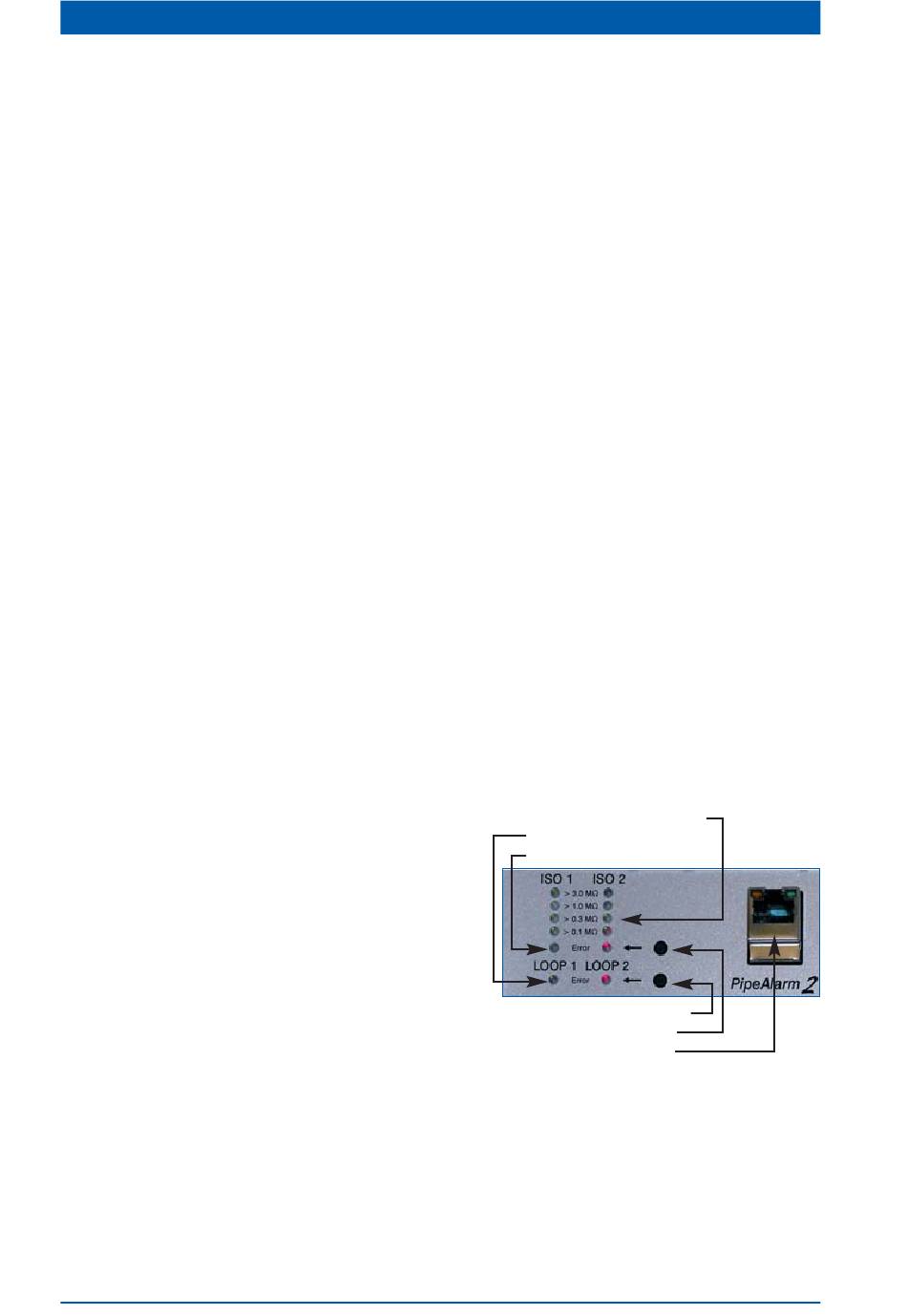

Explicación de los LEDs
1. Los LEDs «ISO 1" e «ISO 2" indican el
rango en el que se encuentran los valores
actuales medidos:
> 0,1 | > 0,3 | >1 | > 3 MΩ.
2. Los LEDS de error «ISO 1» e «ISO 2» cambian
de
verde
a
rojo
si no se alcanza el valor límite
definido.
Parpadean alternativamente si la conexión del
tubo se ha interrumpido.
El relé de alarma «ISO» cambia su estado de
conmutación para activar el sistema de alarma remota.
3. Los LEDS de error «LOOP 1» y «LOOP 2» cambian de
bucle de medición y, por lo tanto, se sobrepasa el valor límite definido.
El relé de alarma «LOOP» cambia su estado de conmutación para activar el sistema de alar-
ma remota.
Barras LED Iso (aislamiento)
LEDs «Error» Loop (bucle)
LEDs «Error» Iso (aislamiento)
Confirmación Loop
Confirmación Iso
Interfaz Ethernet
verde
a
rojo
si se interrumpe el
