OPCIONES DE INTERFAz DE MECANISMOS NOVA

Interfaz con alimentación por con-
trol
El restaurador NOVA Tipo A con interfaz para alimentación por
control es compatible con los controles basados en micropro-
cesador Cooper Power Systems Forma 4C, Forma 5 y Forma
6 equipados con el convertidor de CC a CC requerido, circuito
de interfaz y un cable de 19 clavijas totalmente blindado. No es
compatible con los controles Tipo F3A ni FXB. La interfaz con
alimentación por control incluye un conector de 19 clavijas en
el restaurador y calentadores internos (para regular la humedad)
que reciben alimentación de la fuente de alimentación del control
(CA o CC).
Los restauradores NOVA con alimentación por control fabricados
después de septiembre de 2004 necesitan una interfaz de voltaje
de disparo/cierre (VTC) y un control de voltaje listo disparo o
cierre. Este requisito de VTC se aplica a los restauradores NOVA
trifásicos con alimentación por control con números de serie
100 000 y posteriores o que tienen un prefijo con los caracteres
CP57; consulte la Tabla 6. Los restauradores NOVA con alimen-
tación por control con números de serie inferiores a 100 000 no
necesitan un control listo para disparo/cierre (VTC). Consulte la
placa de identificación del restaurador para ver el número de
serie.
TABLA 6
Números de serie iniciales para los restauradores NOVA
con alimentación por control con VTC
Restaurador NOVA con
alimentación por control
NOVA 15
NOVA 27
NOVA 38
6
N° de serie
100 000 ó CP57#######
100 000 ó CP57#######
100 000 ó CP57#######
La tarjeta de convertidor de CC a CC convierte el voltaje de ali-
mentación de la batería de 24 VCC del control a 53 VCC para
cargar los capacitores de disparo y cierre en el mecanismo del
NOVA. La tarjeta de convertidor de CC a CC también contiene
los circuitos de monitoreo y acondicionamiento de voltaje, los
cuales protegen la batería contra falla y permiten las operaciones
de disparo y cierre sin alimentación de CA. Si se interrumpe la
alimentación de CA del control electrónico, la batería suministra
la energía necesaria para las operaciones de disparo y cierre. Se
puede obtener una secuencia completa de cuatro disparos con
intervalos de recierre mínimos según la configuración de cada
control con la alimentación de CA interrumpida. El restaurador
y el sistema de control pueden ejecutar más de mil operaciones
con la alimentación de la batería solamente.
C
L
O
S
E
D
Control
Electronic
electrónico
Control
Cable de control de
19-Pin
19 clavijas
Control Cable

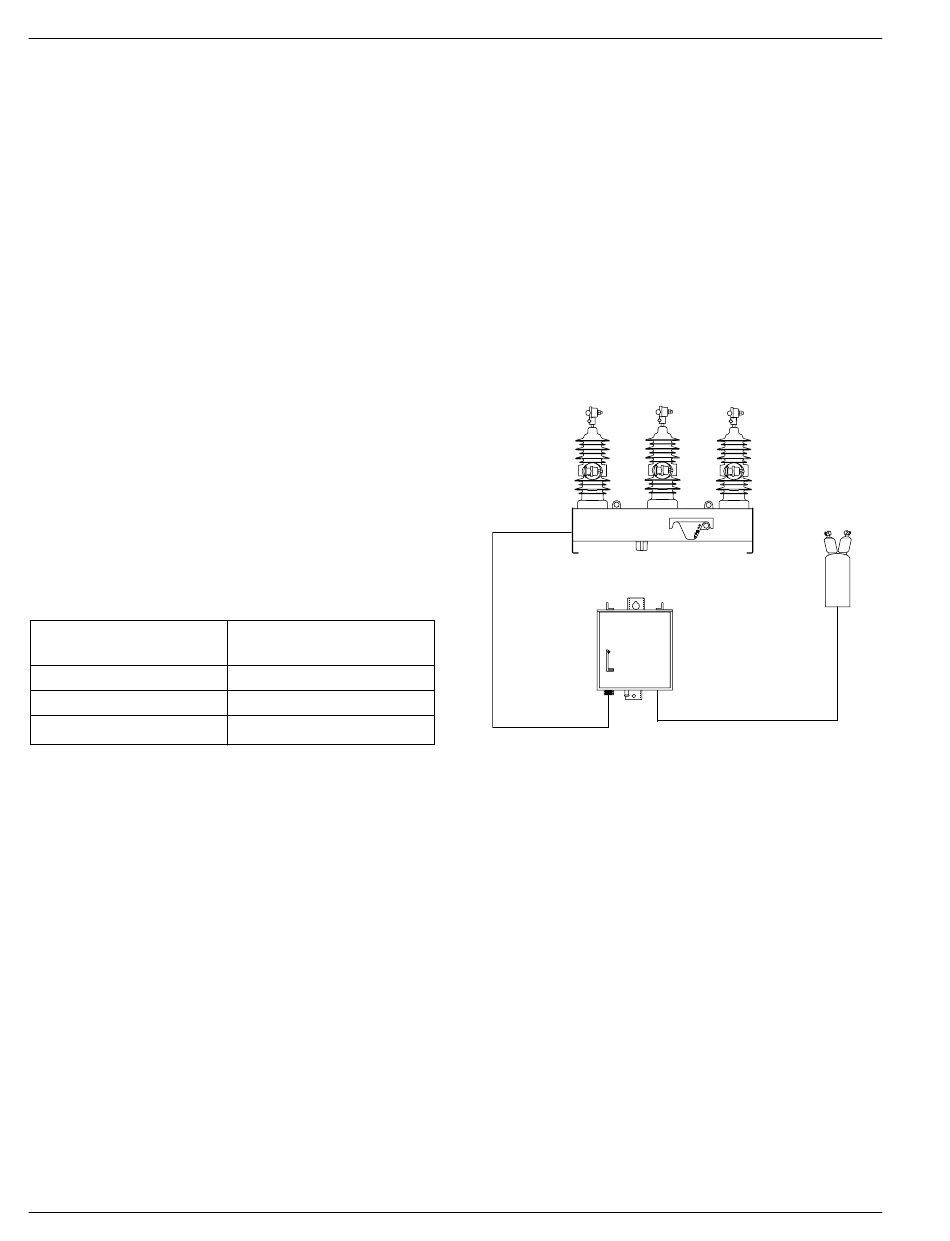

Figura 3.
Configuración de restaurador NOVA alimentado por control
y con alimentación a través de un transformador de poten-
cial.
Transformador
Potential
de potencia
Transformer
(120/240 VCA)
(120/240 VAC)
O
P
E
N
Cable de alimentación 120/240 VAC
de 120/240 VCA
Power Cable
