en sentido contrario a las agujas del reloj. En ausencia de conexión, la bomba
adopta por omisión la rotación en el sentido de las agujas del reloj.
20.8 Entrada de la conmutación
automático / manual

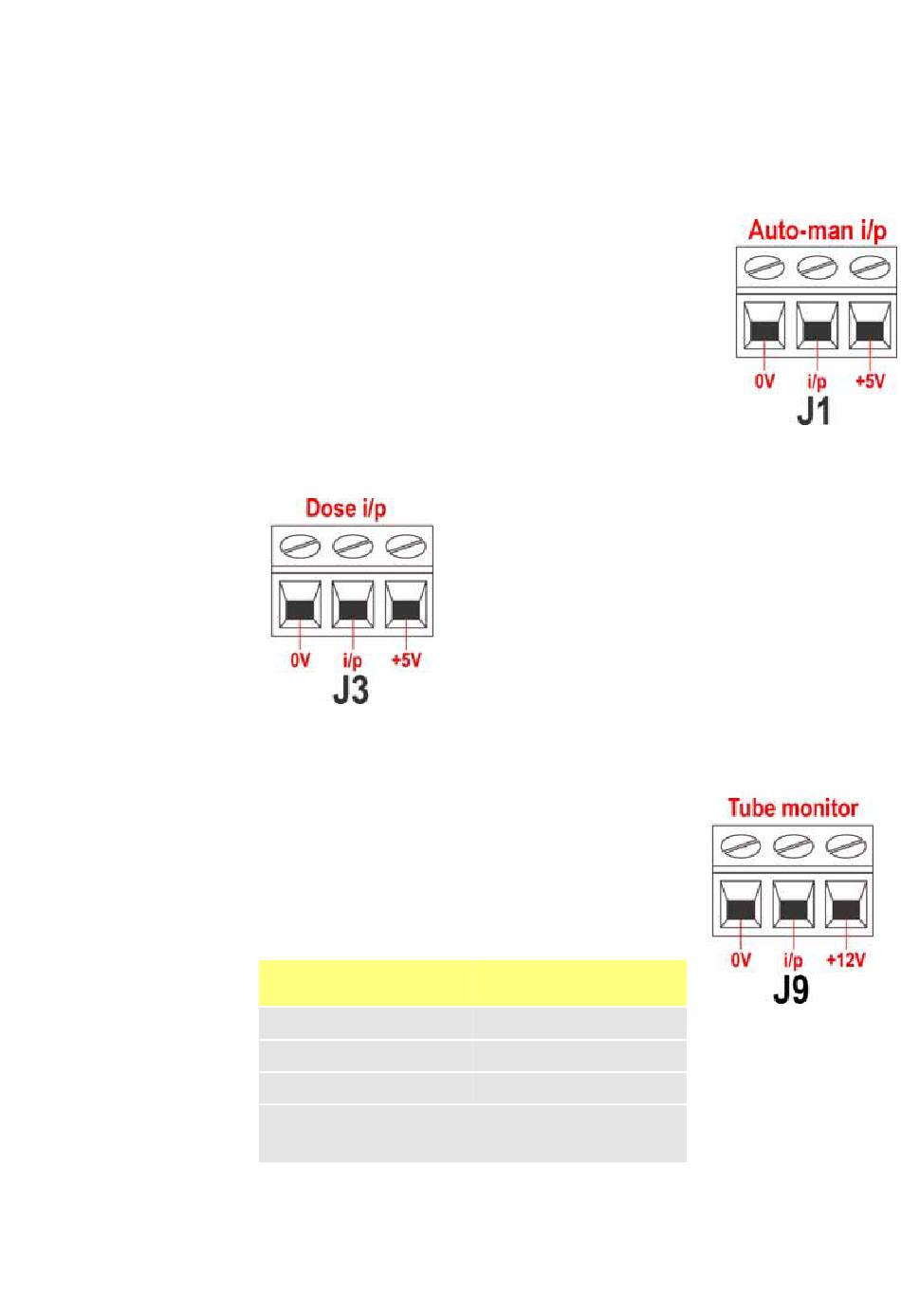

Conecte un interruptor remoto entre el terminal de +5 V y
el terminal i/p del conector i/p de Automático-manual (J1).
Interruptor cerrado para control automático; abierto para
control manual. Como alternativa, se puede aplicar una
entrada lógica al terminal i/p, del conector i/p de
Automático-manual y conectar a tierra el terminal de 0 V.
Entrada alta para control automático y entrada baja para
control manual.
20.9 Entrada MemoDose
20.10 Entrada de detección de fugas
Conecte un dispositivo remoto de detección de fugas
entre el terminal de +12 V y el terminal i/p en el conec -
tor del Monitor de mangueras (J9). El circuito cerrado
indica una fuga. Como alternativa, se puede aplicar una
entrada lógica al terminal i/p, y conectar a tierra el ter -
minal de 0 V. Una entrada alta indica la existencia de un
goteo. Conecte el cable del detector de goteo del monitor
de mangueras Watson-Marlow de la siguiente manera:
Color de los cables del
monitor de mangueras
Azul
Amarillo
Rojo
Conecte el extremo del blindaje en el módulo 620N
con un casquillo EMC de 360° si es necesario. Véase
20.2 Cableado.
Nota: Use sólo monitores de mangueras Watson-Marlow de la serie 620.
Conecte un interruptor de contacto momentáneo como un
interruptor de pedal o un interruptor de mano entre el ter -
minal de 5 V y el terminal i/p del conector i/p de Dosis
(J3). Cierre el interruptor para iniciar una dosis. Esta
entrada cuenta con protección antirrebote por software y
funciona de forma similar a las demás entradas remotas,
tales como las provistas de lógica de 5 V a 24 V anterior -
mente mostradas, usando el terminal i/p y el terminal de
0 V. Nota: Esta entrada cuenta con protección antirrebote
por software, por lo que la señal puede ser momentánea
o mantenida durante la dosis. Si es mantenida, la señal
debe desconectarse antes de la siguiente dosis.
Módulo 620N
Terminal J9 0 V
Terminal i/p J9
Terminal J9 +12 V
58 58
