Las conexiones de unidades externas deben ser compatibles con M12A-08PFFP-SF8002 y
M12A-08PMMP-SF8002.
Tipos de conectores de acoplamiento blindados externos de categoría IP compatibles:
Amphenol, MSAS-08BFFB-SL7001, MSAS-08BMMB-SL7001.
Categoría IP sin blindaje: Amphenol 12-08BMMA-SL8001, 12-08BFFA-SL8001.
Se recomiendan conexiones con blindaje para reducir las emisiones EMC.
La sección del cable debe ser circular para garantizar la correcta estanqueidad.
Nunca aplique alimentación eléctrica de la red a los terminales M12.
Aplique las señales correctas a los terminales. Limite las señales a los
valores máximos especificados. No aplique voltaje a otros terminales.
Podrían producirse daños permanentes no cubiertos por la garantía.
El voltaje nominal máximo de los contactos de los relés de esta bomba
es de 30 V CC; carga máxima 30 W.
Nota: También adecuado para baja alimentación, es decir, 1 mA a 5 V
CC mínimo.
Con la versión IP66 (NEMA 12/13) se debe utilizar el cable y los
casquillos recomendados, de lo contrario podrá resultar afectada la
protección contra la contaminación.
Asegúrese de que los conectores M12 de la unidad Quantum estén
siempre acoplados en todo momento a conectores de acoplamiento con
clasificación de la protección IP66 (NEMA 12/13) como mínimo. De lo
contrario, podría quedar comprometida la protección IP66 (NEMA
12/13).
Asegúrese de que las conexiones M12 que no estén en uso estén
bloqueadas. De lo contrario, podría quedar comprometida la protección
IP66 (NEMA 12/13).
22.3

Cableado de entradas y salidas

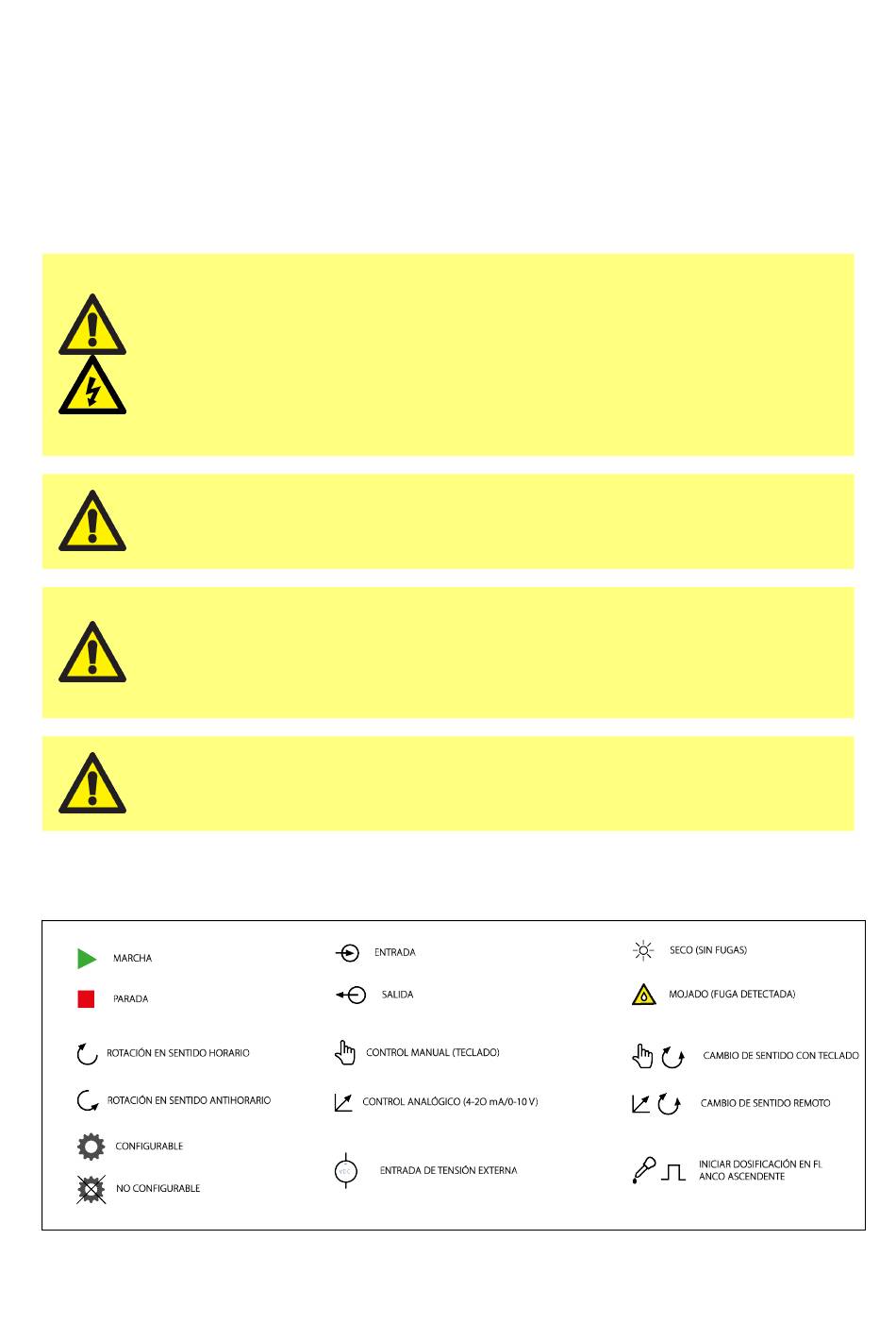

Clave de los símbolos
79 m-Quantum 600-es-01
