NEDERLANDS
3
Opmerking:
voor het transport kan de beugel
worden ingeschoven. In de transport-
stand moet de veersplint door de boring
(47) worden gestoken.
7.2

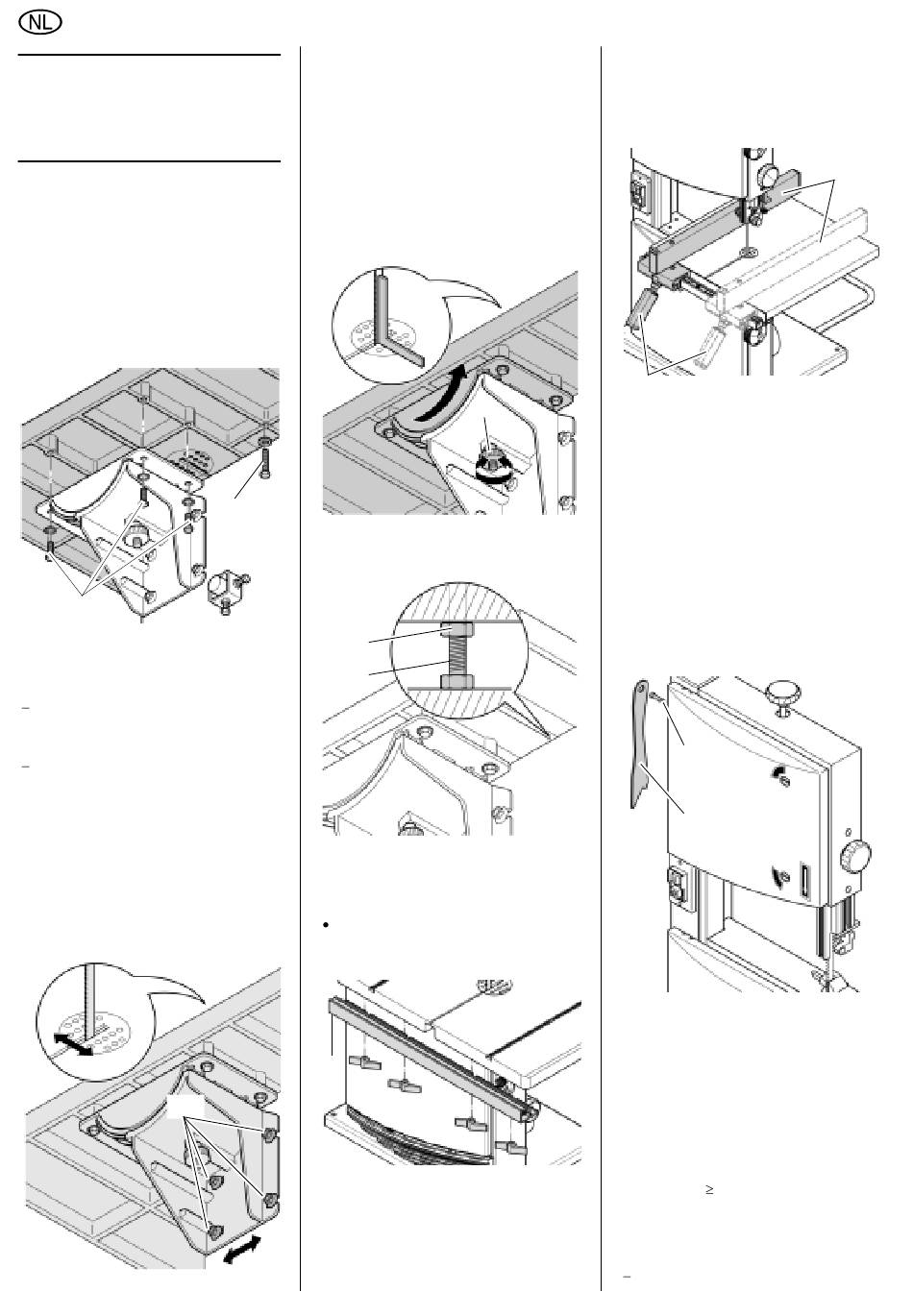

Tafelblad monteren

1. Draai de eindaanslagschroef (49)
onderaan in het tafelblad.
2. Plaats het tafelblad over het zaaglint
en laat het zakken tot op de tafel-
bladhouder.
3. Bevestig het tafelblad met vier
schroeven (50) en borgschijfjes op
de tafelbladhouder.
50
7.3

Tafelblad uitlijnen

Het tafelblad moet in twee vlakken uitge-
lijnd worden.
zijwaarts, zodat het zaaglint precies
in het midden van het tafelinlegpro-
fiel loopt;
loodrecht op het zaaglint.
Tafelblad zijwaarts uitlijnen
1. Draai de vier bevestigingsschroeven
(51) van de tafelbladhouder los.
2. Richt het tafelblad zo dat het zaag-
lint in het midden van het tafelinleg-
profiel bevindt.
3. Draai de vier bevestigingsschroeven
(51) weer vast.
51
8
Tafelblad loodrecht uitlijnen
1. Breng de bovenste lintgeleider hele-
maal naar boven (zie „Bediening").
2. Controleer de spanning van het
zaaglint (zie „Ingebruikneming").
3. Draai de blokkeerschroef (52) los.
4. Maak gebruik van een winkelhaak
om het zaagblad loodrecht ten
opzichte van het zaaglint uit te lij-
nen, en draai de blokkeerschroef
(52) weer vast.
49
5. Draai de contramoer (53) los en stel
de eindaanslagschroef (54) in tot
deze de zaagbank net raakt.
53
54
6. Draai de contramoer vast.
7.4 Aanslaggeleider monte-
ren
Bevestig het aanslaggeleidingspro-
fiel (55) met vier vleugelschroeven
en veerringen aan het tafelblad.
55
7.5
De parallelle aanslag kan zowel links als
rechts van het zaaglint gemonteerd wor-
den.
57
52
1. Parallelaanslag (56) aan het aan-
slaggeleidingsprofiel inhangen.
2. Maak de grendel (57) van de paral-
lelle aanslag vast.
7.6
1. Een cilinderbout (58) zoals afge-
beeld in de schroefdraad boven op
de geleidingspijp schroeven en met
zeskantmoeren vastschroeven.
2. Hang het duwhout (59) aan de cilin-
derschroef als het niet gebruikt
wordt.
7.7
A
soorten (bijv. eik, beuk en es) kan bij
het inademen kankerverwekkend zijn:
werk in gesloten ruimten uitsluitend
met
(luchtsnelheid aan de afzuigstomp
van de zaag
A
zuiginstallatie is alleen toegestaan:
in openlucht;
Parallelle aanslag monte-
ren
56
Houder voor het duwhout
monteren
58
59
Zaagselafzuigsysteem
aansluiten
Gevaar!
Het zaagstof van enkele hout-
een zaagselafzuiginstallatie
20 m/s).
Opgelet!
Het werken zonder zaagselaf-
