Inicio del GX Configurator-SC

Inicio del GX Configurator-SC
21.1
El GX Configurator-SC se inicia desde el software de programación GX Developer o GX IEC
Developer.
b Inicie primero el software de programación y abra entonces el proyecto en el que se
emplea el módulo de interfaz.
b En el GX Developer haga clic en la barra de herramientas en Tools , y seguidamente en
Intelligent function → Start .
b En el GX IEC Developer haga clic en la barra de tareas en Extras , y seguidamente en
Intelligent function Tools → Start .
Entonces se abre un cuadro de diálogo en el que están listados todos los nódulos especiales
del proyecto cuyos parámetros pueden ajustarse. Si se indica la dirección E/S de inicio de un
módulo, pero aparece "*" en lugar de la denominación del módulo, ello significa que el software
de configuración necesario no está instalado o no puede ser iniciado por el software de progra-
mación.
Los botones de este cuadro diálogo tienen el siguiente significado:
Auto refresh
Haga clic con este botón después de haber seleccionado el módulo especial para abrir un cua-
dro de diálogo en el que usted puede realizar ajustes relativos ala transmisión automática de
informaciones del módulo de interfaz a la CPU del PLC.
Gracias a la transmisión automática se reduce el trabajo de programación y en el PLC están dis-
ponibles los avisos de estado y de error del módulo de interfaz.
Delete
Borra los ajustes básicos y los ajustes para la actualización automática del módulo seleccio-
nado.
21 - 2

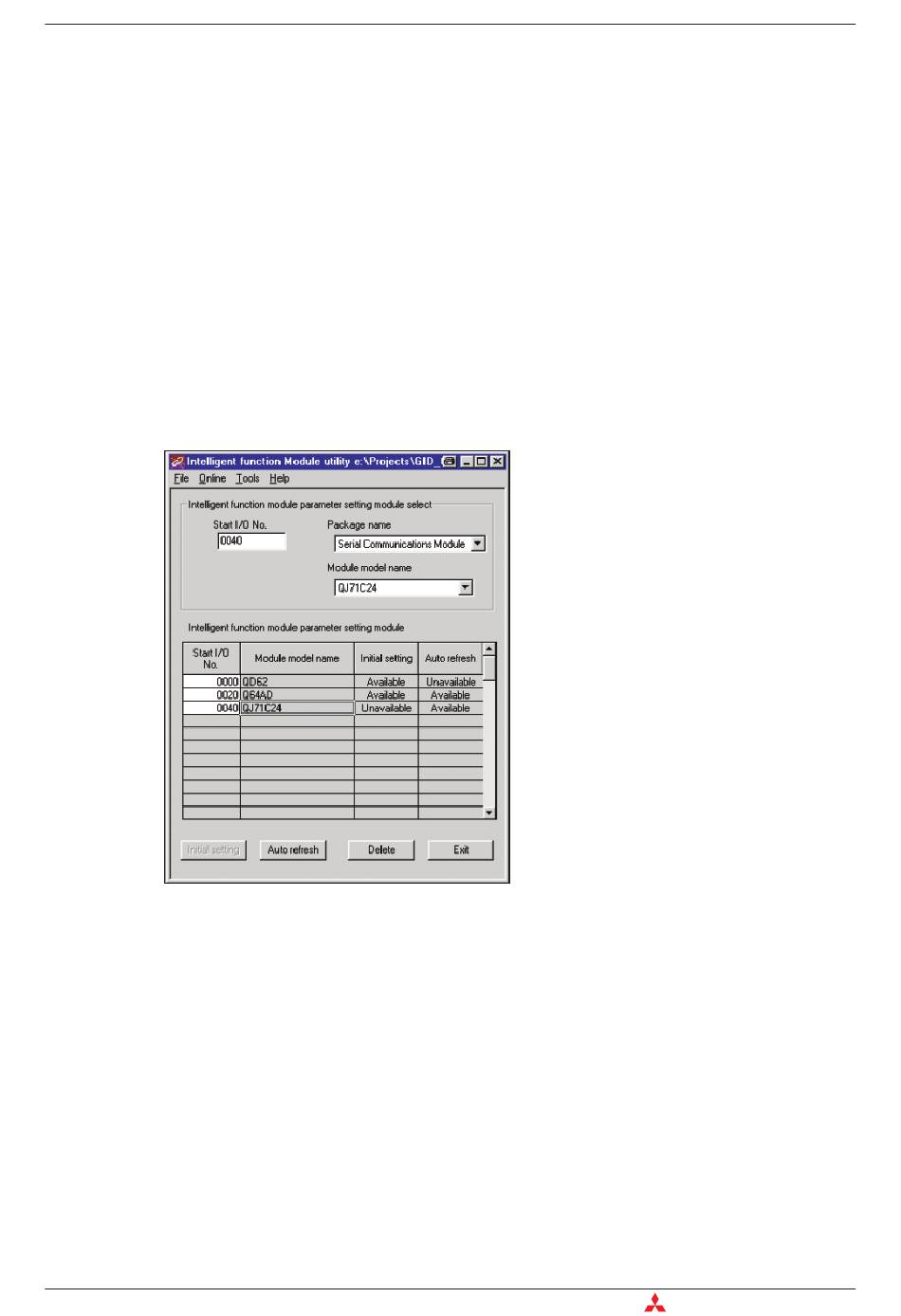

Fig. 21-2:
Elija el módulo especial haciendo clic en la
tabla o entrando los datos arriba en los
campos correspondientes.
