ALIMENTACIÓN
El cable de alimentación debe ser conectado directamente a la batería o a la caja de fusibles con
alimentación permanente (no breaker – fusible 3A).
Si la configuración de su vehículo no lo permite, puede conectar su alimentación con una extensión
como indicado abajo (no incluido en el kit pero disponible en E-shop APR 4033) :

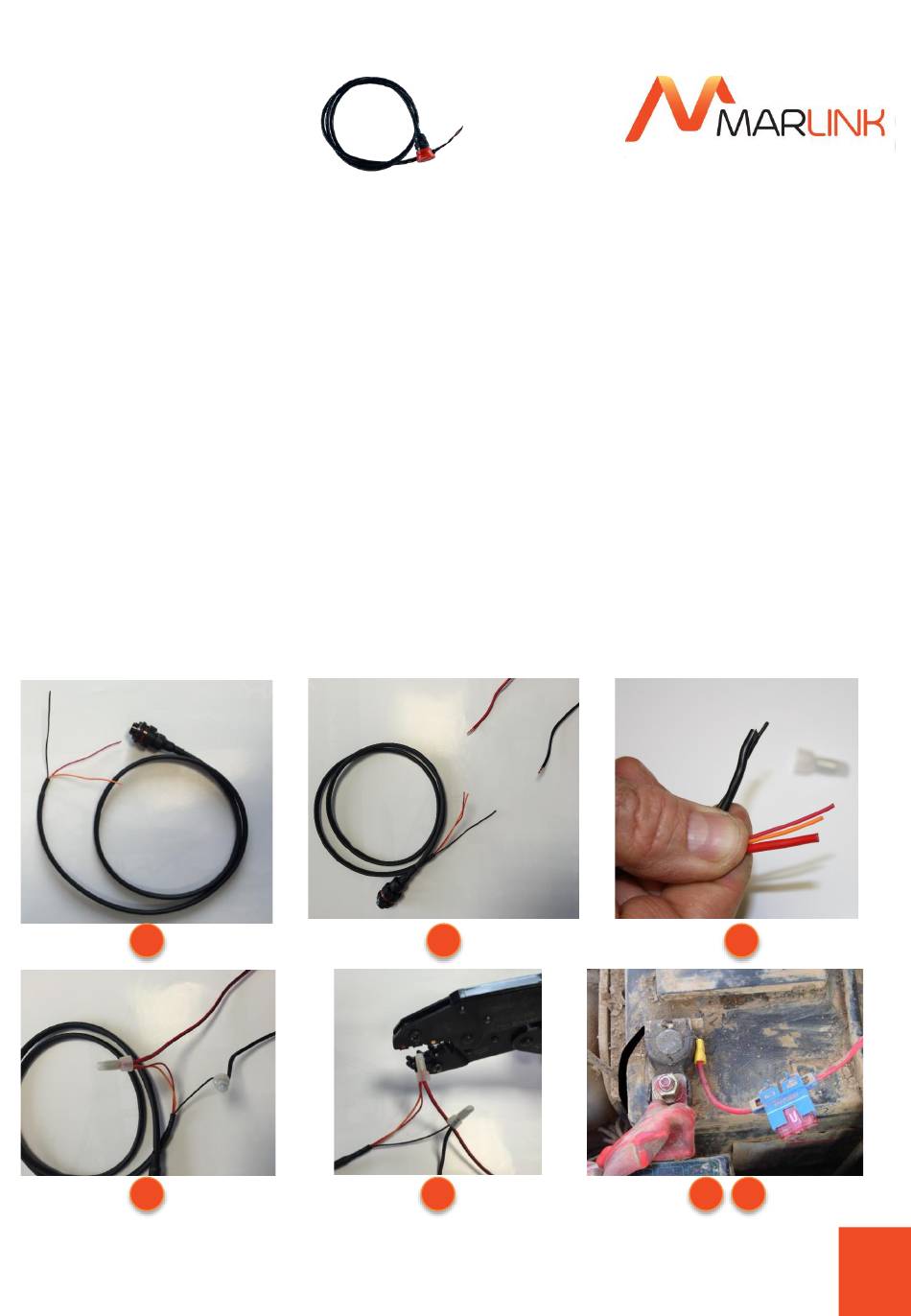

1) Preparar el cable de alimentación V3, separar el cable negro de los otros
2) Conectar el cable de extensión (directo batería) al cable del Iritrack V3 utilizando los terminales
(aprovisionada con el cable)
-
rojo
y
naranja
con el
- negro con el cable negro
3) Utilizar una pinza para engastar terminales
4) Conectar el cable de extensión a la batería del vehículo, le cable rojo al +12V/+24V (terminal rojo)
y el cable negro al terminal negativo de la batería.
5) Conectar el fusible
1
2
114/126, avenue d'Alfortville – 94600 CHOISY LE ROI – France
S.A.S. au capital de 236 400€ - Code TVA FR 26 334 306 172 – Code APE 6130 Z - SIREN 334 306 172 00084 –
RC 334 306 172 www.marlink.com - services.events@marlink.com
rojo
Tél : +33 (0)1 48 84 34 00 - Fax : +33 (0)1 48 52 53 54
2
3
2
4
5
2
