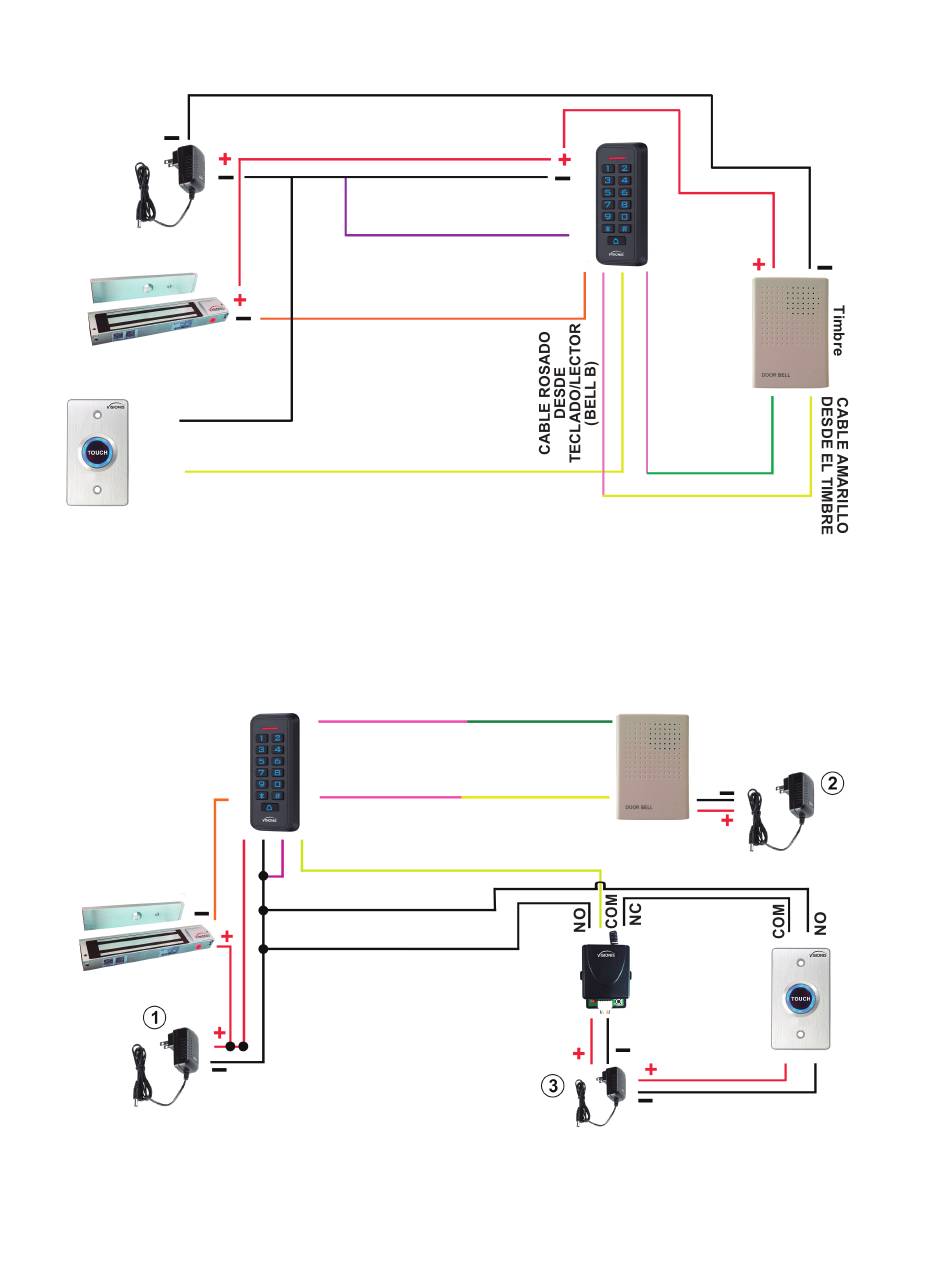

9.4 Conexión con Accesorios: Timbre y Botón de Salida
Fuente
Poder
Cerradura
Electromagnética
Botón de Salida
COM
NO
9.5 Conexión con Accesorios: Timbre, Botón de Salida y Receptor
Inalámbrico
Teclado/Lector
CABLE NARANJA
DESDE TECLADO/
LECTOR
Cerradura
Electromagnética
Fuente
Poder
(COM)
CABLE MORADO
DESDE TECLADO/LECTOR
(NC)
CABLE NARANJA
DESDE TECLADO/LECTOR
(ABIERTO)
CABLE AMARILLO
DESDE TECLADO/LECTOR
CABLE ROSADO DESDE
TECLADO/LECTOR
(BELL B)
CABLE ROSADO DESDE
TECLADO/LECTOR
(BELL A)
CABLE AMARILLO DESDE TECLADO/LECTOR
CABLE MORADO DESDE
TECLADO/LECTOR
Teclado/Lector
CABLE VERDE
DESDE TIMBRE
CABLE AMARILLO
Timbre
Receptor
Fuente
Poder
9
CABLE
ROSADO
(BELL B)
DESDE
TECLADO/
LECTOR
Fuente
Poder
Botón de
Salida
