Montaje y desmontaje de la unidad

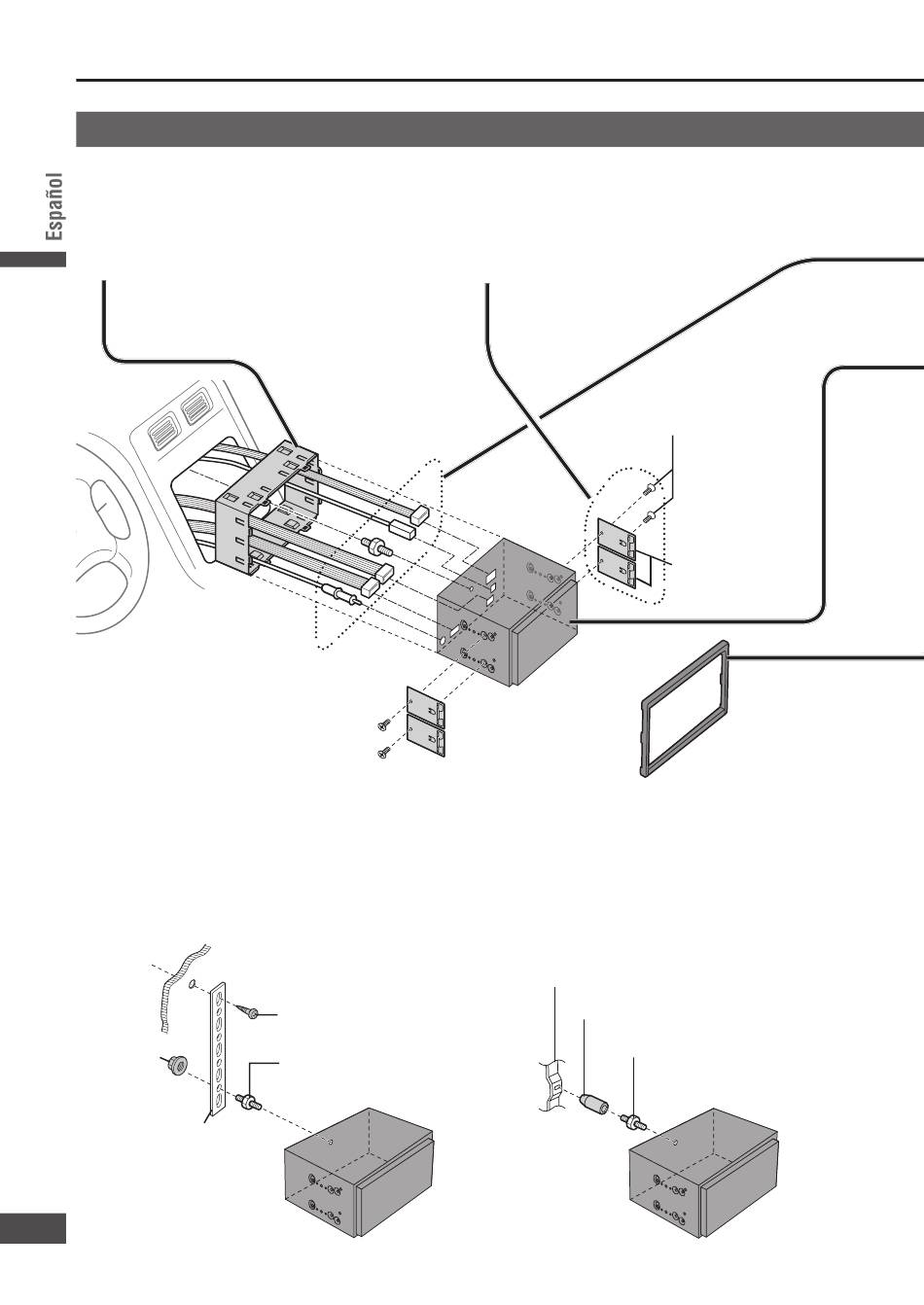

Procedimientos de montaje (A)
IMPORTANTE
Si se instala esta unidad en un tablero de instrumentos, asegúrese de que haya sufi ciente fl ujo de aire alrededor de la
unidad para evitar daños producidos por sobrecalentamiento. No bloquee ningún orifi cio de ventilación de la unidad.
 Inserte el marco de montaje 
en el tablero de instrumentos
y doble las lengüetas de
montaje hacia afuera con un
destornillador.
Nota:

El modelo del automóvil, las condiciones de instalación y la combinación de
unidades que se utilice pueden suponer algunas restricciones para abrir y cerrar el
monitor, así como para el ángulo y la posición en que se puede ajustar el monitor.
 Método para fi jar la parte posterior de la unidad
(a) Con la regleta de soporte posterior  .
3 mm
 Tuerca
hexagonal
(5 mm)
 Regleta de soporte posterior
6
34
Pared divisoria del automóvil
 Tornillo cortante
(5 mm  16 mm)
 Perno de montaje
(5 mm)
(Si se utiliza un marco de montaje  )
 Fije el resorte de montaje  en
la unidad.
(b) Con el tope de goma (opcional)
Soporte de fi jación posterior
(Del automóvil)
Pasahilos de goma (opcional)
 Tornillo de cabeza plana
(5 mm  6 mm)
 Resorte de
montaje
 Perno de montaje
(5 mm)
