Cada módulo de memoria y CPU tiene cuatro ranuras de módulos DIMM divididas
en grupos de dos. El sistema lee o escribe de manera simultánea en los dos módulos

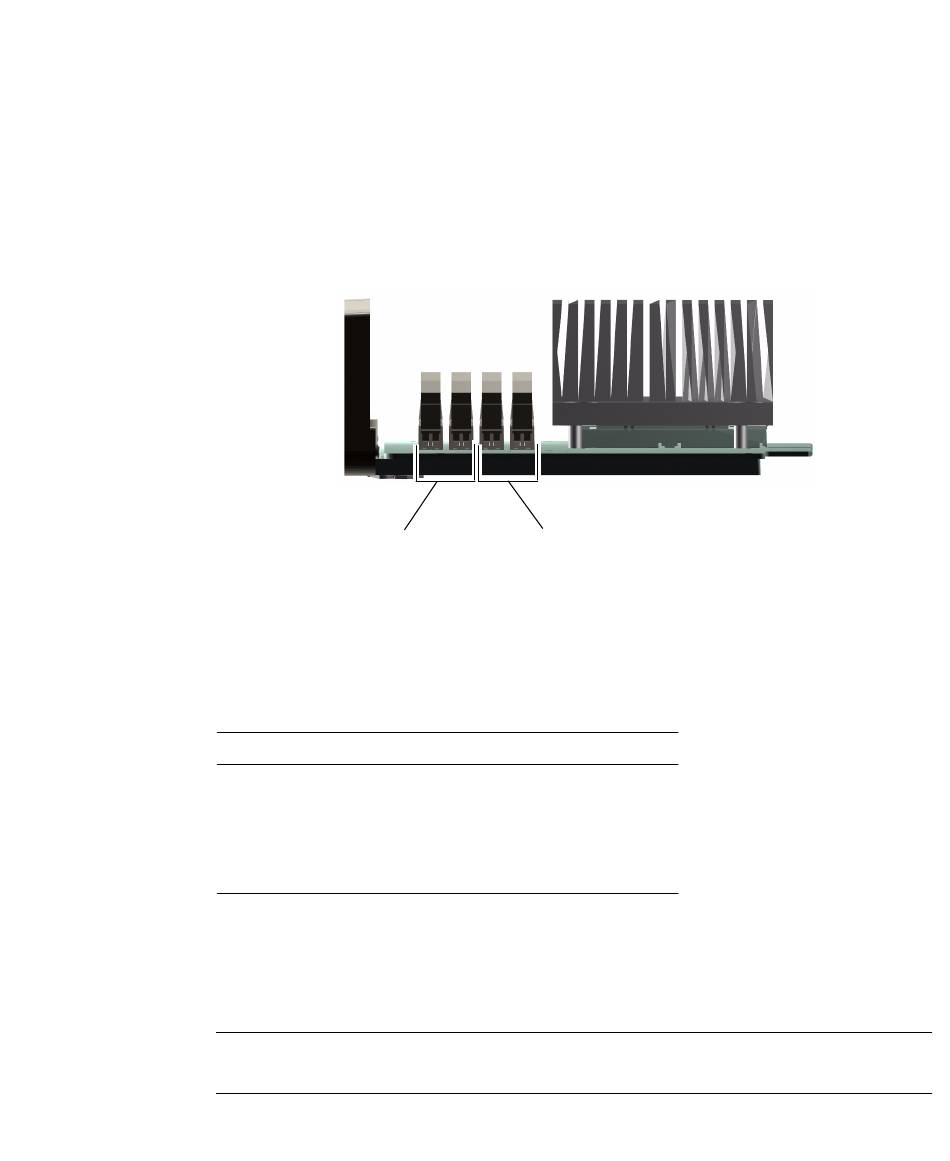

DIMM del grupo. Por ello, los DIMM se deben agregar de dos en dos. La siguiente
figura muestra las ranuras de DIMM y los grupos de módulos DIMM en un módulo
de memoria y CPU del servidor Sun Fire V445. Las ranuras contiguas pertenecen al
mismo grupo de módulos
en la
.
FIGURA 4-1
DIMM grupo 1
Grupos 0 y 1 de módulos de memoria
FIGURA 4-1
La
enumera los módulos DIMM del módulo de memoria y CPU e indica a
TABLA 4-1
qué grupo pertenecen.
Grupos 0 y 1 de módulos de memoria
TABLA 4-1
Etiqueta
Grupo
Grupo físico
B1/D1
B1
1 (instalar como una pareja)
B1/D0
B0/D1
B0
0 (instalar como una pareja)
B0/D0
Los módulos DIMM se deben agregar por parejas, dentro del mismo grupo DIMM;
cada pareja debe tener dos módulos DIMM idénticos instalados. Es decir, los dos
DIMM de cada grupo deben ser del mismo fabricante y deben tener la misma
densidad y capacidad (por ejemplo, dos módulos DIMM de 512 MB o dos de 1 GB).
Nota – Cada módulo de memoria y CPU debe tener al menos dos módulos DIMM,
instalados en el Grupo 0 o Grupo 1.
DIMM.
Los grupos se denominan 0 y 1, como se muestra
1
0
1
0
DIMM grupo 0
Capítulo 4 Configuración del hardware
71
