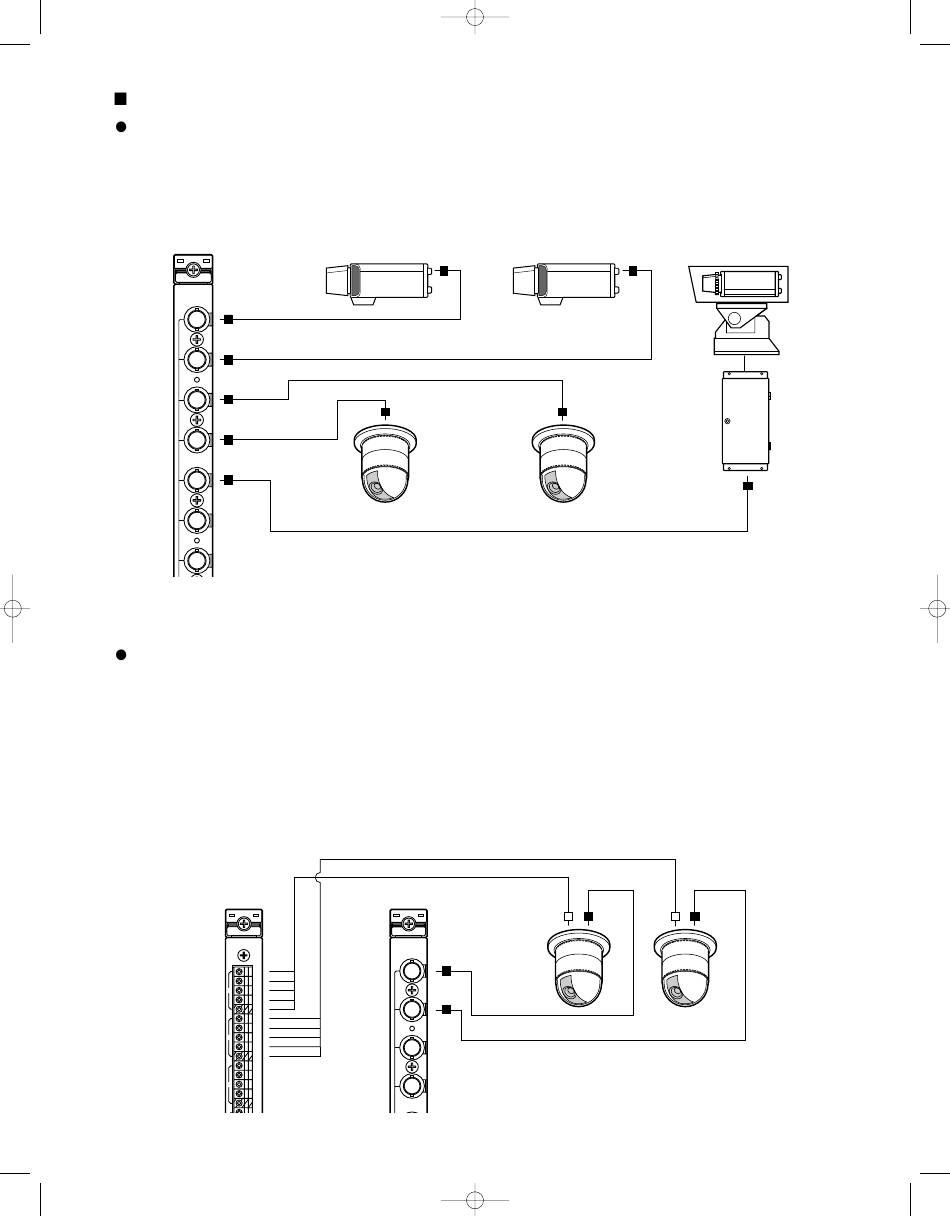

Conexión con los emplazamientos de cámara
Cámaras con multiplexión de datos
Conecte las cámaras con multiplexión de datos (o el equipo del emplazamiento de la cámara) a los conectores de entradas
de cámara CAMERA IN 1 a 8 de la placa de entrada de cámaras de la caja de control de cámaras (MXCONT):
Precaución: Asegúrese de que la longitud del cable que une los emplazamientos de las cámaras y la caja MXCONT sea infe-
rior a 1.200 m si se utiliza cable RG-6/U (5 C-2 V) o equivalente.
CAMERA
1
2
3
4
5
6
7
Cámaras RS-485
En las cámaras equipadas con terminal de comunicaciones RS-485 se reducirá la pérdida de señal y se ampliará la dis-
tancia, ya que la señal de vídeo y la de datos se transmiten por separado.
Conecte la salida de vídeo de la cámara (o equipo del emplazamiento de la cámara) al conector de E/S en derivación de
la placa de conexión en derivación de la caja de control de cámaras (MXCONT).
Conecte el cable RS-485 entre la cámara y el conector de datos de la placa de datos RS485 de la caja de control de
cámaras (MXCONT).
Nota: Cuando adquiera los cables en la tienda de materiales es esencial que sólo los compre si son de alta calidad,
especiales para datos, compatibles con interfaces RS-485 y de par trenzado y apantallado de cuatro hilos tipo
BELDEN 9406 o equivalente.
Los cables de baja calidad provocarán el funcionamiento inestable del sistema.
1
2
3
Página 71
THRU
RS485
A
T
1
B
A
R
B
G
2
A
T
B
A
R
B
G 3
A
T
B
A
R
B 4
G
A
Receptor
