TM-VE414/415MC-SPAL / Manual de Instrucciones de Operación y Mantenimiento
AJUSTE DEL TAMAÑO DE LAS
TUBERÍAS

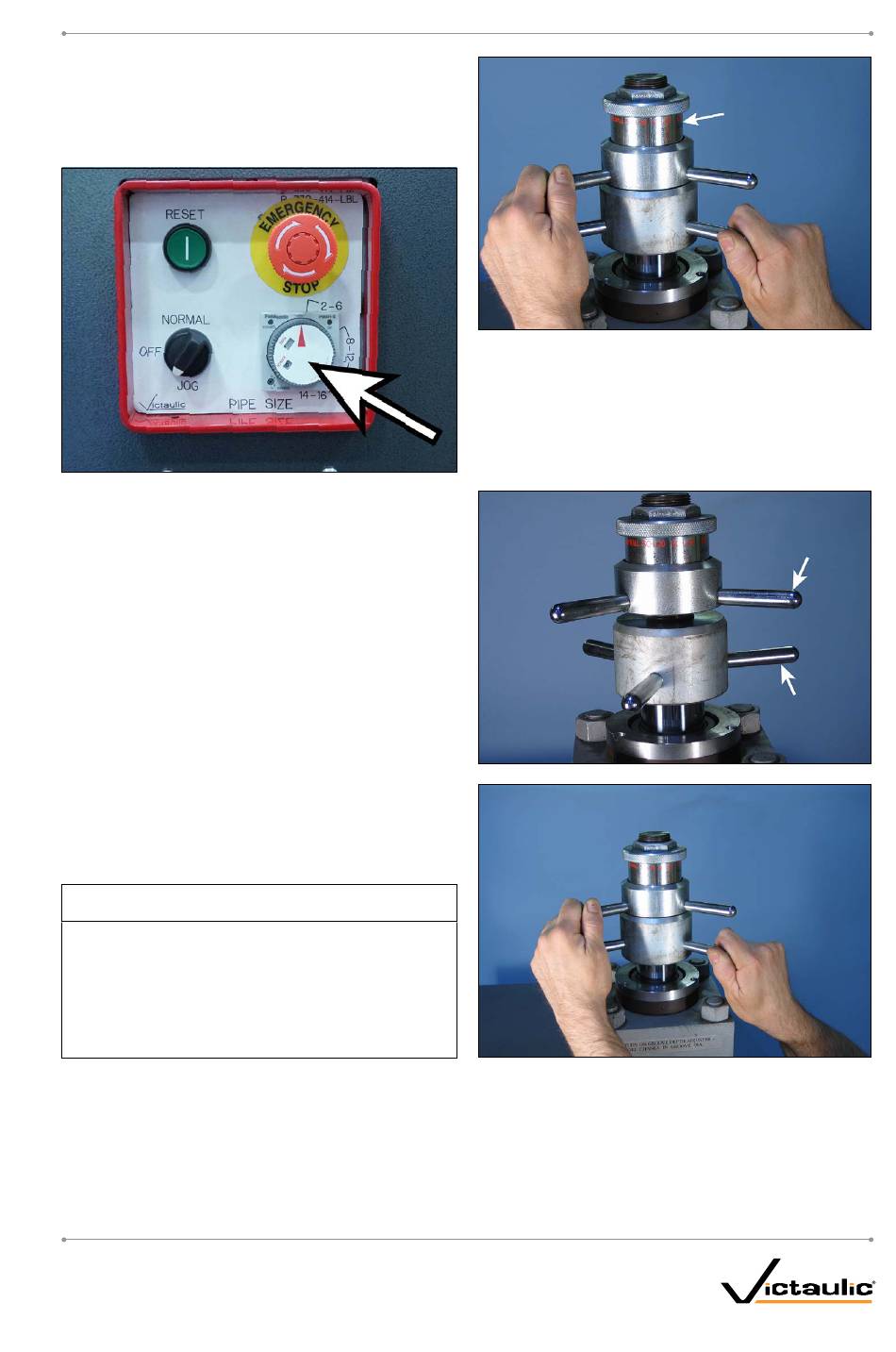

Haga girar el dial del temporizador al tamaño de
tubería correspondiente.
• Los tamaños de 2 – 6 pulg./60.3 – 168.3 mm
están en la posición de las 12:00. Asegúrese de
que el rango del temporizador esté ajustado en
"SEC-10."
• Los tamaños de 8 – 12 pulg./219.1 – 323.9 mm
están en la posición de las 2:00. Asegúrese de
que el rango del temporizador esté ajustado en
"SEC-50."
AJUSTE DEL TOPE DE DIÁMETRO DE
RANURA
El tope de diámetro de ranura se deberá ajustar
para cada tamaño de tubería o cambio de espesor
de pared. El diámetro de ranura, que se identifica
como dimensión "C", aparece indicado en la sección
"Especificaciones de ranura por laminación". Además,
hay una etiqueta adherida a la herramienta que
enumera las dimensiones "C".
AVISO
• Para realizar los ajustes siguientes, use varias
secciones cortas de tubería que sean del
material, diámetro y espesor que va a ranurar.
Compruebe que las secciones cumplan con
los requerimientos de longitud indicados en
la Tabla 1.
Para obtener el diámetro correcto:
1. Determine el diámetro y el espesor de la tubería
que va a ranurar.
2. Ubique el diámetro y espesor adecuados en la
etiqueta indicadora de tamaño de tuberías del tope de
profundidad. El cilindro indicador de tamaño de tubería
se puede girar para una visualización más fácil.
REV_D
3. Desbloquee el tope de diámetro de ranura (en
sentido horario) desde el ajustador de profundidad.
Alinee el borde superior del ajustador de profundidad
con la posición de la línea más baja para el tamaño
apropiado y las marcas de cédula en el cilindro
indicador. Sujete el ajustador de profundidad para
evitar que siga girando.
4. Gire el tope de diámetro de ranura en sentido
antihorario para bloquear al ajustador de profundidad
en posición.
TM-VE414/415MC-SPAL_25
Cilindro
indicador
Ajustador de
profundidad
Tope de diámetro
de ranura
