IMT Analytics AG
5.4.2
RS 232

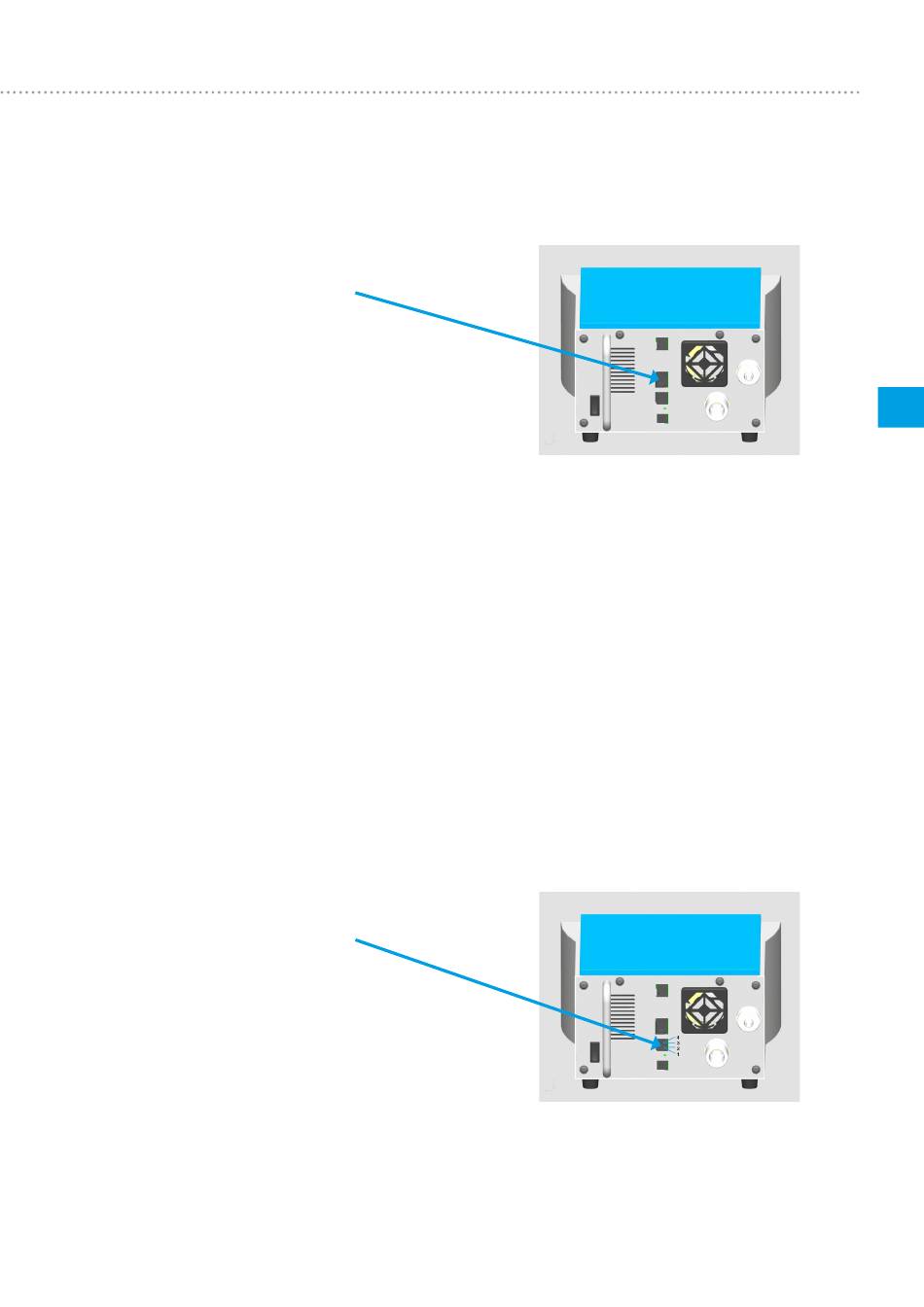

La interfaz RS232 se utiliza para el servicio técnico (descarga de firmware), la cone-
xión al MultiGasAnalyser OR-703 y el control externo del aparato. Se encuentra en la
parte posterior de FlowAnalyser.
RS 232
El puerto RS 232 se controla a través de un cable RS 232 especial.
Si desea controlar el aparato a través de la interfaz RS 232, su distribuidor estará
encantado de proporcionarle un protocolo detallado.
Asignación FlowAnalyser (conexión RJ-45):
Pin 1
+5 V
Pin 4,5
GND
Pin 7
TxD
Pin 8
RxD
Pin 2,3,6
Sin conexión
5.4.3
Activador ext.
La interfaz "Activador ext." se utiliza para iniciar e interrumpir la medición de volumen,
así como determinar los parámetros de ventilación, por medio de una señal externa.
La entrada está aislada galvánicamente. Como entrada se debe utilizar un cable de
4 polos con un conector FCC tipo RJ-10.
Activador ext.
Asignación
1,2
5-24 VCC
3,4
GND
Puesta en servicio
5
21
