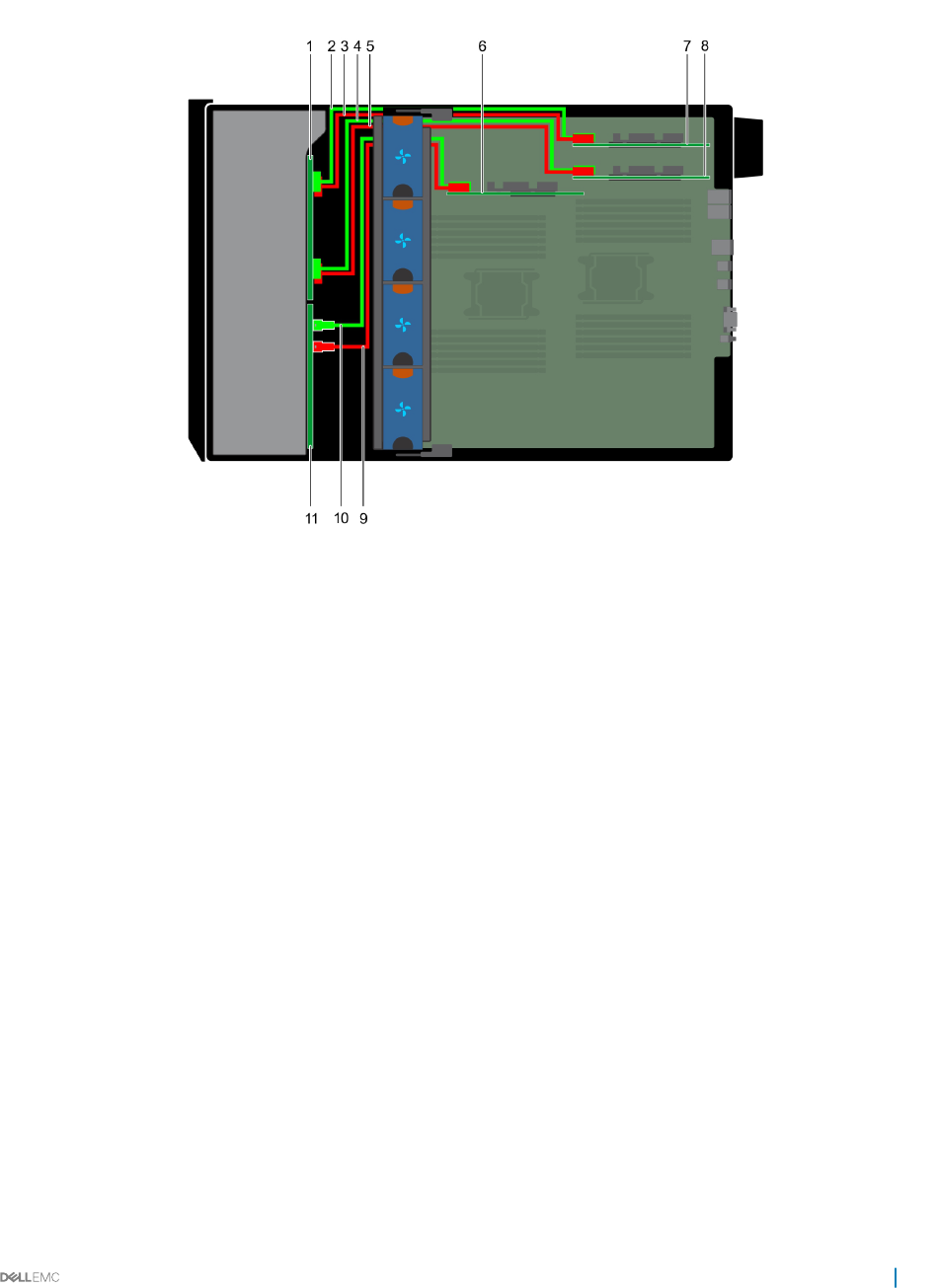

Figura 82. SAS/SATA x16 de 2,5 pulgadas a PERC interna con NVMe x8 de 2,5 pulgadas a puente PCIe
1 Plano posterior NVMe x8 de 2,5 pulgadas
3 Conector NVMe A1
5 Conector NVMe A1
7 Puente PCIe en la ranura 1
9 Conector SAS A0
11 Plano posterior SAS/SATA x16 de 2,5 pulgadas
2 Conector NVMe B1
4 Conector NVMe B2
6 Tarjeta PERC interna
8 Puente PCIe en la ranura 3
10 Conector SAS B0
