Lubricación del husillo del accionador de elevación de ERGO 60-100-140
Lubrique el
• Lubrique el husillo con grasa Mobilith SHC460 de Mobil.
• No puede emplearse ningún otro tipo de grasa
husillo con
grasa.
60L-100L-140L
Coloque el tubo
• Suba el tubo del husillo hasta su sitio y atorníllelo en el engranaje
del husillo en su
• Atornille el tornillo prisionero en el tubo del husillo/engranaje
sitio.
60L-100L-140L
• Coloque las clavijas guiándose por las marcas y sujételas con bridas

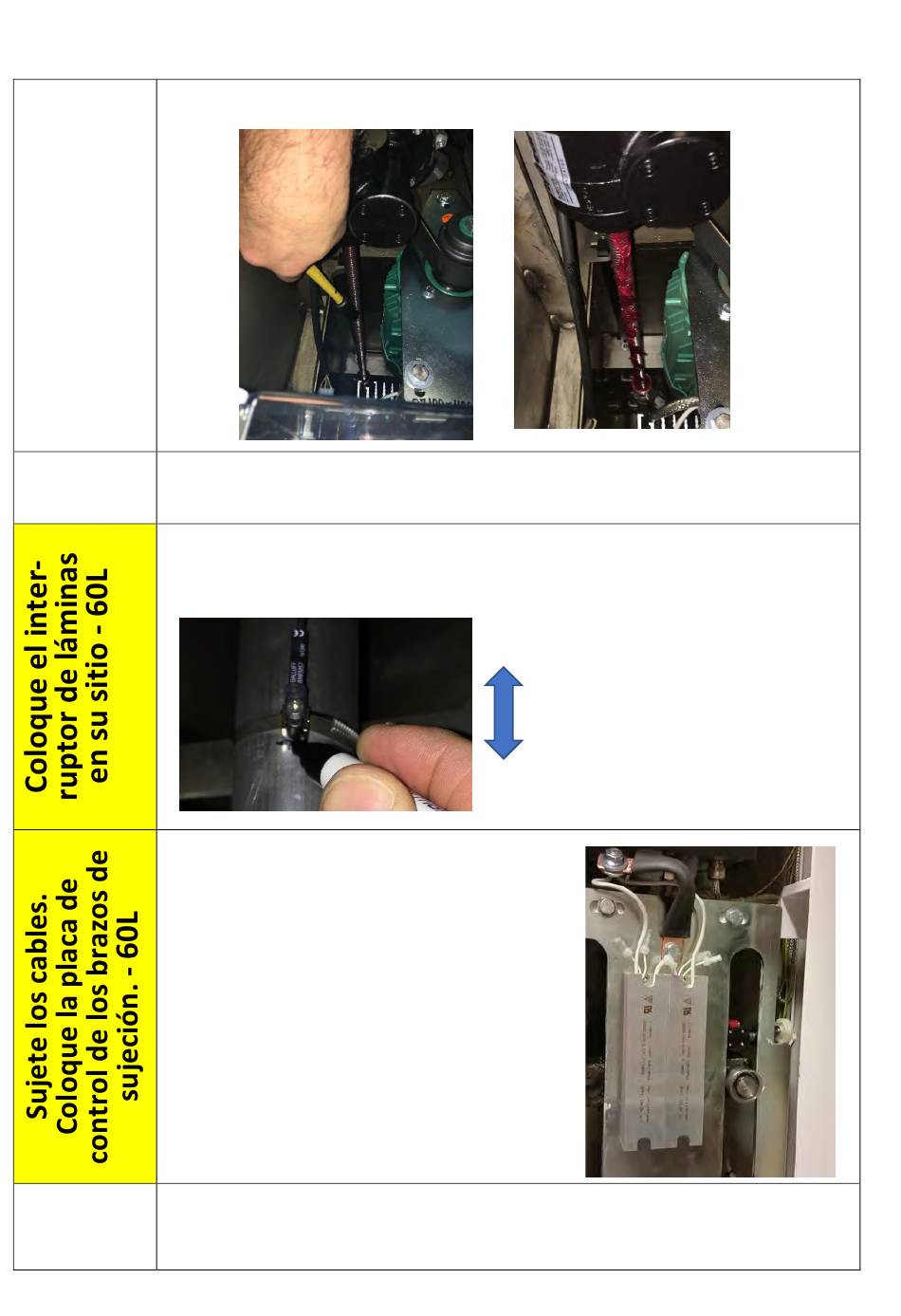

• Coloque el interruptor de láminas inferior en el tubo del husillo siguiendo las marcas de
rotulador.
• El interruptor de láminas debe estar en el mismo lugar que antes de desmontarlo +/- 1 mm de
altura.
• Coloque la placa de control de los brazos de sujeción
en el aparato y compruebe que las marcas de
rotulador y las rayas realizadas en la placa y en el
travesaño están a ras antes de introducir los tornillos.
Nota: La manecilla del microinterruptor deberá doblarse
hacia arriba cuando se coloca la placa.
Si apunta hacia abajo, no podrá ponerse en marcha el
motor del aparato
• Cuando los tornillos estén colocados sin apretar,
compruebe que la parte superior de la placa de control
de los brazos de sujeción y el travesaño estén a ras
(entre las flechas azules, página 1). Sujete la placa en
su sitio con una mano mientras aprieta los tornillos con
la otra.
• Apriete los tornillos.
• Vuelva a colocar el cable a tierra y, eventualmente, las
resistencias de frenado
Coloque la
placa trasera y
la tapa
•
Sujete los cables.
•
Vuelva a conectar la alimentación de tensión
•
Coloque la placa trasera
•
Coloque la tapa
23
+/- 1 mm en relación con las marcas
