SKRÓCONA INSTRUKCJA OBSŁUGI

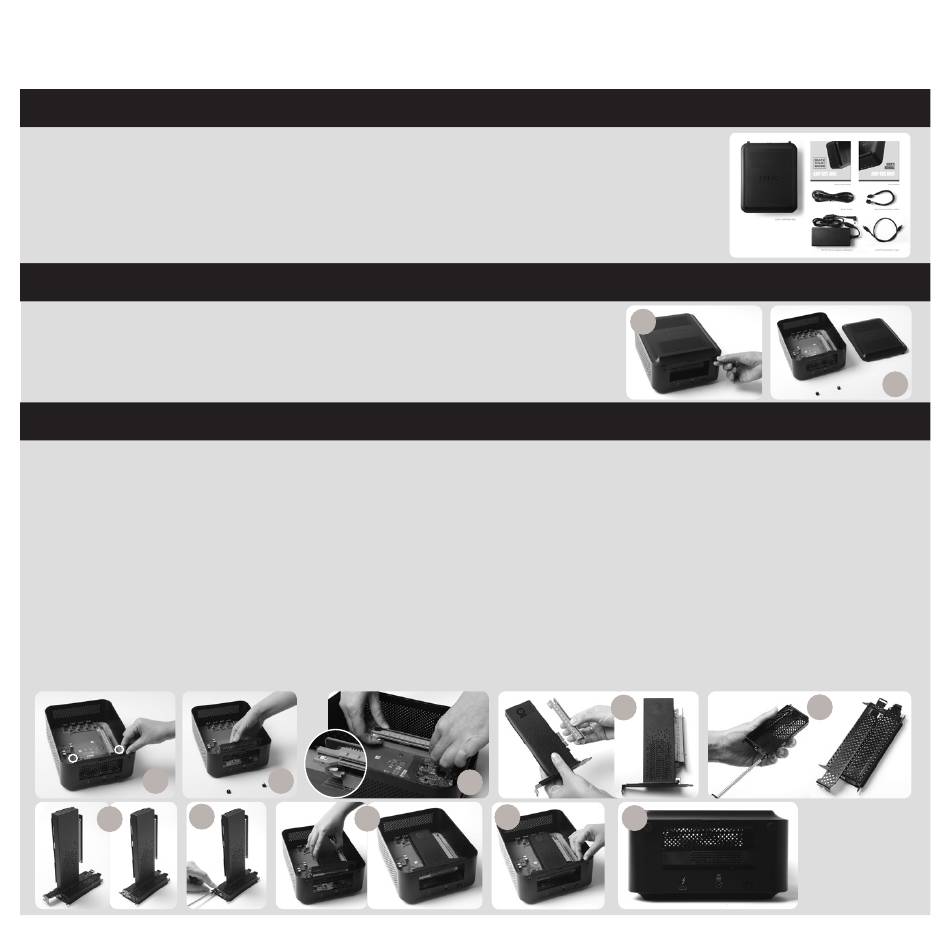

Z AWA R TO Ś Ć O PA KOWA N I A
• 1 x ZOTAC AMP BOX MINI
• 1 x zasilacz 19V DC (180 watów)
• 1 x kabel zasilający
• 1 x 6-pinowy, dodatkowy kabel zasilający
• 1 x przewód Thunderbolt 3 o długości 0,5 m
• 1 x instrukcja obsługi
D O S TO S OW Y WA N I E KO N F I G U R AC J I M O D E L U ZOTAC A M P B OX M I N I
1. Odkręć dwie znajdujące się z tyłu obudowy śruby
radełkowane.
2. Delikatnie unieś i zdejmij pokrywę.
I N S TA L AC JA K A R T Y J E D N O S LOTOW E J
1. Odkręć dwie śruby radełkowane, które mocują ramkę z zaślepkami do obudowy.
2. Delikatnie unieś i wyjmij ramkę z zaślepkami.
3. Naciśnij dźwignię zwalniającą płytkę riser card i wyjmij riser card z gniazda PCIe.
4. Wepnij płytkę riser card w złącze krawędziowe karty rozszerzeń (na przykład w złącze PCIe dysku
SSD).
5. Odkręć śrubę mocującą dolną zaślepkę (tzw. „śledzia") i wyjmij zaślepkę z ramki.
6. Umieść jednoslotową kartę w ramce w sposób przedstawiony poniżej.
7. Przykręć śrubę.
8. Włóż do obudowy ramkę z przykręconą do niej jednosplotową kartą i wsuń płytkę riser card do
gniazda PCIe.
9. Przykręć ramkę do obudowy.
10. Zamontuj pokrywę i przykręć śruby radełkowane z tyłu obudowy.
1
7
6
38
2
8
1
4
3
9
10
2
5
