4.4. Panel de control electrónico

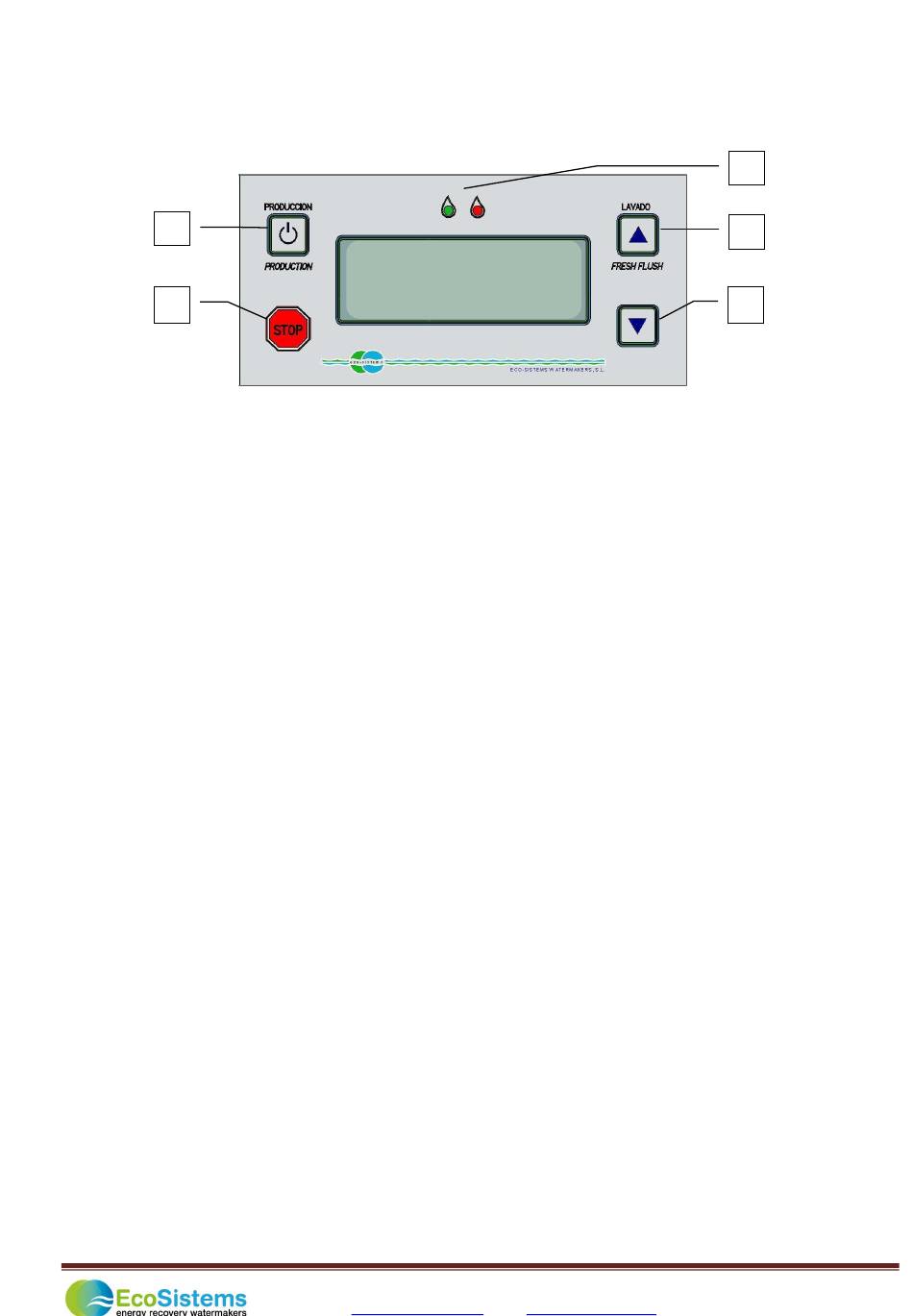

El panel de control electrónico (18), representado en 3.1, está compuesto por un visor en el que se pueden
observar todos los parámetros de presión, caudal y calidad del agua producida y cuatro pulsadores que permiten
la completa operación del sistema
1
2
•
1- PRODUCCIÓN. Pone en marcha el sistema.
•
2- STOP, Para el sistema.
•
3- El pulsador superior derecho, marcado con la palabra LAVADO (flecha hacia arriba) Sirve para
poner en marcha el lavado automático temporizado.
•
4- El pulsador inferior derecho, que tiene marcada una flecha hacia abajo, tiene varias utilidades, tal
y como se explicara más detenidamente en cada capítulo concreto, aunque a modo de introducción,
podemos indicar que sirve para el funcionamiento en modo
programación de valores de velocidad, junto con su correspondiente pulsador situado encima.
•
5- Pilotos VERDE y ROJO. Informan del nivel de salinidad y del estado del sistema. Ver 6.1.2
Mensajes de advertencia y errores en el funcionamiento.
Como opción se puede conectar otro panel idéntico y con las mismas funciones que sirve de panel auxiliar a
distancia.
Para un correcto funcionamiento del sistema, no se puede pasar de la función PRODUCCION a la función
LAVADO sin pasar antes por STOP. El tiempo de lavado está programado para un periodo de 2 minutos en
los que el motor principal arranca a una velocidad más lenta ajustable (Normalmente entre el 50% al 60%
de la nominal aproximadamente) para un mejor lavado y ahorro de agua.
4.5.
Panel de control remoto electrónico.
El panel de control remoto es idéntico al panel de control descrito en el apartado anterior.
Para realizar sus funciones en modo remoto debe estar pre-programado. Se consigue mediante la
activación de un puente en una regleta interna (ver zona señalada con un círculo rojo en la imagen de más
abajo). Se conecta mediante un cable con conectores RJ45 al panel de control principal.
Sus funciones y operatoria son idénticos a los del panel principal.
Suele estar ubicado en un punto accesible, generalmente del puente de mando, permitiendo el control y
actuación del EFFICIENT A-300 desde esta ubicación.
.
LIT/HORA
PROD
RECH.
Ppm
Cuando el sistema está parado, no hay producción de agua potable y la sonda de salinidad puede detectar un
nivel alto. El piloto rojo puede estar activado. Esto no es síntoma de ninguna anomalía
C/Horta, 22 08203 – Sabadell – Barcelona (Spain) Tel: 34.93.710.89.50
E-mail:
info@eco-sistems.com
COMPACT EFFICIENT A-200/A-300 – Manual del Usuario
PRESION
252
BAJA
1.4
521
ALTA
52
120
FILT.
0.3
Web:
www.eco-sistems.com
5
3
4
manual y también para variar la
.
