INSTALACIÓN
Conexión "ON/OFF" (encender/apagar) del control colgante
Para la antorcha mecanizada (T100) entradas para el inicio del arco están disponibles por medio
de la conexión de interface de la máquina en la parte de atrás de la fuente de energía. Enchufe
el control colgante remoto Hypertherm (vea Sección 5, Mantenimiento y piezas, para los números
de pieza) dentro del conectador en el panel de atrás.
Un control colgante remoto ON/OFF (encender/apagar) no opera cuando se instala
la antorcha de mano.

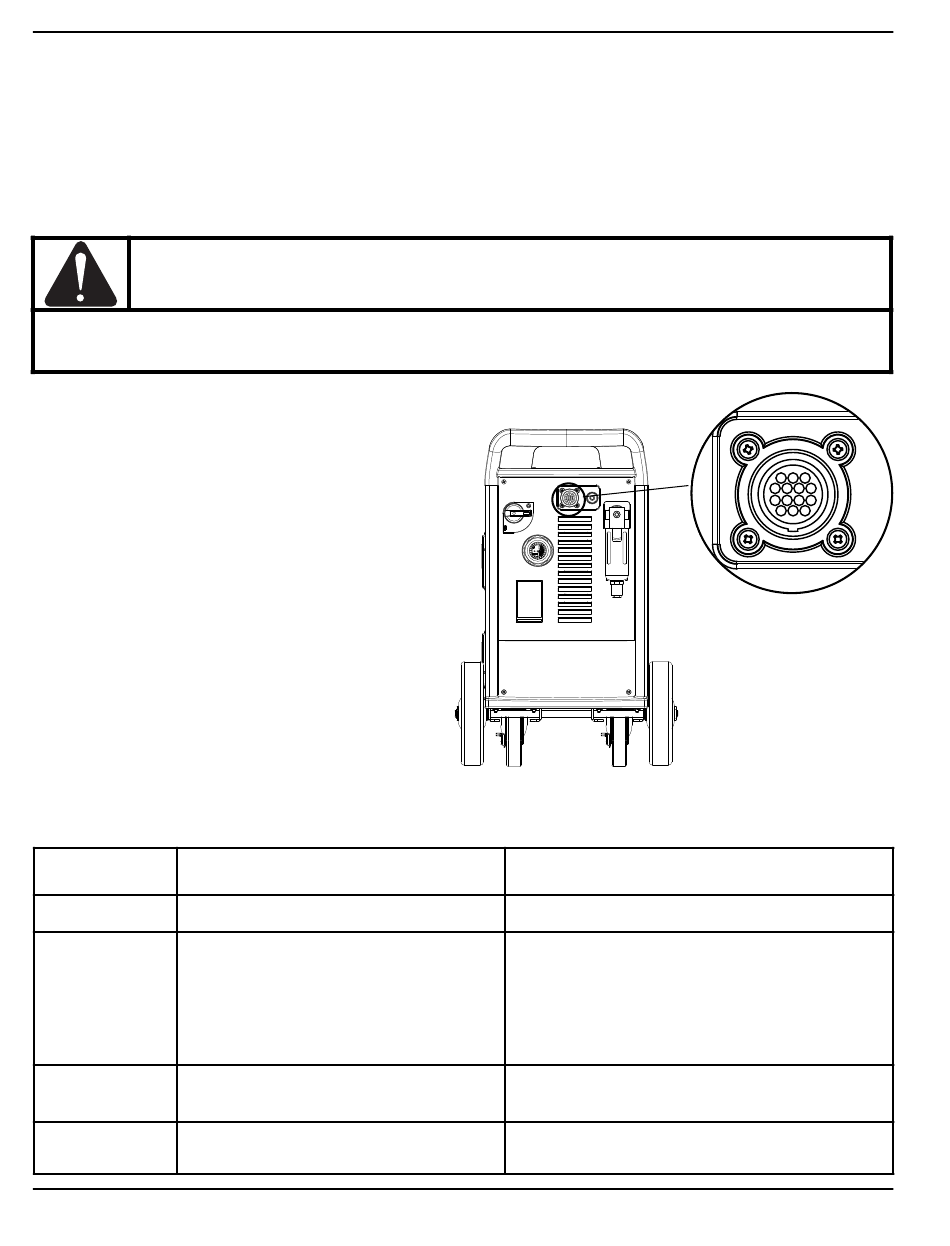

Conexión de interface de la
máquina
Hay disponibles, a través del interfase de
máquina (véase la figura arriba), señales para
la transferencia de arco y arranque en la parte de
atrás de la fuente de energía. Enchufe el cable
de interfase de máquina (número de pieza
023206) dentro del conector y el panel de atrás.
Las fuentes de energía Powermax1650
que se venden como parte del paquete
PowermaxEdge incluye un cable de interface
®
de máquina con un divisor de voltaje.
Refiérase a la siguiente tabla cuando conecte
el cable de interface de la máquina a la máquina
de cortar.
Señal ARRANQUE (arranque del plasma) XFER (inicia el movimiento de la máquina)
Tipo: Entrada
Normalmente abierto. Voltaje en circuito
abierto de 18 VCD en los terminales
Notas:
de ARRANQUE. Requiere cerramiento
de contacto seco para activarse.
Enchufes en el
3, 4
panel posterior
Cables internos Verde, Negro
3-12
ADVERTENCIA
Salida
Normalmente abierto. Seque el cerramiento
de contacto cuando transfiera el arco. Hay
un máximo de 120 VCA/1 A en el relevador
del interfase de la máquina o el dispositivo
de interrupción. (suministrado por el cliente).
12, 14
Rojo, Negro
