9.4.8 Elevación del conjunto giratorio
Proceder al control solamente con la bomba fría y el cubo
de acoplamiento colocado (temperatura medida en la
boca de succión = < 50 ºC).
Primero alinear en sentido lateral la carcasa de cojinete
inferior (350).
Para efecto de alineación lateral de la carcasa de
cojinete, la brida tiene tornillos de ajuste en disposición
horizontal.
La alineación lateral correcta habrá sido conseguida en el
momento en que el casquillo de metal patente inferior
(370) pueda ser introducido y pueda girar hacia los dos
lados, con facilidad, en su lugar entre el eje (210) y parte
inferior de la carcasa de cojinete (350.1). En caso de
constatación, por ocasión de control, de aumento en las
holguras entre el conjunto giratorio y la carcasa de la
bomba dentro de los límites permitidos; entonces a la
mitad del valor equivalente al aumento de las holguras
radiales deberá ser agregada la medida indicada en la
parte superior de la carcasa de cojinete, para el rascado.
Posicionar relojes comparadores sobre el eje (lados de
succión y descarga) con el conjunto giratorio en posición
"O" (posición "O"
desmontados. El valor de ajuste corresponde a este
estado).

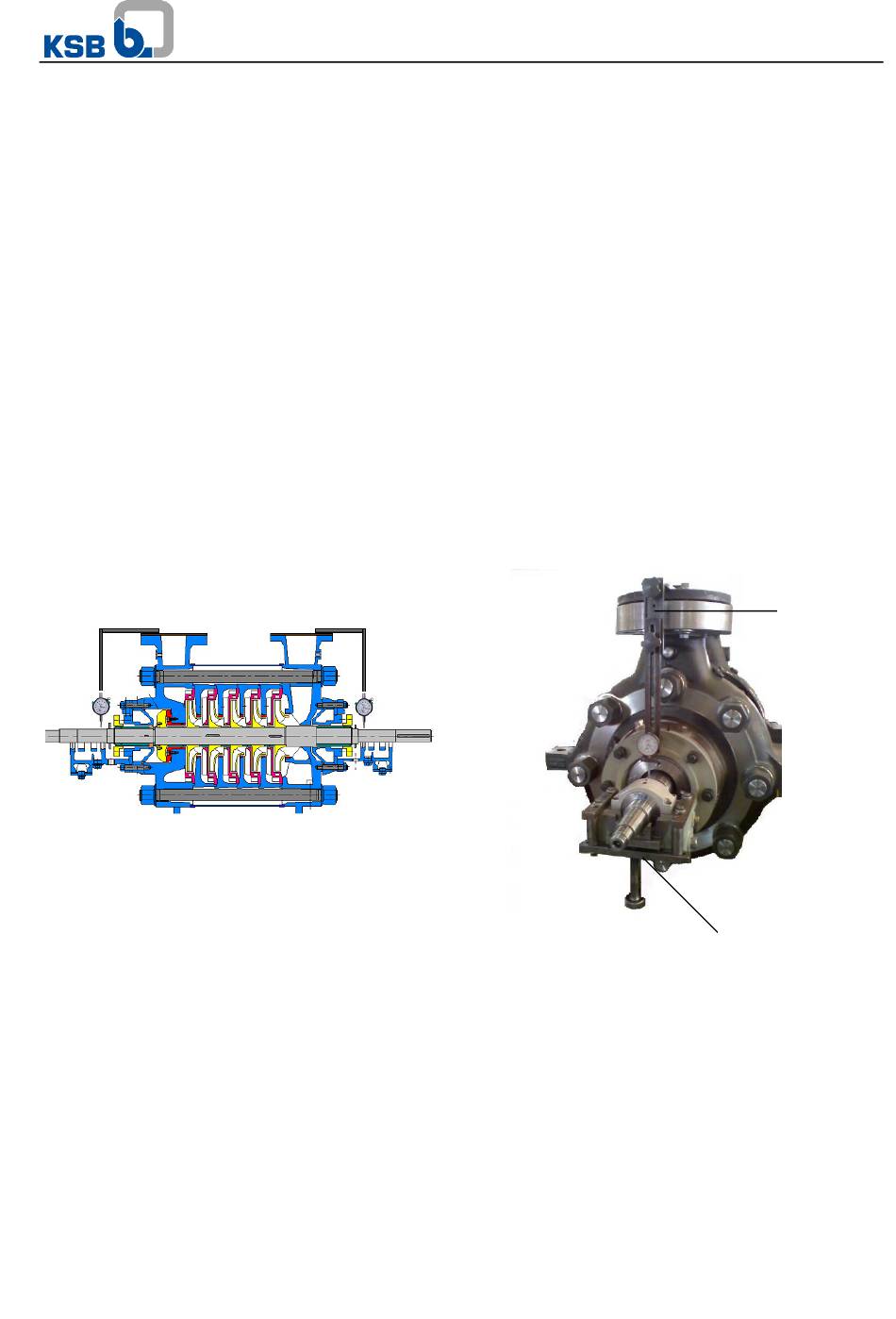

Figura 46 – Aplicación de los relojes comparadores para ajuste del conjunto giratorio
significa: ambos casquillos
Introducir los casquillos de metal patente inferiores (370)
en los lados de succión y de descarga y proceder a la
lectura de alteración vertical ocurrida en la disposición del
conjunto girante en el reloj comparador.
La posición del conjunto giratorio deberá mover para
arriba por mitad del juego radial del rodete + 0,05 hasta 1
mm.
Controlar los valores medidos mediante la retirada y la
reposición de los casquillos de cojinete (370). El valor
inicialmente medido deberá ser nuevamente alcanzado.
Para mayor facilidad de introducción de los casquillos
inferiores, suspender el eje por medio de una barra de
madera. Anotar los valores de ajuste y proceder a la
alteración en el posicionamiento vertical del conjunto
giratorio por medio de tornillo de ajuste dispuesto en el
flange de la carcasa de cojinete.
9.5 Piezas de reposición
Por ocasión de encomiendas, solicitamos indicar el
número de las piezas y el número de orden de producción
encontrado en la placa de identificación de la bomba.
HDA
Dispositivo nº
0089F0115
Dispositivo nº
0089F0116
32
