Conexiones de las PT100 en 2 y 3 hilos

Conexiones de las PT100 en 2 y 3 hilos. . . .
2.2.1 2.2.1 Conexiones de las PT100 en 2 y 3 hilos Conexiones de las PT100 en 2 y 3 hilos

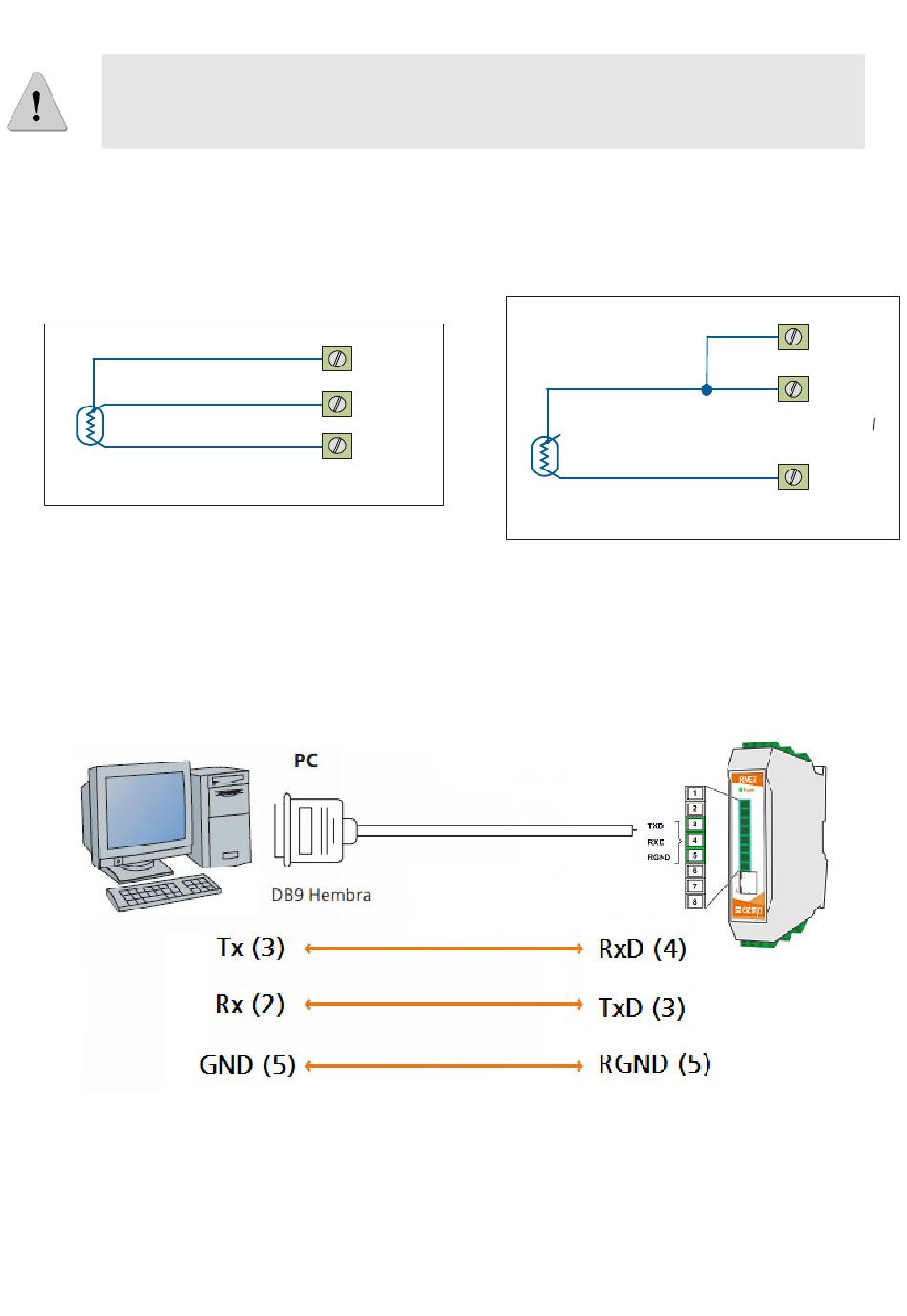

A continuación se presentaran dos esquemas de conexión de las PT100. El primer esquema
será una conexión de 3 Hilos, mientras que el segundo esquema será una conexión a 2 Hilos.
PT100
3 Hilos
2.2.2 2.2.2 Conexión RS232. . . . Conexión RS232
2.2.2 2.2.2 Conexión RS232 Conexión RS232
Para conectar el puerto serie del equipo al puerto serie de una PC o un dispositivo serie,
puede utilizarse un cable como se detalla aquí. Tener en cuenta que el RME2-PT-IA3 es un
dispositivo DTE, con lo cual deben "cruzarse" los terminales de salida con los de entrada.
www.exemys.com
Pt + 1
Pt + 1
Canal 1
Pt - 1
Rev. 0
Puente
Externo
PT100
2 Hilos
Exemys
Pt + 1
Pt + 1
Canal 1
Pt - 1
