18
Generador de formas de onda
Las formas de onda moduladas están disponibles en la salida de WaveGen1.
Para activar y configurar la modulación para la salida del generador de formas de
onda:
1 Si el menú Generador de forma de onda no aparece en las teclas programables
2 En el menú Generador de forma de onda, presione la tecla programable
3 En el menú Configuración del generador de formas de onda, presione la tecla

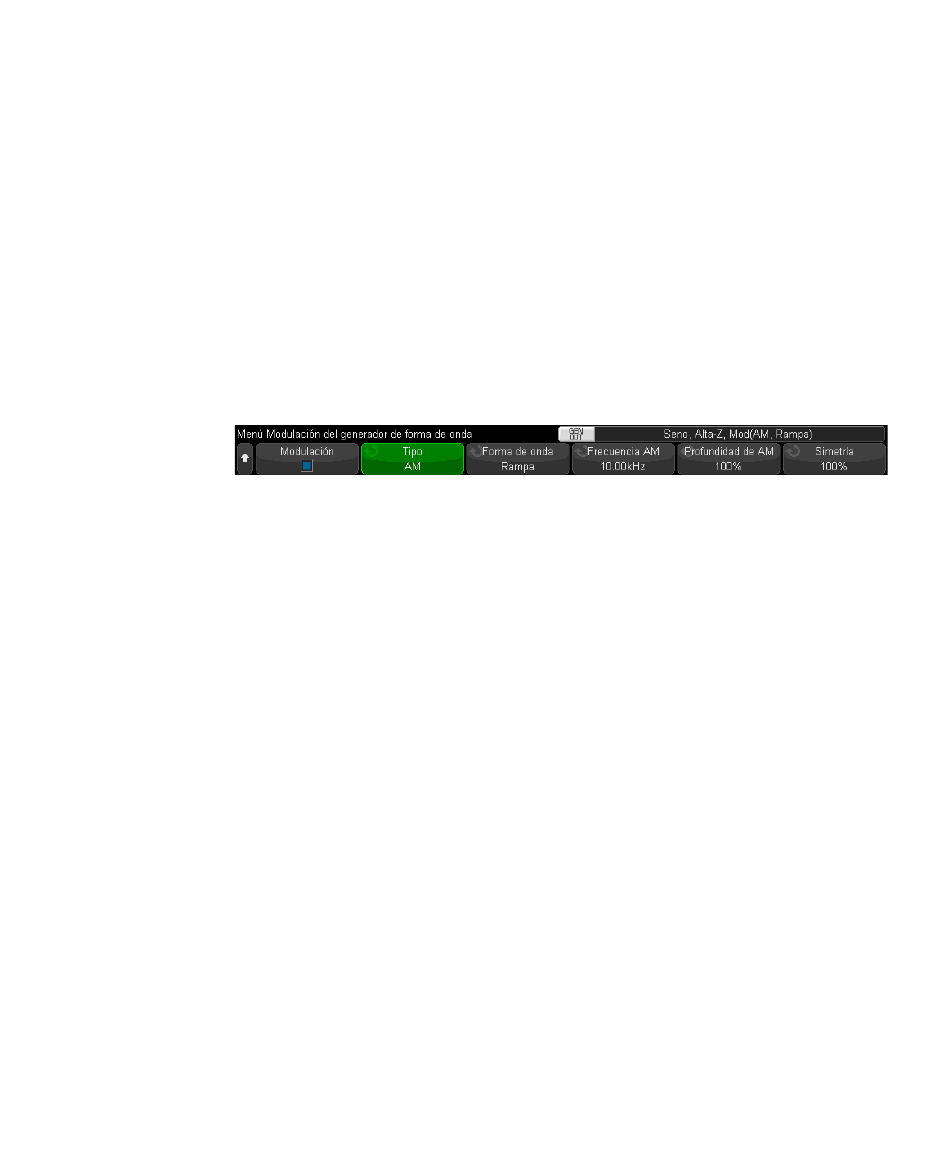

4 En el menú Modulación del generador de formas de onda:
314
del osciloscopio, presione la tecla [Wave Gen] Generador de onda.
Configuración.
programable Modulación.
•
Presione la tecla programable Modulación para activar o desactivar la salida
del generador de formas de onda moduladas.
Puede habilitar la modulación para todos los tipos de función del generador
de la forma de onda, excepto arbitraria, cuadrada, pulso, CC, ruido y pulso
gaussiano.
•
Presione la tecla programable Tipo y gire el botón de entrada para
seleccionar el tipo de modulación:
•
Modulación de amplitud (AM): La amplitud de la señal de operador original
se modifica de acuerdo con la amplitud de la señal de modulación.
Consulte
"Para configurar Modulación de amplitud (AM)"
página 315.
•
Modulación de frecuencia (FM): La frecuencia de la señal de operador
original se modifica de acuerdo con la amplitud de la señal de
modulación. Consulte
(FM)"
en la página 316.
•
Modulación de cambio de frecuencia (FSK): La frecuencia de salida alterna
entre la frecuencia de operador original y una "frecuencia de salto" en la
frecuencia FSK especificada. La frecuencia FSK especifica una señal de
modulación de onda cuadrada digital. Consulte
Modulación de cambio de frecuencia (FSK)"
"Para configurar Modulación de frecuencia
Osciloscopio InfiniiVision 3000T serie X Guía del usuario
en la
"Para configurar
en la página 317.
