Operativa
5
Medidas en circuitos con X.50
Trama X.50

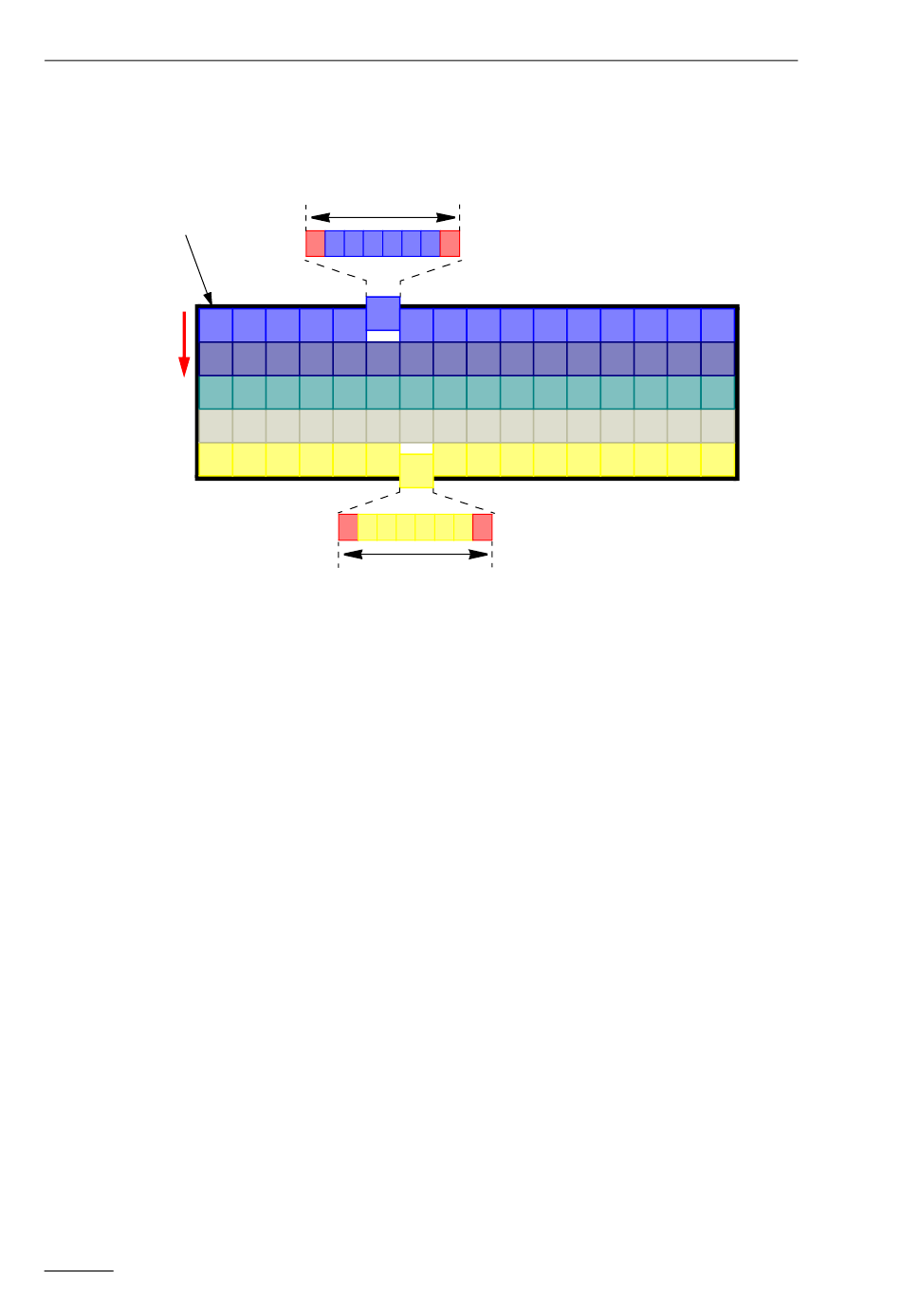

Una señal X.50 división 2 está formada por una trama de 80 octetos que
se transmiten a 64 kbit/s:
primer octeto
1
phase 1
2
phase 2
3
phase 3
4
phase 4
5
phase 5
Figura 5.33
Grupos de 16 octetos forman lo que se denomina una fase, por tanto una
trama X.50 está compuesta por 5 fases. Cada octeto dispone de 6 bits para
transporte del canal de baja velocidad, el primer bit para transporte de la
palabra de alineamiento de trama y bits de overhead y el último bit
denominado bit de estado o bit S. Los canales que podemos configurar son
los siguientes:
Si se desea transmitir un canal de 9.6 kbit/s implica utilizar todos los
•
octetos que forman una fase y por tanto para configurar un canal a esta
velocidad basta con especificar la fase que se va a utilizar.
Si el canal que se desea transmitir es de 19.2 kbit/s es necesario utilizar
•
todos los octetos de 2 fases y por tanto es necesario especificar las 2
fases que se van a utilizar para transportar el canal configurado.
Para transportar un canal a 600 bit/s es suficiente un único octeto de la
•
trama y por tanto para especificarlo es necesario indicar la fase donde se
encuentra y cual de los 16 octetos de la fase se utiliza.
5-64
1 octeto
F
26
6 11 16 21 31 36 41 46 51 56 61 66 71 76
7 12 17 22 27 32 37 42 47 52 57 62 67 72 77
8 13 18 23 28 33 38 43 48 53 58 63 68 73 78
9 14 19 24 29 34 39 44 49 54 59 64 69 74 79
10 15 20 25 30
35
F
1 octet
Trama X.50 según división 2 formada por 80 octetos agrupado en 5 fases
C
40 45 50 55 60 65 70 75 80
C
