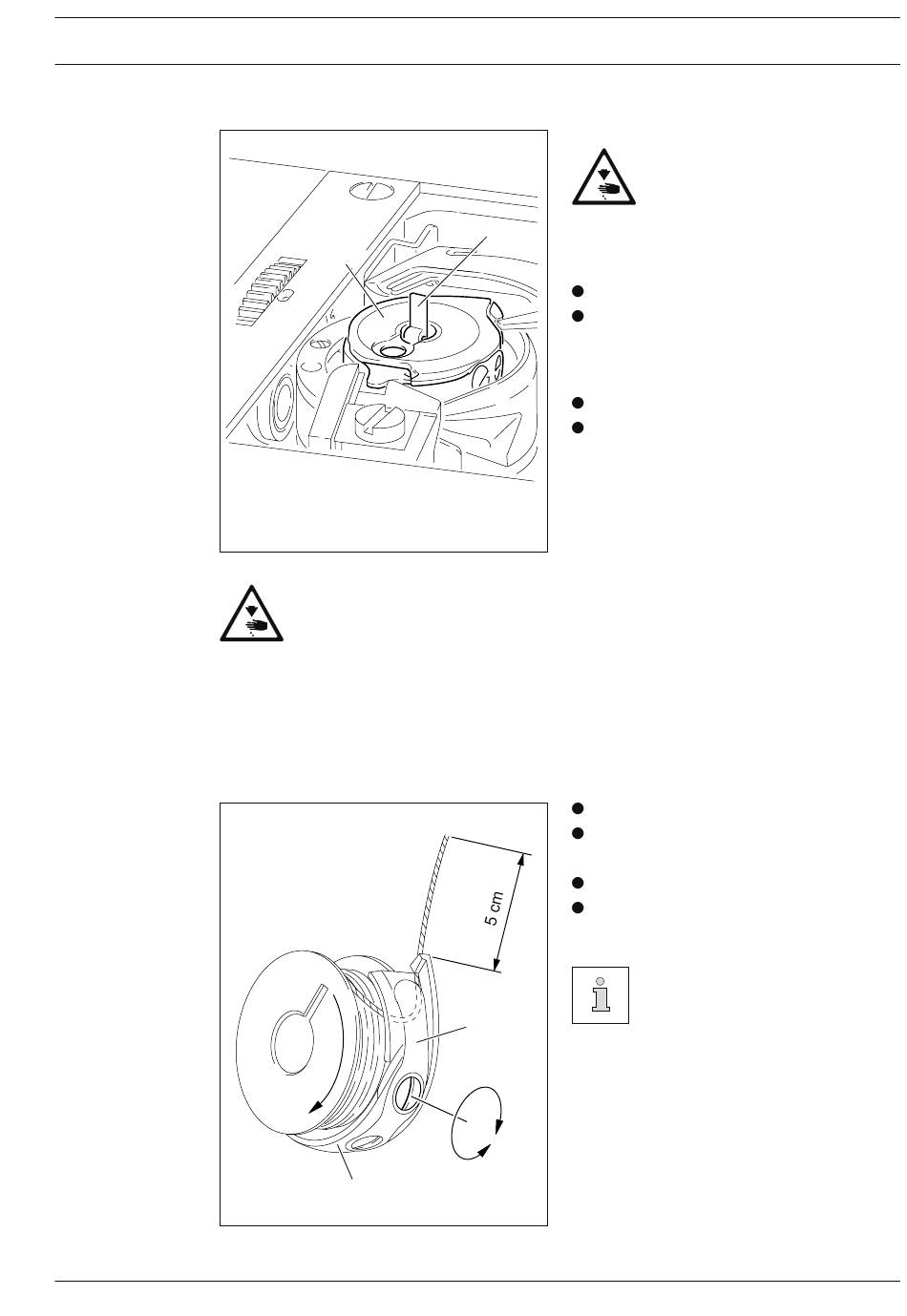

9 Extraer/colocar la cápsula de la canilla en la PFAFF 521
.03
Fig. 9 - 03
9 Enhebrado de la cápsula de la canilla/regulación de la tensión del hilo
.04
inferior en la PFAFF 521
Fig. 9 - 04
2
No haga funcionar la máquina estando abierta la corredera de la placa base.
Peligro de lesión debido a las piezas en movimiento.
2
3
1
1
Extracción de la cápsula de la canilla:
Abra la corredera de la placa base.
Alce la bisagrita 1 y saque la cápsula 2 de
la canilla.
Colocación de la cápsula de la canilla:
Coloque la cápsula 2 de la canilla.
Rebata la bisagrita 1 y cierre la corredera
de la placa base.
Coloque la canilla en la cápsula 1.
Meta el hilo en la ranura y por debajo del
muelle 1.
Guíe ahora el hilo por la muesca.
Regule la tensión del hilo girando el
tornillo 3.
+
-
Equipamiento
¡Desconecte la máquina!
¡Peligro de lesión por posible
puesta en marcha involuntaria
de la máquina!
Al tirar del hilo, la canilla deberá
girar en el sentido de la flecha.
9 - 3
