Uso del CY-5 co o pad de plato

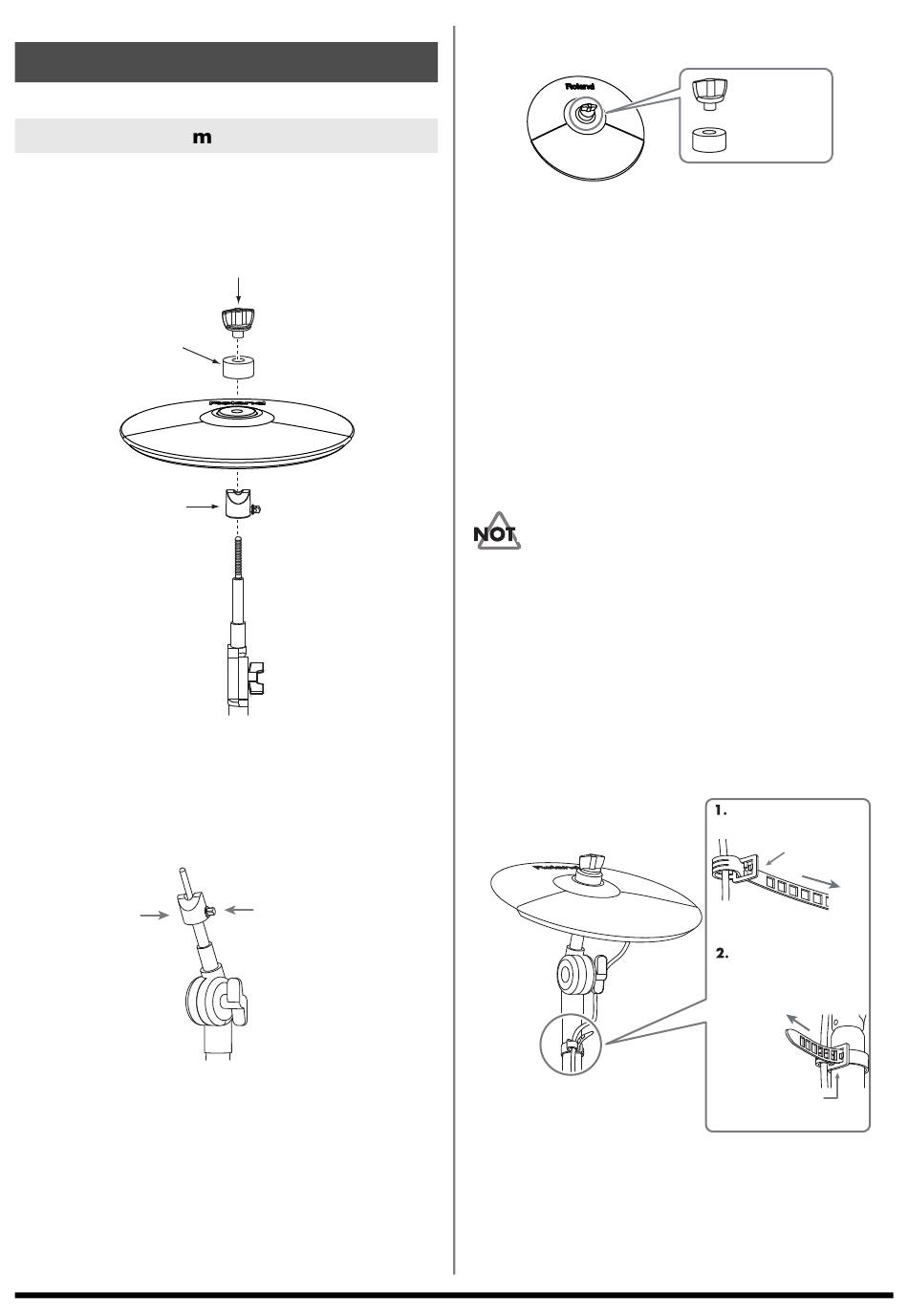

Al montar el CY-5 sobre un soporte de plato, use
SIEMPRE el set de montaje como indica el gráfico.
fig.CY-03.j
Tuerca de mariposa
Arandela de fieltro
Tope
1. Monte el tope del plato como indica el gráfico.
El tope del plato impide que el plato gire para que el
pad funcione correctamente y los cables no se
enrollen alrededor del soporte.
Tope
(oriéntelo
correctamente)
2. Monte el CY-5 con el logotipo de Roland
orientado hacia el lado opuesto al intérprete.
Apriete el tornillo
con una llave de batería.
3. Apriete la arandela de fieltro y la tuerca.
Tensión de tuerca de mariposa
Apriete la tuerca en la medida necesaria para permitir
el movimiento deseado. Si está demasiado FLOJA, se
pueden producir dobles disparos.
Use SIEMPRE la arandela de fieltro y la tuerca de
mariposa incluidas. No use bajo ningún concepto las
tuercas de mariposa metálicas estándar que llevan la
mayoría de soportes de plato.
4. Use el cable de conexión incluido y conecte el
jack de salida del CY-5 al jack de entrada del
disparador del módulo de sonido de percusión.
Conecte el extremo en L del cable incluido al CY-5.
A
Para tocar golpes de borde y silenciar el plato, conecte el
pad a un jack de entrada de disparador en el módulo de
sonido de percusión compatible con golpes de aro (p. 6).
921
* Con el fin de evitar desperfectos en los altavoces y en otros
dispositivos, baje siempre el volumen y apague todos los
dispositivos antes de realizar conexiones.
5. Fije el cable con el sujetacables incluido.
Deje suficiente margen para que el plato se pueda
mover libremente sin tirar del cable.
Pase el cable por el
sujetacables.
6. Para que el CY-5 funcione correctamente antes
es necesario ajustar los parámetros de
disparador y tipo de disparador en el módulo de
sonido. Consulte la página 6.
4
Tuerca de
mariposa
Arandela
de fieltro
Este pequeño gancho
plástico debe quedar
a la vista.
Pase el cable por un
sujetacables.
El cable no
Coloque un sujetacables
debe quedar
alrededor del tubo y
muy tirante.
apriételo.
Inserte el gancho
de plástico por un
orificio para fijar
el cable al brazo
del plato.
