Backyard Discovery MONTPELIER Manual Del Propietário página 34

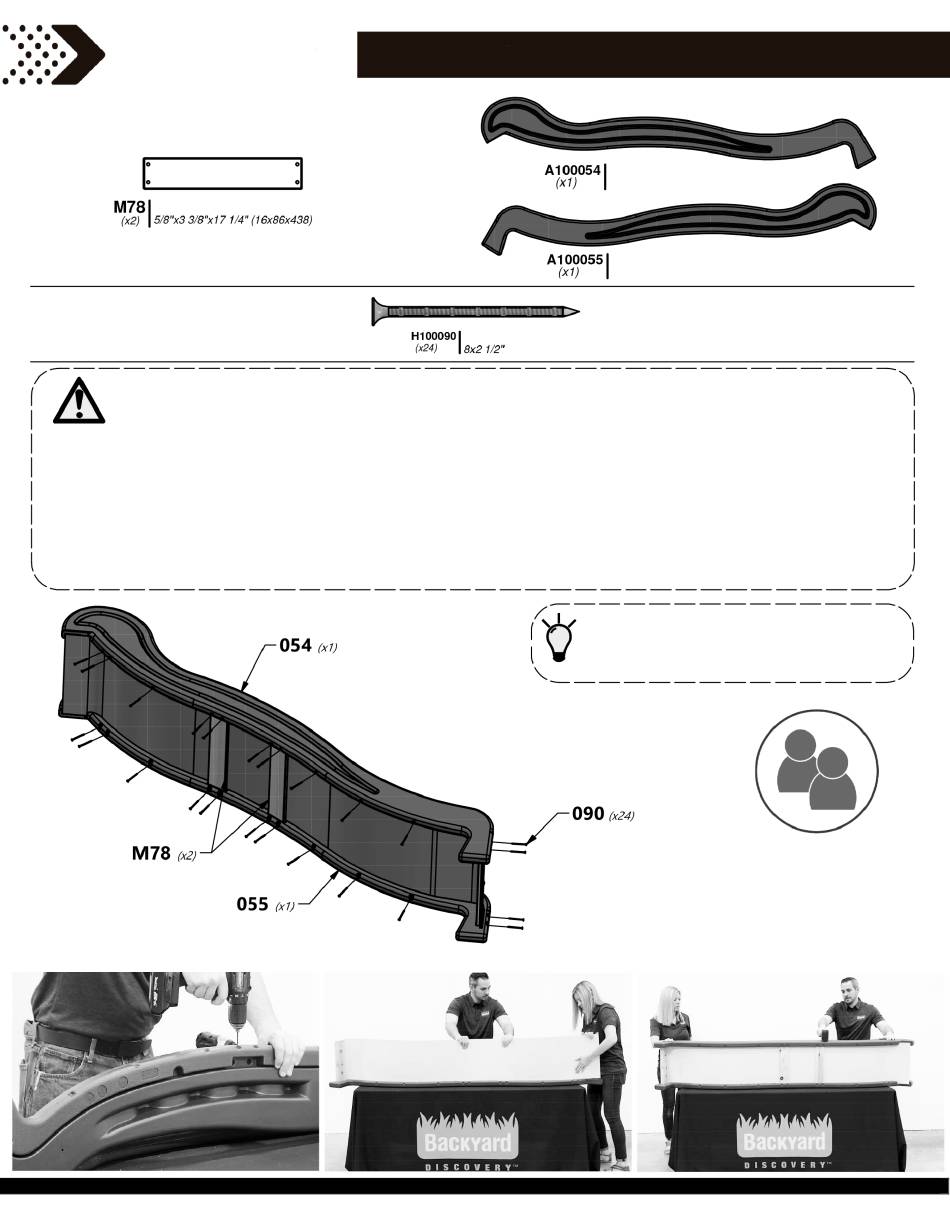

MONTAJE DEL
TOBOGÁN
REFUERZO CENTRAL DEL TOBOGÁN - W4L08749
NOTA:
CON UNA BROCA DE 1/8", PERFORE LOS ORIFICIOA GUÍA EN CADA HENDIDURA A LO LARGO DE CADA GUÍA
LATERAL. DEBE HABER 12 HENDIDURAS EN CADA GUÍA.
COLOQUE LA GUÍA DEL TOBOGÁN SOBRE UNA SUPERFICIE PLANA. EMPEZANDO POR LA PARTE INFERIOR, INSERTE LA BASE
DEL TOBOGÁN EN EL CANAL DE LA PARTE INTERIOR DE LA GUÍA. MANTENGA LA BASE DEL TOBOGÁN EN SU LUGAR
MIENTRAS UN AYUDANTE LA DOBLA PARA INSERTARLA EN EL CANAL. ASEGÚRESE DE QUE LA BASE DEL TOBOGÁN HAYA
QUEDADO COMPLETAMENTE INSERTADA EN EL CANAL.
INSERTE LOS DOS REFUERZO CENTRALES DEL TOBOGÁN EN SUS RESPECTIVAS UBICACIONES. ASEGURE LA BASE Y EL
CENTRO DEL TOBOGÁN CON LAS PIEZAS DE METAL PROPORCIONADAS.
REPITA ESTE PROCESO CON LA GUÍA OPUESTA.
REFUERZO CENTRAL
DEL TOBOGÁN
GUÍA DEL TOBOGÁN DE 8'
COLOR VERDE, IZQUIERDA
GUÍA DEL TOBOGÁN DE 8' DE
COLOR VERDE, DERECHA
PASO 2
GUÍA DEL TOBOGÁN DE 8' DE
COLOR VERDE, DERECHA
GUÍA DEL TOBOGÁN DE 8'
COLOR VERDE, IZQUIERDA
TORNILLO PFH
CONSEJO:
PARA ESTE PASO NECESITARÁ AYUDA.
TORNILLO - 2 1/2"
34
