E1 - DELANTERO IZQUIERDO PARAL - W4L06667
(1)
1 3/8"x3 3/8"x62 3/8" (36x86x1584)
E4 - IZQUIERDA TRASERO PARAL - W4L06388
(1)
1 3/8"x3 3/8"x35" (36x86x889)

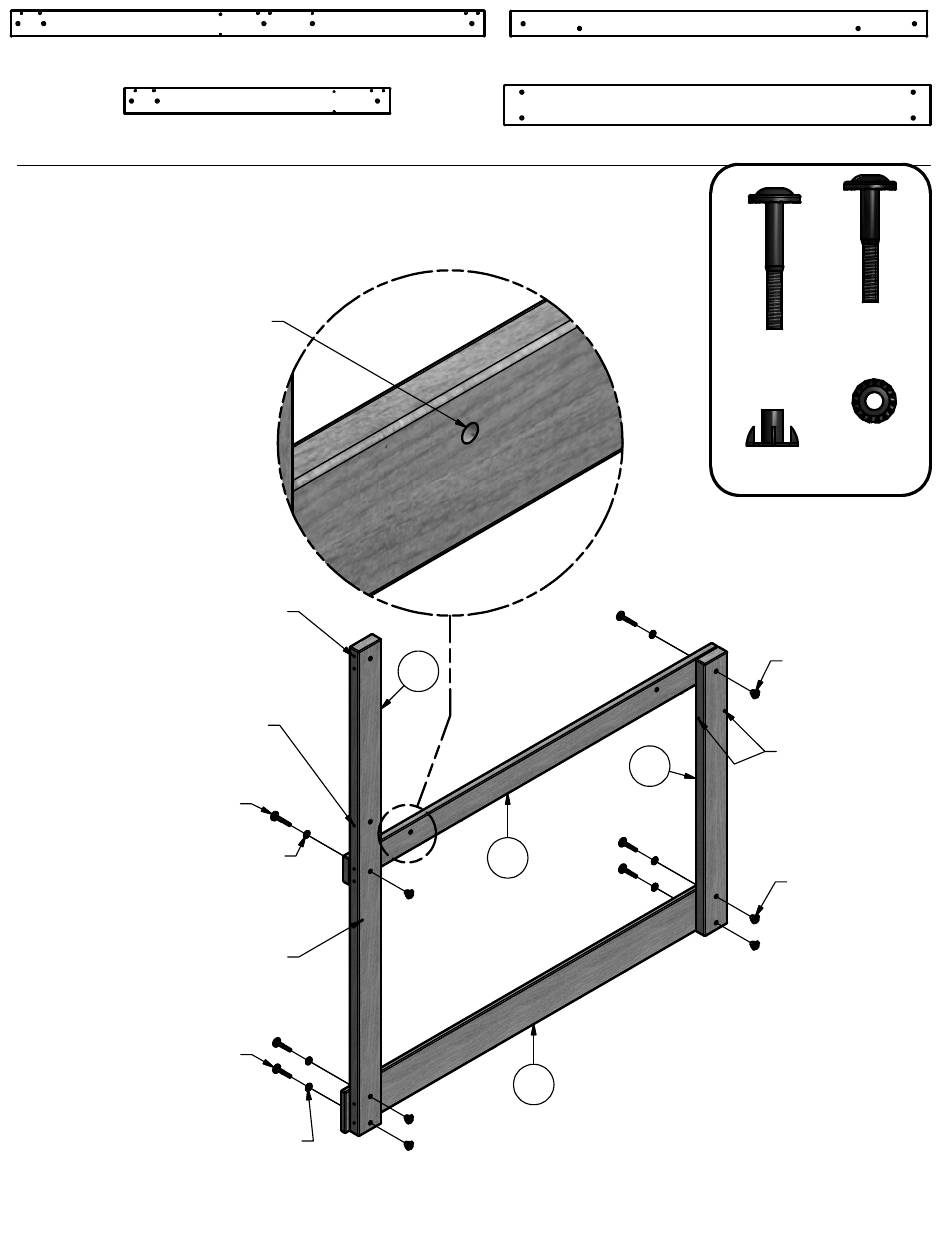

PASO 1
NOTA: SE RECOMIENDA QUE INSTALE TODAS "TUERCA EN T" PRIMERO,
CUANDO UN "TUERCA EN T" SE REQUIERE, A LO LARGO DEL PROCESO
DE ENSAMBLAJE.
NOTA UBICACIÓN DEL
AGUJERO PARA SU
CORRECTA INSTALACIÓN.
NOTA UBICACIÓN DEL
AGUJERO PARA SU
CORRECTA INSTALACIÓN.
NOTA UBICACIÓN DEL
AGUJERO PARA SU
CORRECTA INSTALACIÓN.
PERNO WH 5/16x2-1/4
(2 PLCS)
ARANDELA DE BLOQUEO EXT 8x19
NOTA UBICACIÓN DEL
AGUJERO PARA SU
CORRECTA INSTALACIÓN.
PERNO WH 5/16 x 2
(4 PLCS)
ARANDELA DE BLOQUEO EXT 8x19
(2 PLCS)
(4 PLCS)
E1
H2
K2
H2 - LARGUERO DE PISO - W4L06392
(1)
1"x3 3/8"x54 7/8" (24x86x1394)
K2 - TABLA DE TIERRA - W4L06390
(1)
5/8"x5 1/4"x56 1/8" (16x134x1426)
PERNO WH
(2)
5/16x2-1/4
TUERCA EN
(6)
T 5/16"
E4
PERNO WH
(4)
5/16 x 2
ARANDELA
(6)
DE BLOQUEO
EXT 8x19
TUERCA EN T 5/16"
(2 PLCS)
NOTA UBICACIÓN
DEL AGUJERO
PARA SU
CORRECTA
INSTALACIÓN.
TUERCA EN T 5/16"
(4 PLCS)
