Sección 4 • Procedimientos de reparación
DISTRIBUIDORES
10-12
Válvulas proporcionales -
Distribuidores de la plataforma
Nota: Cuando el cartucho o la bobina de una
válvula proporcional se sustituye o se desplaza a
otro cartucho o cavidad de válvula, es preciso
volver a calibrar ese cartucho o bobina de válvula
proporcional. Consulte 1-3, Cómo calibrar una
palanca de mando.
10-13

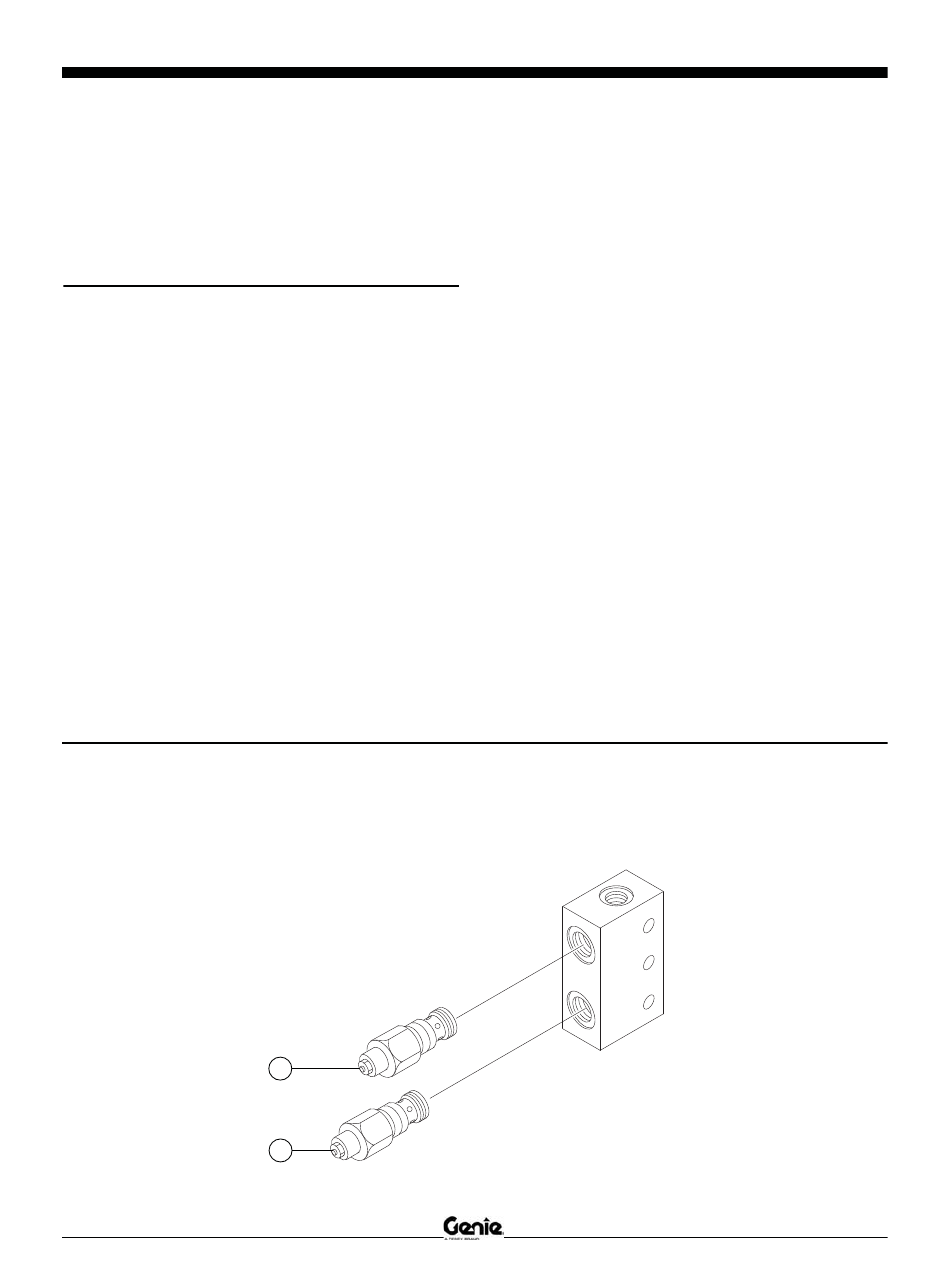

Componentes del distribuidor de válvula de compensación de
rotación de la plataforma
Pos. Descripción
1 Válvula de compensación ................ A ........... Girar plataforma a la izquierda .............................. 50-60 Nm
2 Válvula de compensación ................ B ........... Girar plataforma a la derecha ............................... 50-60 Nm
4 - 104
Rótulo
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4 1 2 3
1 2 3 4 1 2 3
1 2 3
A
1 2 3
A
1
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
B
1 2 3 4 5 1 2 3 4
2
1 2 3 4 5 1 2 3 4
B
1 2 3 4
1 2 3 4
S-100 • S-105 • S-120 • S-125
Función
Junio de 2011
REV A
Par de apriete
N.° de pieza 102916SP
