4 Colocación del material
18
4.2

Carga de las etiquetas Leporello

6

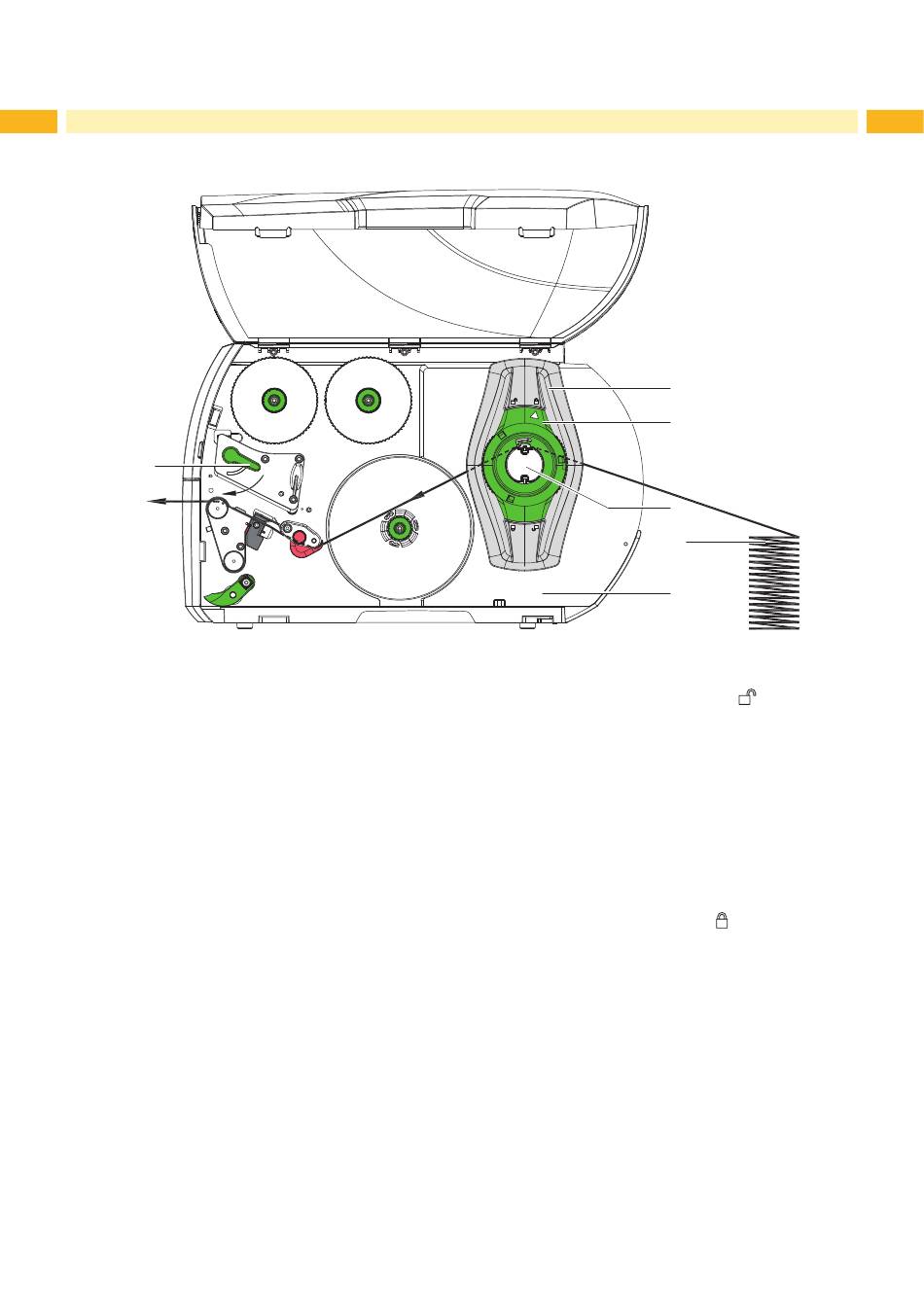

Figura 17
1. Girar el anillo de ajuste (2) en sentido antihorario, de tal forma que la flecha apunte al símbolo
posicionador (1).
2. Ajustar el posicionador (1) de tal forma que
 Dispositivos con guía de material alineada a la izquierda
el material quepa entre el posicionador y la carcasa.
 Dispositivos con guía de material centrada
el material quepa entre ambos posicionadores.
3. Colocar la pila de etiquetas (4) detrás de la impresora. Comprobar que las etiquetas situadas sobre la tira quedan
orientadas hacia arriba.
4. Guiar la tira de etiquetas por encima del soporte de carrete (3) hasta la unidad de impresión.
5. Desplazar el posicionador (1) hasta que la tira de etiquetas entre en contacto con la pared de montaje (5) y el
posicionador (1) o con ambos posicionadores, sin que se enganche o se doble.
6. Girar el anillo de ajuste (2) en sentido horario, de tal forma que la flecha apunte al símbolo
posicionador (1) sobre el soporte de carrete.
7. Colocar la tira de etiquetas en el cabezal ( 4.1.2 en la página 14).
8. Ajustar el sensor de etiquetas ( 4.1.3 en la página 14).
9. Ajustar el sistema de presión de cabezal ( 4.3 en la página 19).
10. Girar la palanca (6) en sentido horario para bloquear el cabezal.
Paso del papel con etiquetas Leporello
1
2
3
4
5
, y soltar así el
, y enganchar así el
