Controlar que durante la rotación del barbotén, la parte saliente del imán no golpee ni la base ni
el sensor.
•
Introducir el imán en el agujero por la parte metálica dejando que la parte protegida sobresalga
en la medida aproximada de 2 mm. Fijar el imán utilizando un pegamento para metales (cola
epoxídica bi-componente) o silicona. El pegamento utilizado debe ser resistente al ambiente
marino.

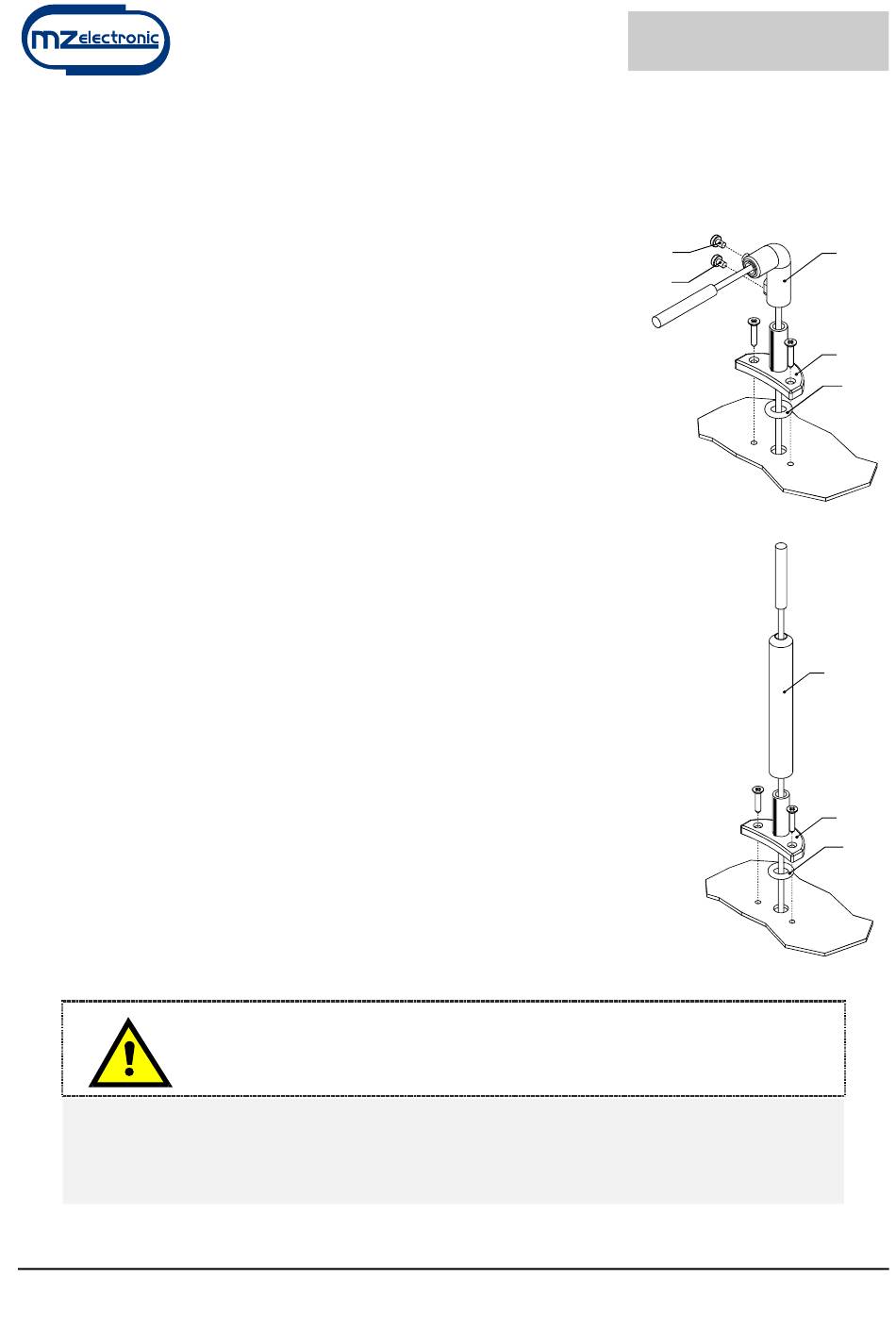

Montaje sensor magnético para molinetes de eje vertical
(véanse Fig. 1A y 1B)
•
Practicar en la cubierta un agujero de diámetro 4 mm (~3/16") para
permitir el paso del cable del sensor.
•
Fijar el elem. A del soporte, utilizando para ello los dos tornillos
adjuntos, una vez posicionada la junta tórica en la parte inferior del
mismo.
•
Introducir el elem. B, con el sensor magnético, en el soporte A y
regular su altura de manera que quede alineado con el imán fijado
en el barbotén.
•
Acercar el sensor de manera que quede a una distancia aproximada
de 3 mm (~1/8") respecto del imán y fijarlo apretando el tornillo G1.
A continuación, apretar el tornillo G2.
Montaje sensor magnético para molinetes de eje horizontal
(véanse Fig. 2A, 2B y 2C)
•
Practicar en la cubierta un agujero de diámetro 4 mm (~3/16") para permitir
el paso del cable del sensor.
•
Fijar el elem. A del soporte, utilizando para ello los dos tornillos adjuntos,
una vez posicionada la junta tórica en la parte inferior del mismo.
•
Mediante una sierra cortar a la medida el elem. C. El sensor debe quedar
posicionado aproximadamente a 3 mm (~1/8") respecto del imán.
•
Introducir el elem. C, con el sensor magnético, en el soporte A y fijarlo
utilizando un pegamento para materiales plásticos (cola epoxídica bi-
componente) o silicona.
•
Utilizando el mismo pegamento, fijar el sensor en el elem. C.
Instalación del cuentametros
(véase esquema eléctrico
Atención
DESCONECTAR
INSTALACIÓN.
•
El cuentametros debe quedar colocado de manera que la pantalla pueda ser leída con facilidad
y sin que quede expuesta a los rayos solares.
EV-030
SIEMPRE LA BATERÍA ANTES DE
