Instalación De Los Anclajes En La Junta Horizontal - Halfen Body Instrucciones De Montaje

HALFEN BODY

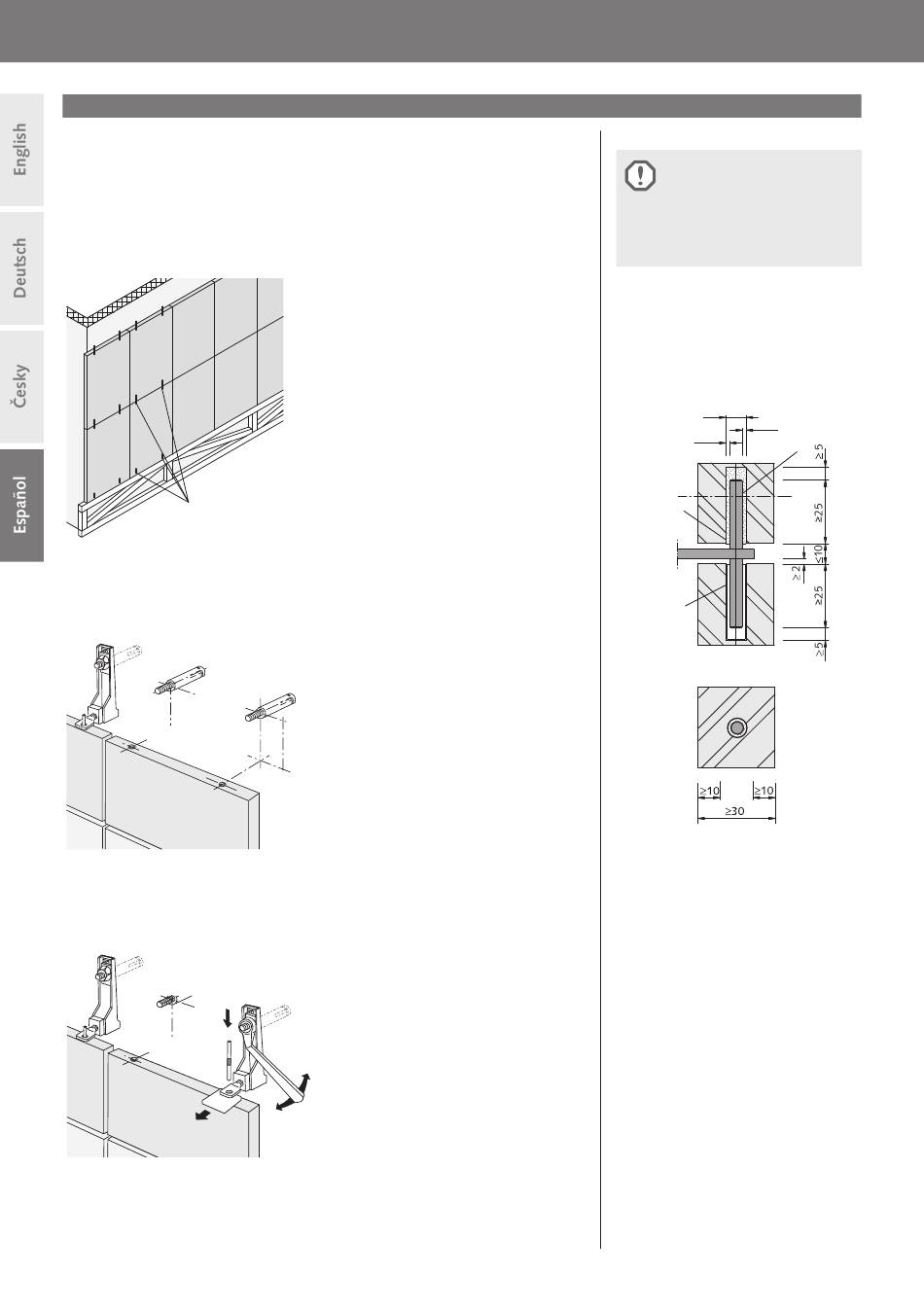

Instalación de los anclajes en la junta horizontal
• Asegúrese de que la fachada esté
correctamente replanteada y se
hayan considerado las tolerancias.
• Tenga en cuenta que puede
necesitar un encofrado auxiliar de
montaje.
Anclaje de carga
12
Dirección de instalación:
de izquierda → derecha o
derecha → izquierda y
desde abajo → arriba
• Corte y quite la parte del aislante
térmico donde vaya a colocar el
anclaje Body. El aislante se repon-
drá después de la instalación del
anclaje.
• Hacer los taladros para la 1ª y 2ª
fi la de placas de piedra. Aseguresé
de que la profundidad y el diáme-
tro del taladro sean corretos y
mínimos.
• Elimine todo el polvo del agujero.
• Fijar y aliniear la fi la inferior de los
anclajes Body (anclajes de carga)
con los tacos adecuados, como
HALFEN HB-B.
Nota:
Para fi jar los Anclajes HALFEN
Body de los tipos DH con el tornil-
lo o taco, utilice la placa de ajuste
dentada.
• Vuelva a colocar el aislante
térmico recortado al principio.
• Rellenar los orifi cios de las piedras
con mortero, pero solo donde
vaya el pasador fi jado y no con
camisa (libertad de movimiento).
a
• Coloque la 1 fi la de placas en los
anclajes de soporte.
• Fijar y alinear los anclajes soporte
de la 2ª fi la de placas. Utilizar los
tacos adecuados, HALFEN HB-BZ.
• Termine de ajustar la primera fi la
de placas con los ajustes fi nos que
necesite. Deje un espacio de al-
menos 2mm entre el borde superior
de la piedra de la fi la inferior y el
borde inferior del prolongador del
anclaje de carga de la segunda fi la.
• Empuje el pasador por el orifi cio
de la pala del prolongador. El pa-
sador quedará colocado dentro de
la camisa coloada en el taladro de
la piedra de la fi la de abajo.
• Dimensión según detalle "¡Preste
atención al pasador, a las
dimesiones del taladro y la
dimesión de la junta [mm]!" (Ver
detalle de la derecha).
• A continuación se instala la
segunda fi la de placas y repitiendo
el procedimiento .
© 2019 HALFEN · INST_BODY 02/19 · www.halfen.com
Instrucciones de montaje
Importante:
¡Apriete todos los tornillos y
la tuerca del perno de anclaje
con una llave dinamométrica!
Detalle
Pasador, orifi cio de fi jación y dimen-
siones de la junta [mm].
≥ 8
≥ 1.5
≥ 1.5
Pasador
A A
Orifi cio de
fi jación
Camisa de
plástico
Sección A-A
