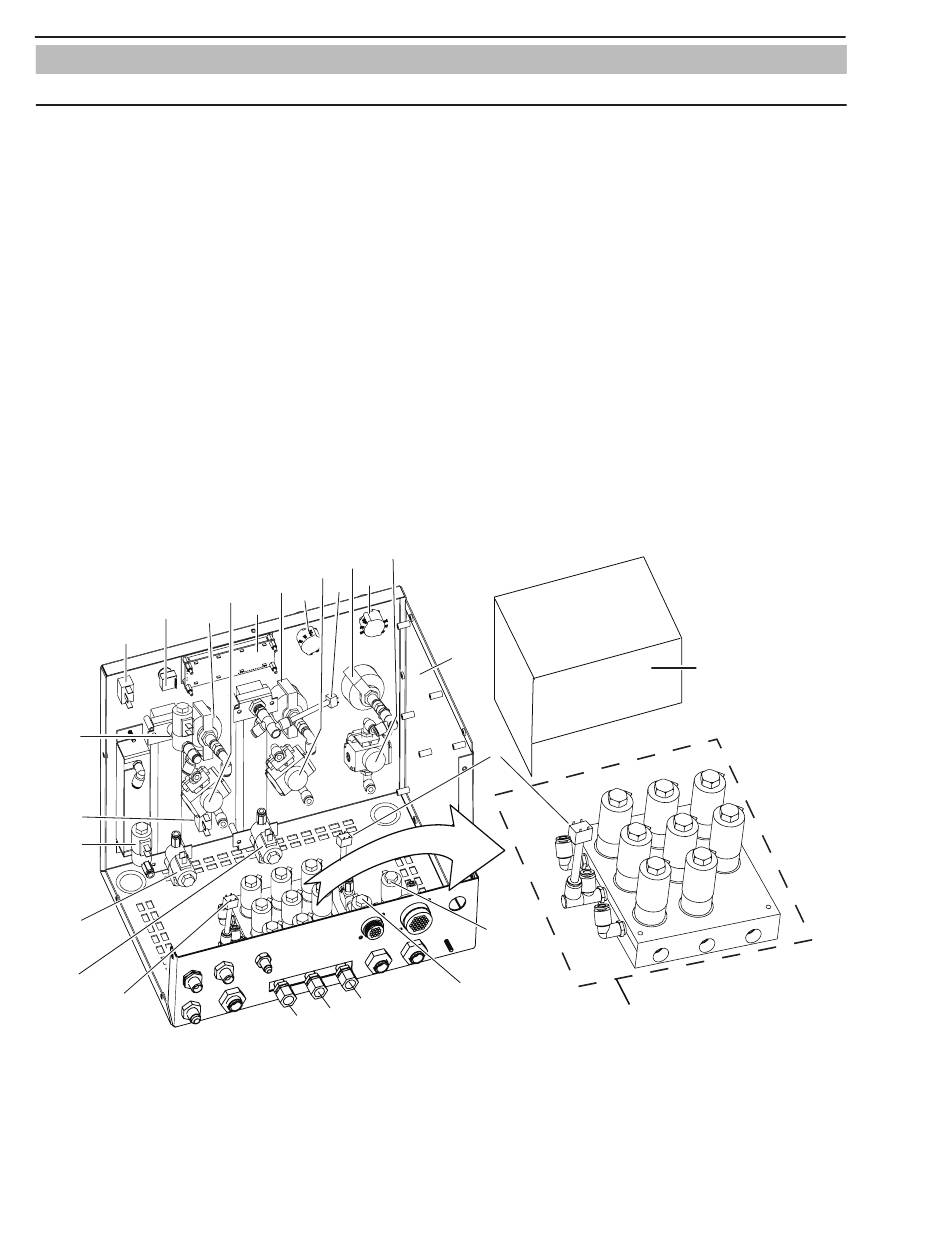

6.12 Piezas de repuesto del módulo de control de gas (GCM-2010)
Artículo n.º Cant. Descripción
1 6 Solenoide de 7 W para uso de O2
2 1 Conjunto del distribuidor de selección del gas
3 1 Válvula antirretorno, 1/4 NPT 0,5 PSI
4 1 Conjunto del interruptor de modo
5 1 Conjunto del interruptor de selección del gas
6 1 PCB de la interfaz de la pantalla LCD
7 1 Codificador giratorio (interruptor)
8 1 Interruptor de conmutación
9 1 Solenoide / PCB lógica
10 1 Cubierta
11 3 Manómetro, 0-160 psi
12 1 Regulador
13 1 Transductor de presión y mazo de cables 100 PSI
14 2 Transductor de presión y mazo de cables 250 PSI
No se muestra:
1 Mazo de cables del conjunto de válvulas de la antorcha (J13 a J57)
1 Mazo de cables de conexión a la fuente de alimentación (J3 & J5 a J56)
1 Mazo de cables de la PCB de la interfaz de la pantalla LCD
1 Mazo de cables del codificador giratorio (interruptor)
1 Mazo de cables de accionamiento por solenoide A (J12 a solenoides 1-6)
1 Mazo de cables de accionamiento por solenoide B (J1 a solenoides 7-12)
