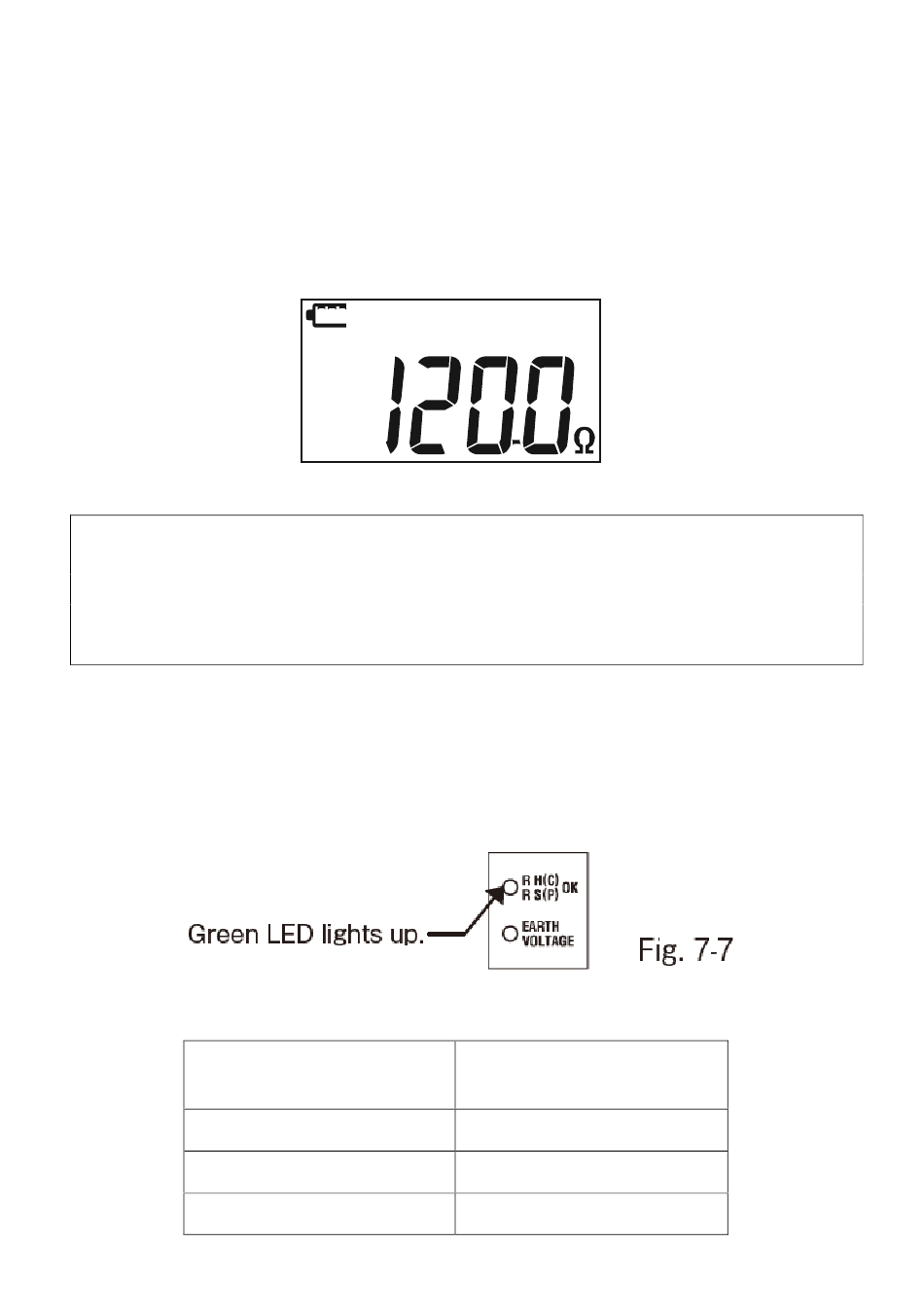

Botón de prueba LED parpadea para indicar que el instrumento se comporta
de medición. El valor que se muestra es la resi stencia de tierra del electrodo
de tierra bajo prueba. Pulse el botón de prueba de nuevo para detener la
medición. Si el resultado medido excede el rango de visualización, ajuste el
interruptor
selector
superior. Ejemplo de
Cuando el resultado medido excede el rango de visualización ( por encima
del rango), la pantalla LCD muestra:
>20.9920Ω (rango 20 Ω )
>209.9200Ω (rango 200 Ω)
>2099Ω (rango 2000 Ω).
(4) La resistencia de tierra auxiliar
Si la resistencia de tierra auxiliar está dentro del rango permisible, y no
afecta a la medición, el LED verde se muestra a continuación se ilumina.
La siguiente tabla muestra el límite superior de la resistencia de tierra
auxiliar.
Límite superior de la resistencia de tierra auxiliar
Rango de medición
20Ω
200Ω
2000Ω
19
giratorio a un
visualización
Fig.
7-6
Resistencia
de
aux.
10 kΩ
50 kΩ
100 kΩ
rango
tierra
